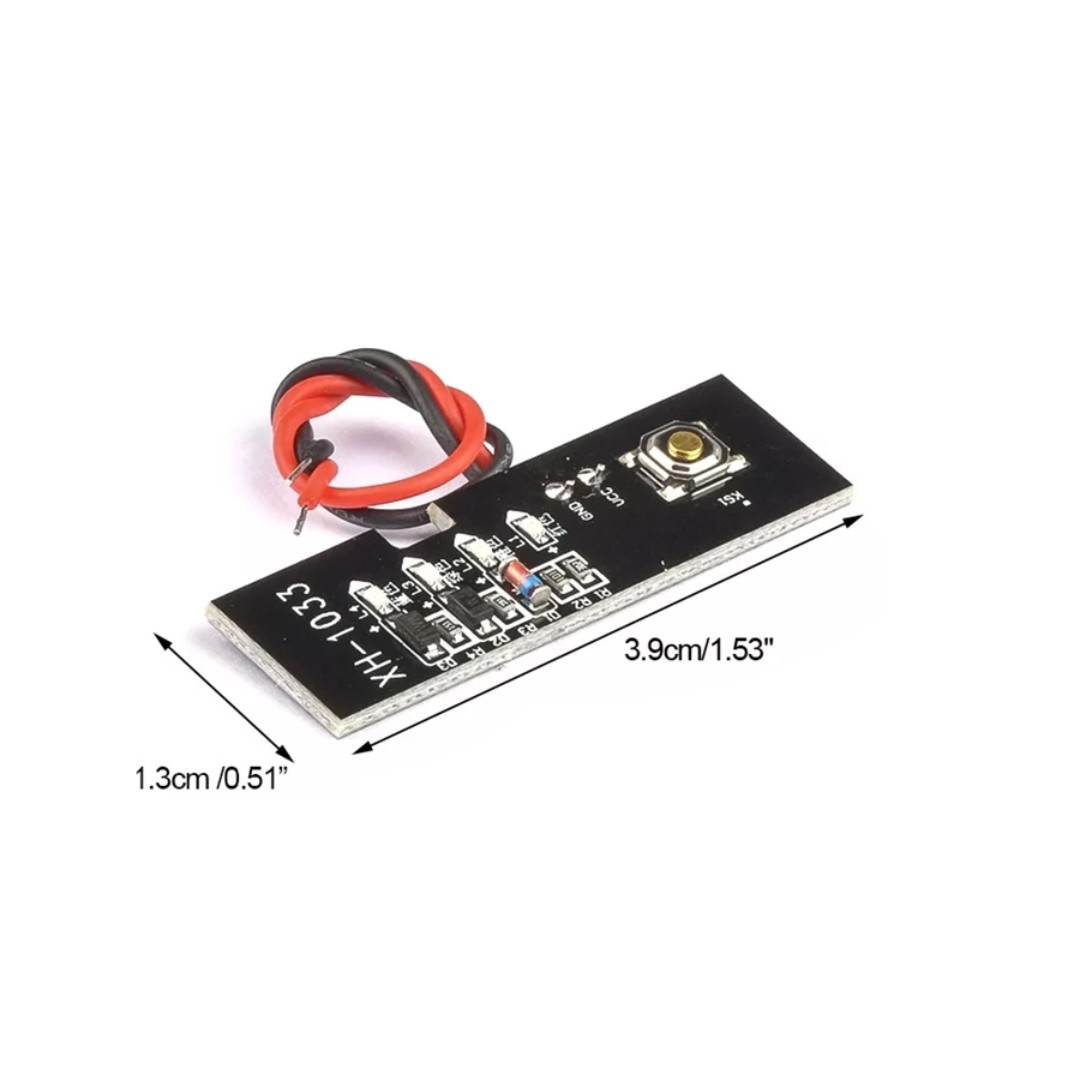

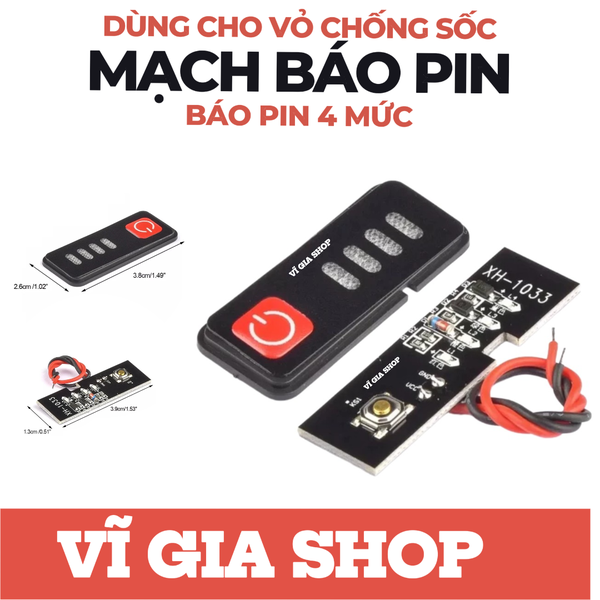

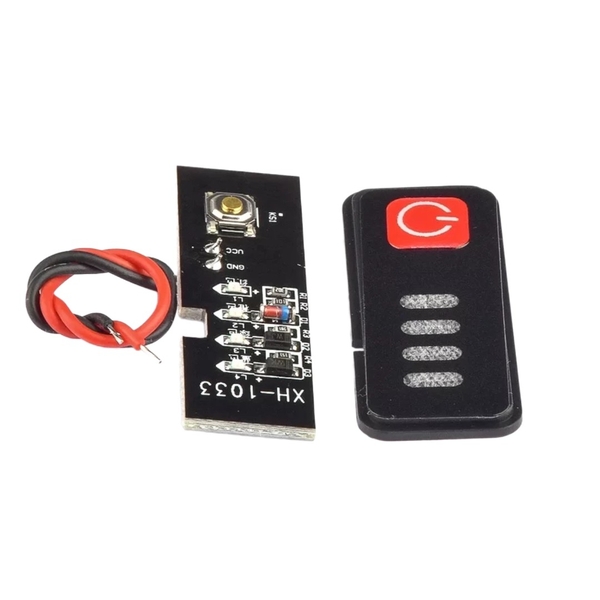

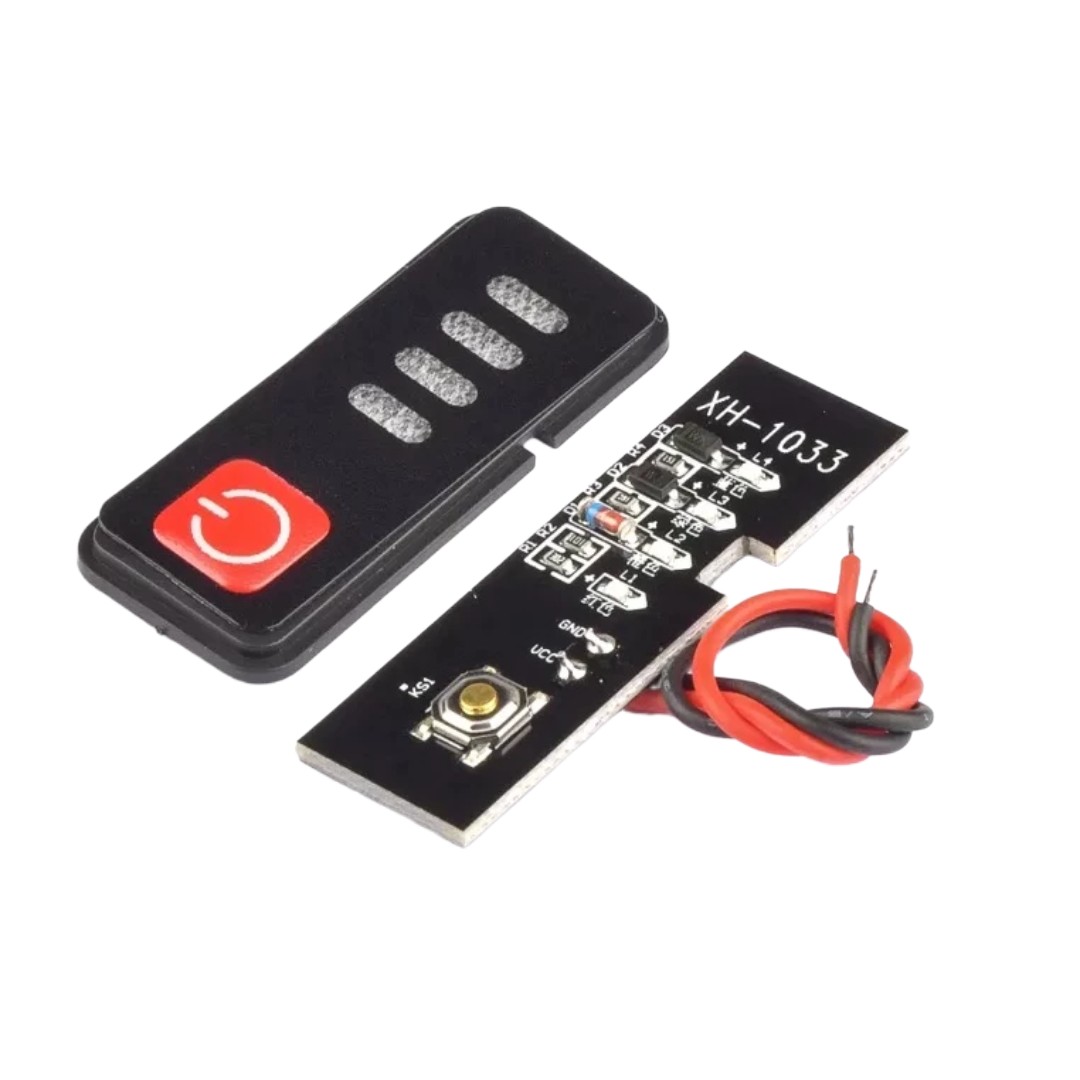

Mạch Báo Dung Lượng Pin 5S 18V - 21V XH-1033 Cao Cấp – Đo Mức Năng Lượng Chuẩn Xác Cho Vỏ Chống Sốc M21
Nâng cấp hiệu suất và trải nghiệm quản lý năng lượng tối ưu cho khối pin của bạn với mạch báo dung lượng pin 5S 18V - 21V XH-1033 cao cấp do Vĩ Gia Shop phân phối. Được nghiên cứu và thiết kế với độ tương thích cơ khí chuẩn xác cho dòng vỏ pin chống sốc chân phổ thông M21 thế hệ mới, sản phẩm là linh kiện hoàn hảo giúp kỹ thuật viên và anh em đam mê DIY kiểm soát mức điện áp của pack pin một cách trực quan, nhanh chóng và chính xác nhất trong suốt quá trình vận hành thiết bị.
Những Nâng Cấp Vượt Trội Của Mạch Báo Pin 5S XH-1033
- Độ tương thích cơ khí hoàn hảo: Được đúc kết theo tỷ lệ kích thước tiêu chuẩn, mạch vừa vặn tuyệt đối vào khoang mặt trước của các form vỏ pin chống sốc chân phổ thông (hệ M21), không cần mài giũa hay cắt khoét vỏ phức tạp.
- Chỉ số hiển thị 4 LED trực quan: Hệ thống 4 đèn LED siêu sáng phân tách rõ ràng theo từng nấc điện áp thực tế (25% - 50% - 75% - 100%), giúp nhận diện dung lượng tức thì ngay cả dưới ánh sáng gắt ngoài trời công trường.
- Nút nhấn Trigger siêu nhạy, tiết kiệm năng lượng: Mạch chỉ kích hoạt đo điện áp và sáng đèn khi người dùng nhấn giữ nút trigger, buông tay đèn tắt hoàn toàn, loại trừ hiện tượng xả cạn kiệt điện ngầm của khối pin khi để lâu ngày.
- Kết cấu bền bỉ, chịu rung chấn cao: Bo mạch phíp sợi thủy tinh PCB dày dặn cùng dàn linh kiện dán SMD chất lượng cao giúp mạch hoạt động bền bỉ, chống chịu tốt trước lực rung dằn mạnh của máy đục bê tông hay máy mài sắt.
Bảng Thông Số Kỹ Thuật Định Danh
Quý khách đối chiếu thông số quy chuẩn của sản phẩm dưới đây:
| Model định danh | XH-1033 (Thế hệ nâng cấp mới) |
| Thương hiệu phân phối | Vĩ Gia Shop |
| Cấu trúc khối pin hỗ trợ | Lithium-ion hệ 5S (Đấu nối 5 cell nối tiếp) |
| Dải điện áp hoạt động | DC 18V - 21V (Chuẩn hệ pin máy công cụ 18V / 20V Max) |
| Phương thức hiển thị | 4 vạch LED trạng thái (25% - 50% - 75% - 100%) |
| Cơ chế kích hoạt | Nút nhấn trigger hành trình mềm, nhả tay tự ngắt tiết kiệm pin |

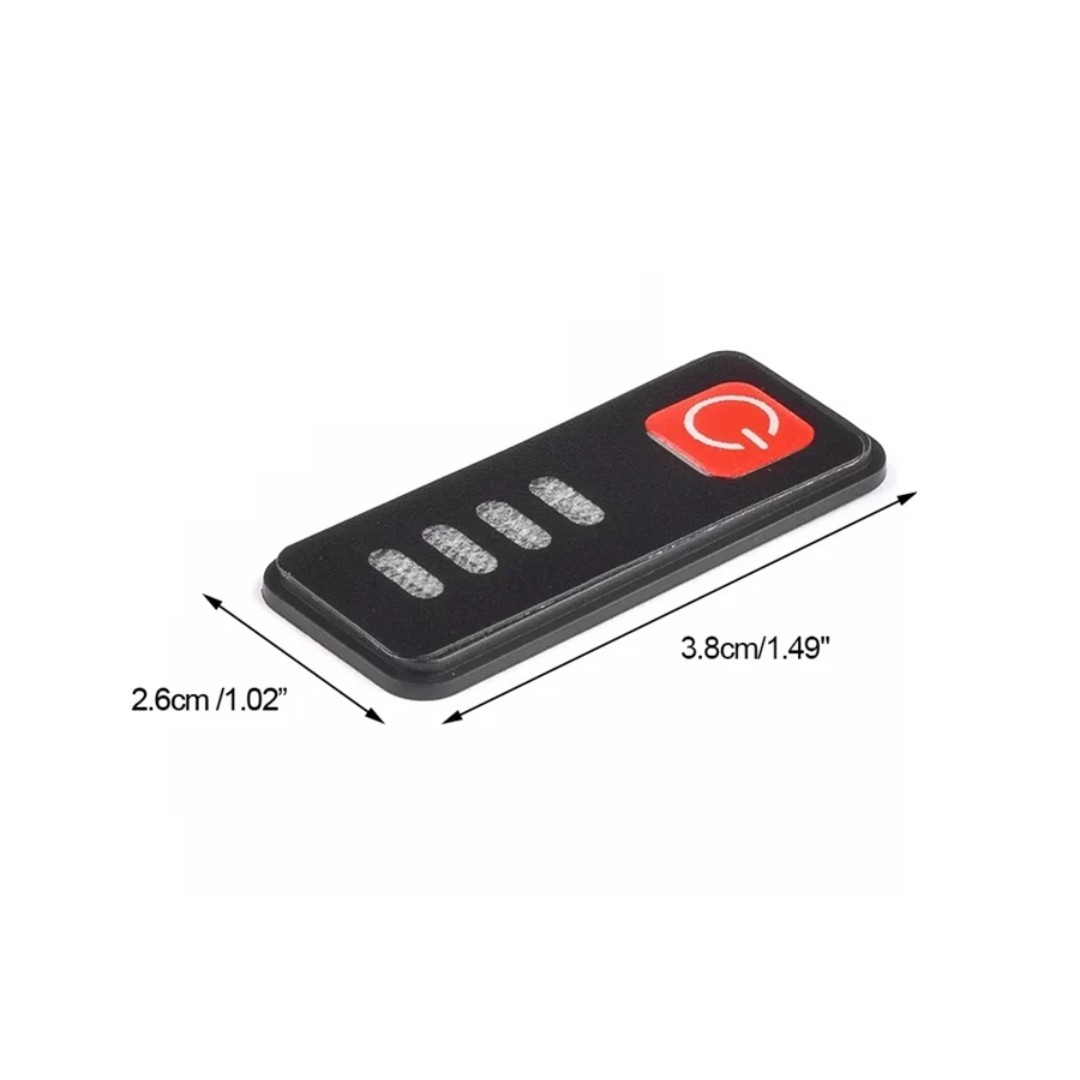

| Ứng dụng lắp ráp | Vừa khít với vỏ pin chống sốc chân phổ thông M21 hoặc các mẫu vỏ gài trượt 4cm |
| Dây điện khuyến nghị câu mạch | Khuyên dùng dây điện Silicon 24AWG chịu nhiệt để câu tín hiệu VCC và GND |
- Định cực chính xác 100%: Hàn nối cực Dương (+) của khối pin 5S vào chân VCC và cực Âm (-) của khối pin vào chân GND trên bo mạch. Cảnh báo nguy hiểm: Hàn ngược cực tính dù chỉ trong tích tắc sẽ làm cháy nổ IC chia áp trên mạch.
- Lựa chọn dây dẫn tín hiệu: Do dòng nuôi LED rất nhỏ, quý khách chỉ cần dùng dây điện Silicon 24AWG mềm dẻo để câu dây, vừa gọn gàng khoang vỏ vừa cách điện an toàn.
- Giải pháp cách điện an toàn: Luôn bọc lót cách điện mặt sau của bo mạch bằng băng dính cách điện chuyên dụng hoặc giấy lót để tránh chạm chập vào cạnh kẽm hàn hay vỏ kim loại của cell pin.
- Bảo vệ khối pin: Trong quá trình nạp xả, hãy dùng đúng củ sạc pin Li-ion 5S 21V tự ngắt để bảo vệ các linh kiện báo vạch không bị quá áp.
Câu Hỏi Thường Gặp (FAQ) Về Mạch Báo Pin 5S XH-1033
Q1: Mạch báo dung lượng XH-1033 có lắp vừa vỏ pin chống sốc chân phổ thông M21 không?
Trả lời: Hoàn toàn vừa vặn 100%. Mạch XH-1033 và khung nhựa chắn đi kèm được thiết kế chuẩn khuôn cơ khí cho dòng vỏ pin chống sốc chân phổ thông M21 (khoảng cách chân trượt 4cm kiểu Makita) mà không cần mài giũa hay độ chế.
Q2: Mạch báo pin 5S XH-1033 hiển thị các mức dung lượng như thế nào?
Trả lời: Mạch sử dụng dải 4 đèn LED phân cấp theo điện áp thực tế của hệ pin 5S (18V - 21V): 1 vạch (25%), 2 vạch (50%), 3 vạch (75%) và 4 vạch (100%), chỉ sáng khi nhấn giữ nút trigger nên không gây hao tổn năng lượng khối pin.
✓ Đo test kỹ thuật 100%: Toàn bộ bo mạch XH-1033 đều được kiểm tra độ sáng 4 đèn LED và độ nhạy của nút bấm trước khi bàn giao.
✓ Đổi trả miễn phí trong 7 ngày: Cam kết hỗ trợ 1 đổi 1 nhanh chóng nếu bo mạch phát sinh lỗi kỹ thuật từ nhà sản xuất trong vòng 7 ngày đầu.
✓ Điều kiện đổi mới minh bạch: Mạch hoàn trả yêu cầu phải còn nguyên vẹn, chưa dính chì hàn nhiệt, không cháy nổ linh kiện do cấp sai cực tính nguồn.
✓ Hỗ trợ kỹ thuật: Tư vấn sơ đồ câu dây và cách gá mạch báo pin miễn phí qua Hotline/Zalo: 0384 290 820 (Địa chỉ: 76/31/9 đường Phạm Đức Sơn, Phường Phú Định, Quận 8, TP. Hồ Chí Minh).
