Mạch 3S 12.6V 30A BW Cao Cấp – Bo Mạch Sạc Cân Bằng Và Bảo Vệ Khối Pin Lithium-Ion 3.7V Thế Hệ Mới
Khắc phục hoàn toàn tình trạng sụt áp đột ngột và tối ưu hóa tuổi thọ cho khối pin tự đóng của bạn với mạch bảo vệ sạc xả 3S 12.6V 30A BW cao cấp phân phối bởi Vĩ Gia Shop. Đây là giải pháp phần cứng quản lý năng lượng thông minh, kết hợp hoàn hảo giữa IC giám sát đa tầng và mạch sạc cân bằng phân cấp điện áp thực tế. Sản phẩm được đông đảo kỹ thuật viên đánh giá cao, đặc biệt khuyên dùng khi đóng khối pin Lithium-ion 3.7V hệ 3S cho máy khoan pin cầm tay, loa Bluetooth công suất lớn, robot hút bụi hoặc các hệ thống lưu trữ nguồn 12V cần độ ổn định lâu dài.
Tại Sao Kỹ Thuật Viên Luôn Chọn Mạch 3S 30A BW Thế Hệ Mới Tại Vĩ Gia Shop?
1. Công nghệ sạc cân bằng thực tế (Balance Charging)
Khác biệt hoàn toàn với các dòng mạch giá rẻ trên thị trường, bo mạch BW tích hợp mạch cân bằng thụ động độc lập giúp tự động đo đạc và điều tiết dòng nạp thông lượng đều cho từng dãy cell pin. Tính năng này triệt tiêu hoàn toàn hiện tượng lệch điện áp giữa các tầng cell – nguyên nhân hàng đầu khiến khối pin bị chai phồng, sụt áp nhanh và giảm dung lượng sau một thời gian ngắn vận hành.
2. Khả năng chịu xả khỏe - Ép tải đầm bốc
Với thông số dòng xả liên tục đạt 30A và dòng xả đỉnh bứt phá tức thời lên đến 60A, mạch cho phép động cơ máy khoan, máy siết bu-lông, máy cưa hoạt động đầm bốc ở dải tua cao, không bị ngắt bảo vệ bất ngờ khi đè tải nặng hoặc gặp vật liệu cứng.
3. Cơ chế phòng vệ thông minh đa tầng
Hệ thống linh kiện bán dẫn phản hồi siêu tốc, tự động ngắt kết nối nguồn tức thì khi phát hiện sự cố quá dòng, ngắn mạch (chập cực) hoặc khi điện áp toàn khối tụt sâu dưới ngưỡng xả cạn an toàn 9.6V, ngăn chặn nguy cơ chết cell pin do kiệt điện.
4. Kết cấu tản nhiệt tối ưu, ghép cell linh hoạt
Bo mạch PCB phủ lớp đồng dày dặn, các cụm Mosfet chịu tải được phân bổ khoa học giúp tản nhiệt mát mẻ khi máy hoạt động liên tục. Mạch hỗ trợ ghép song song nhiều hàng cell từ 3S1P, 3S2P, 3S3P đến các khối pack dung lượng lớn (9 cell, 12 cell, 15 cell...).

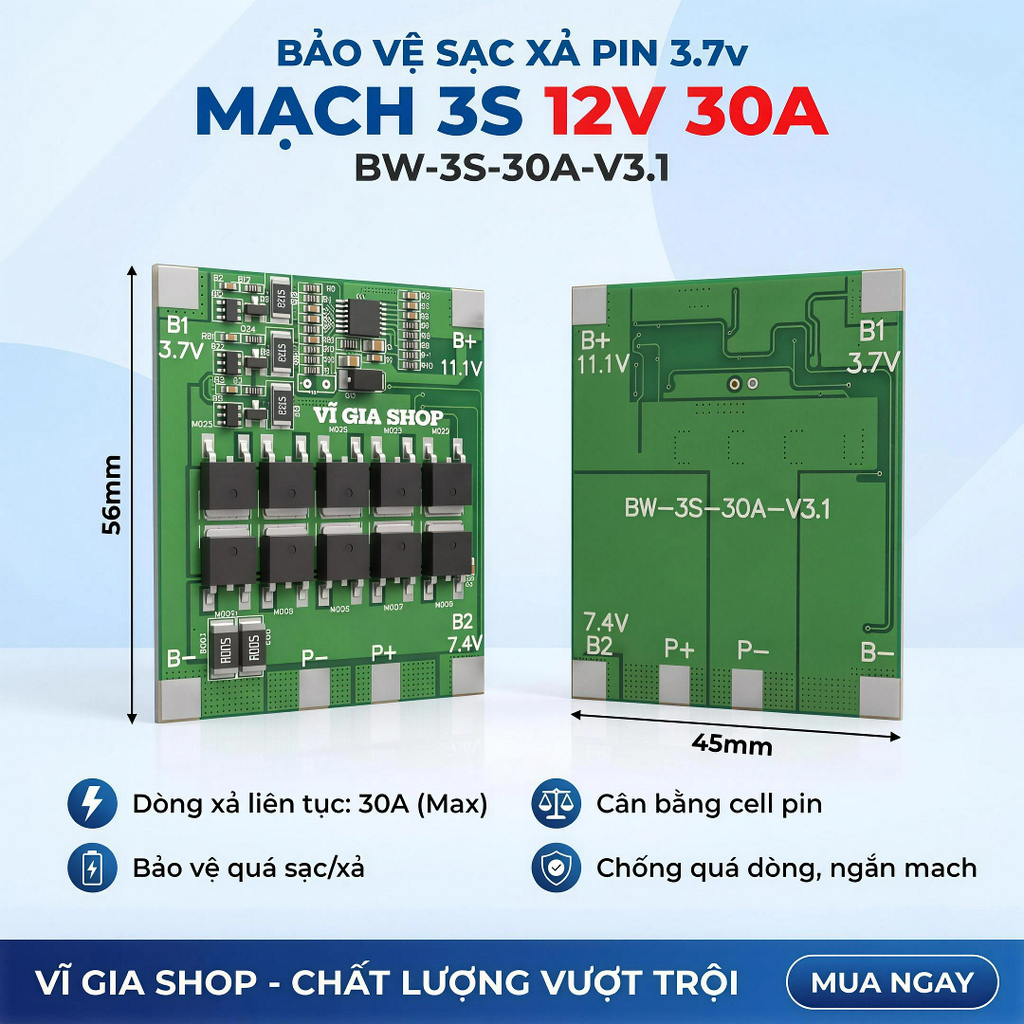

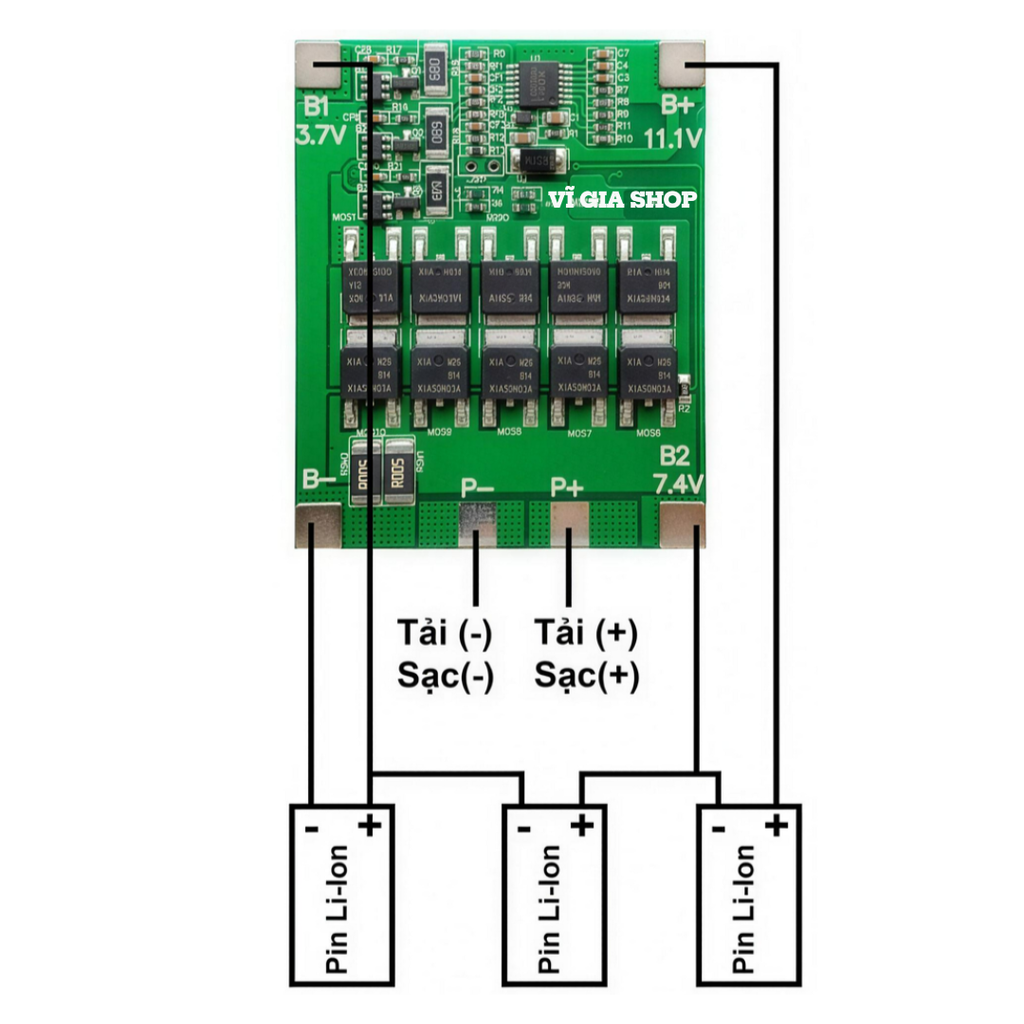

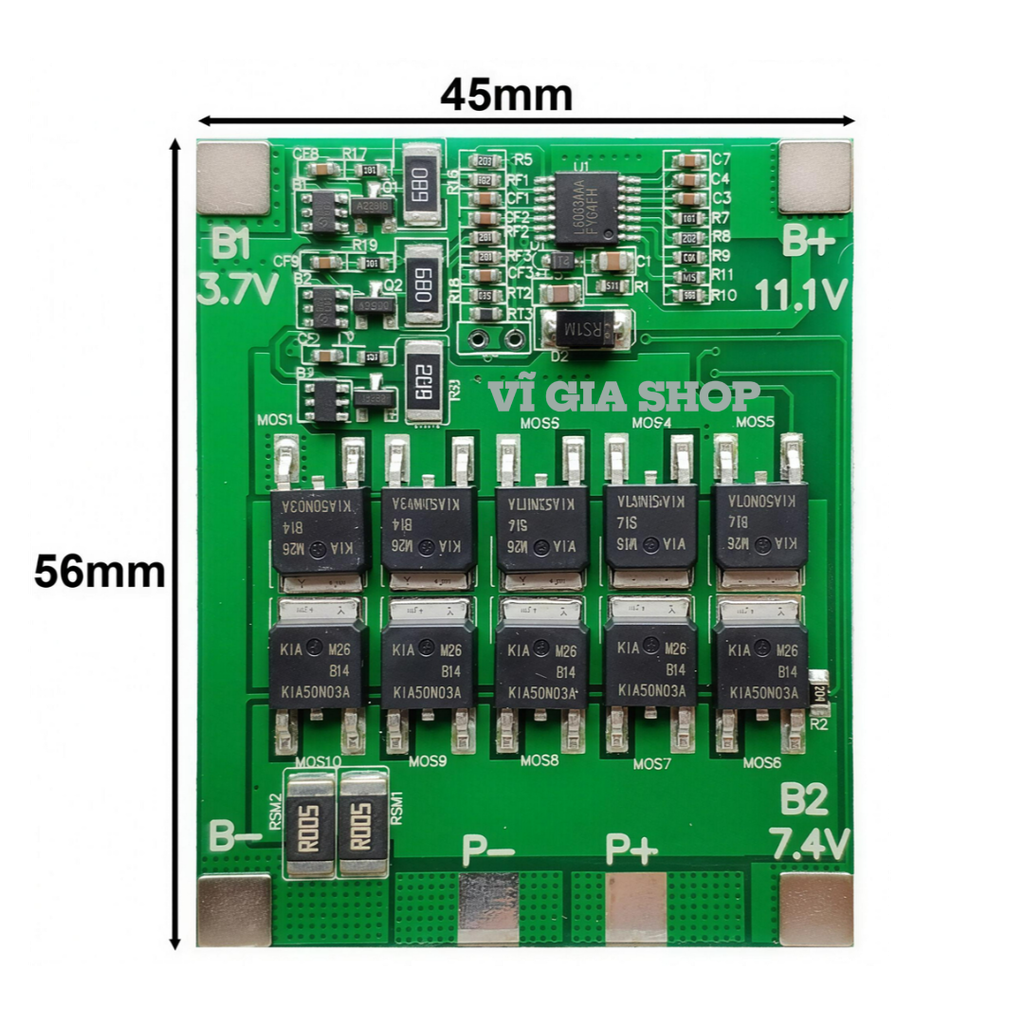

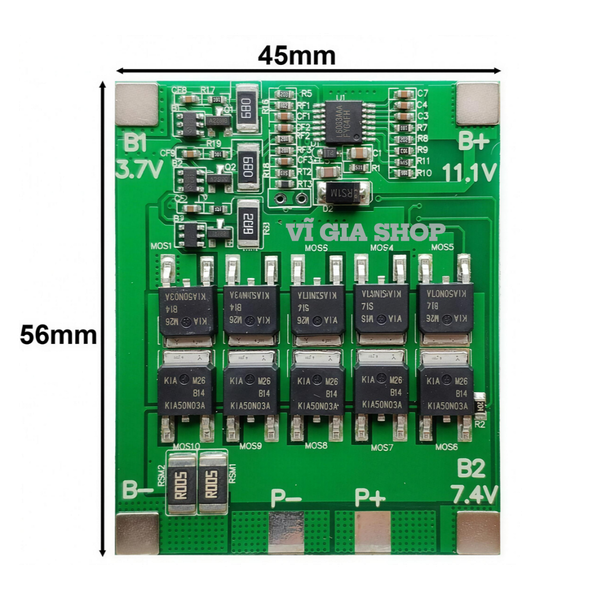

Bản Vẽ Kích Thước Hình Học Và Sơ Đồ Đấu Dây Mạch 3S BW
Bảng Thông Số Kỹ Thuật Định Danh Tiêu Chuẩn Mạch 3S 30A BW
Bảng thông số cấu hình định mức của bo mạch quản lý pin tại Vĩ Gia Shop:
| Model định danh | Mạch quản lý sạc xả 3S 12V - 12.6V 30A (Thương hiệu chuẩn BW) |
| Thương hiệu phân phối | Vĩ Gia Shop |
| Hệ pin tương thích | Lithium-ion / Li-ion 3.7V danh định (sạc đầy 4.2V mỗi cell) |
| Ngưỡng ngắt sạc đầy | 12.6V DC (Tự động ngắt bảo vệ chống quá áp từng cell) |
| Ngưỡng ngắt xả cạn | 9.6V DC (Ngắt tải bảo vệ chống kiệt điện cell pin) |
| Cường độ dòng xả liên tục | 30A (Dòng làm việc tải liên tục) |
| Cường độ xả đỉnh tức thời | 60A (Peak kích hoạt khởi động máy công cụ) |
| Tính năng an toàn mở rộng | Sạc cân bằng thụ động độc lập, bảo vệ quá dòng, chống ngắn mạch |
Cẩm Nang Khuyến Nghị Kỹ Thuật Khi Hàn Ráp Khối Pin
- Đấu nối dây tín hiệu đúng trình tự: Bắt buộc phải hàn các đường cáp tín hiệu tuần tự theo sơ đồ kỹ thuật từ điểm thấp nhất B- (0V), qua các mốc trung gian B1 (3.7V), B2 (7.4V) rồi mới đến đường nguồn trên cùng B+ (11.1V / 12.6V). Việc đấu sai thứ tự sẽ kích hoạt chế độ khóa bảo vệ của IC và mạch không xuất điện áp ra tải.
- Cảnh báo ngược cực tính: Xác định chính xác cực Dương (+) và cực Âm (-) của toàn khối pin cũng như các cổng hàn P+/P- trên bo mạch. Hàn ngược cực dù chỉ trong 1 giây sẽ phá hủy cấu trúc linh kiện bán dẫn Mosfet và làm hỏng mạch ngay lập tức.
- Cân bằng áp và nội trở cell trước khi hàn: Để phát huy tối đa hiệu quả của mạch cân bằng BW, trước khi ghép khối, quý khách nên đo đạc sàng lọc để các cell pin có sự đồng đều về nội trở (mΩ), dung lượng (mAh) và điện áp ban đầu (V).
✓ Kiểm định chất lượng kỹ thuật: 100% bo mạch 3S 30A BW đều trải qua quy trình kiểm tra xuất áp và ngoại quan cẩn thận trước khi xuất kho giao đến khách hàng.
✓ Đặc quyền đổi mới 7 ngày: Hỗ trợ 1 đổi 1 bo mạch mới nếu phát sinh lỗi kỹ thuật từ nhà sản xuất trong vòng 7 ngày đầu tiên.
✓ Tiêu chuẩn đổi trả minh bạch: Sản phẩm hoàn trả yêu cầu phải mới 100% nguyên vẹn hiện trạng ban đầu, bo mạch sạch sẽ, các chân hàn chưa chấm chì thiếc hay cắt gọt biến dạng vật lý.
✓ Hỗ trợ kỹ thuật: Tư vấn sơ đồ câu dây và hướng dẫn lắp ráp đóng pin nguồn miễn phí qua Hotline/Zalo: 0384 290 820 (Địa chỉ: 76/31/9 Phạm Đức Sơn, P. Phú Định, Q.8, TP.HCM).
