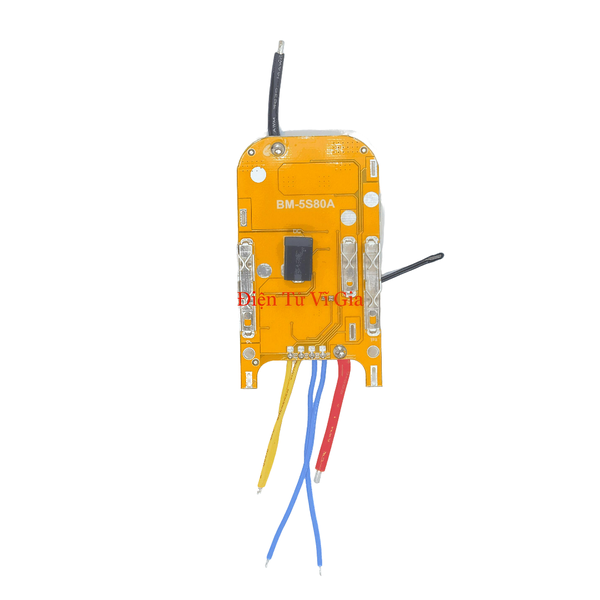

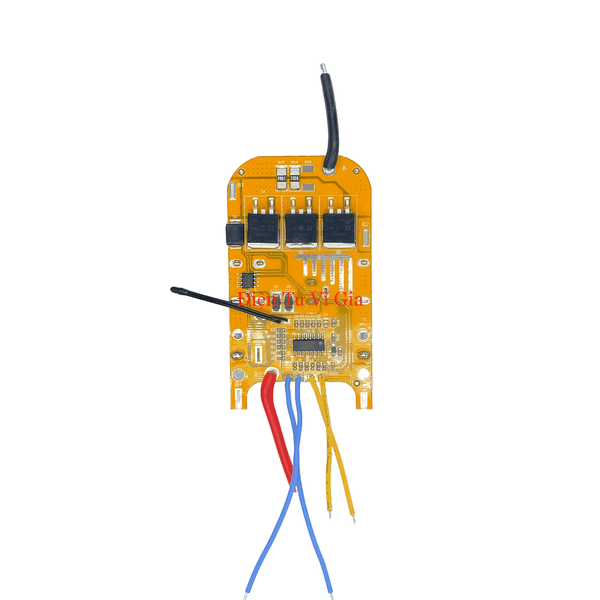

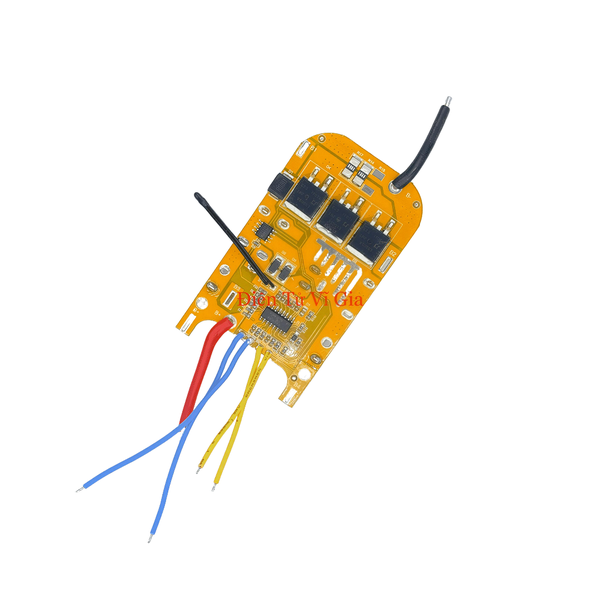

Mạch Pin 5S 18V - 21V 80A Chân Phổ Thông M21 Có Cảm Biến Quá Nhiệt NTC

Tên sản phẩm	Mạch bảo vệ khối pin 5S 80A chân phổ thông M21
Thương hiệu phân phối	Vĩ Gia Shop
Hệ chân pin gài	Chân pin phổ thông M21 (Khoảng cách chân cắm 4cm)
Điện áp khối pin	18V danh định – 21V khi sạc đầy (Hệ 5S Li-ion 18650 / 21700)
Dòng xả tải hoạt động	75A - 80A liên tục (Dòng xả xung đỉnh 100A - 120A)
Cơ chế an toàn mở rộng	Dây cảm biến nhiệt độ NTC, bảo vệ ngắn mạch, chống quá dòng
Ngưỡng bảo vệ cell	Ngắt sạc đầy 4.25V/cell | Ngắt xả cạn kiệt 2.5V/cell
Vỏ pin tương thích	Lắp vừa vặn với vỏ pin chân phổ thông M21 chống sốc 15 cell hoặc vỏ 10 cell tiêu chuẩn
Bộ sạc pin gợi ý	Khuyên dùng sạc pin Li-ion 5S 21V 2A tự ngắt để nạp đầy an toàn

⚠️ Hướng dẫn đấu nối & Lưu ý an toàn kỹ thuật:

• Hàn đúng thứ tự dây tín hiệu: Bắt buộc phải hàn các dây tín hiệu điện áp lần lượt từ thấp lên cao: B- (0V) ➔ B1 (3.7V) ➔ B2 (7.4V) ➔ B3 (11.1V) ➔ B4 (14.8V) ➔ B+ (18V/21V).
• Sử dụng dây dẫn chịu tải: Với các đường nguồn xả chính (B- và B+), quý khách nên dùng dây điện Silicon 16AWG chịu nhiệt để đảm bảo không bị thắt nút cổ chai sinh nhiệt.
• Dán cách điện cổ pin: Luôn dán lót miếng dán cách điện cực dương pin 18650 trước khi bấm kẽm và đặt bo mạch.
• CẢNH BÁO NGUY HIỂM: Các linh kiện bán dẫn Mosfet rất nhạy cảm. Thao tác đấu ngược cực hoặc để chập chạm các đường dây tín hiệu sẽ dẫn đến cháy hỏng mạch ngay lập tức.

Q1: Mạch pin 5S 80A chân phổ thông M21 này lắp vừa những dòng máy công cụ nào?

Trả lời: Mạch sử dụng chuẩn chân gài phổ thông M21 (khoảng cách 2 chân tiếp điểm 4cm kiểu Makita), tương thích với hầu hết các dòng máy khoan búa, máy mài góc, máy siết bu lông chân pin phổ thông trên thị trường.

Q2: Dây cảm biến nhiệt độ NTC trên mạch 5S 80A có tác dụng gì?

Trả lời: Đầu dò cảm biến nhiệt độ NTC được đặt tiếp xúc vào giữa khối cell pin, giúp bo mạch tự động ngắt dòng sạc hoặc dòng xả tức thì khi nhiệt độ khối pin vượt ngưỡng an toàn, triệt tiêu hoàn toàn nguy cơ phù chai hoặc cháy nổ cell.

* Thông báo miễn trừ trách nhiệm pháp lý thương hiệu: Sản phẩm là bo mạch linh kiện thay thế/đóng pin độ chế (Aftermarket parts) do Vĩ Gia Shop phân phối độc lập, không phải là linh kiện do tập đoàn Makita Corporation sản xuất hoặc ủy quyền. Thuật ngữ "Makita" (nếu có xuất hiện) chỉ nhằm mục đích hướng dẫn người tiêu dùng nhận biết tính tương thích cơ khí chân cắm và điện áp hoạt động theo quy định pháp luật.

✓ Chất lượng linh kiện chuẩn: Vĩ Gia Shop cam kết bo mạch nhập khẩu chất lượng cao, tích hợp đầy đủ đầu dò nhiệt NTC, dàn Mosfet chịu tải đạt chuẩn thông số công bố.

✓ Đổi trả miễn phí 7 ngày: Hỗ trợ 1 đổi 1 nhanh chóng nếu bo mạch phát sinh lỗi kỹ thuật sạc xả từ khâu sản xuất (yêu cầu bo mạch còn nguyên vẹn, chưa chấm chì hàn nhiệt, không cháy nổ do chập ngược cực).

✓ Kiểm tra hàng trước khi nhận: Quý khách được quyền kiểm tra ngoại quan linh kiện kỹ lưỡng trước khi thanh toán (Ship COD toàn quốc).

✓ Hỗ trợ kỹ thuật: Hướng dẫn thợ ráp pin, sơ đồ đấu dây B1-B4 chi tiết qua Hotline/Zalo: 0384 290 820 (Địa chỉ: 76/31/9 đường Phạm Đức Sơn, Phường Phú Định, Quận 8, TP. Hồ Chí Minh).
