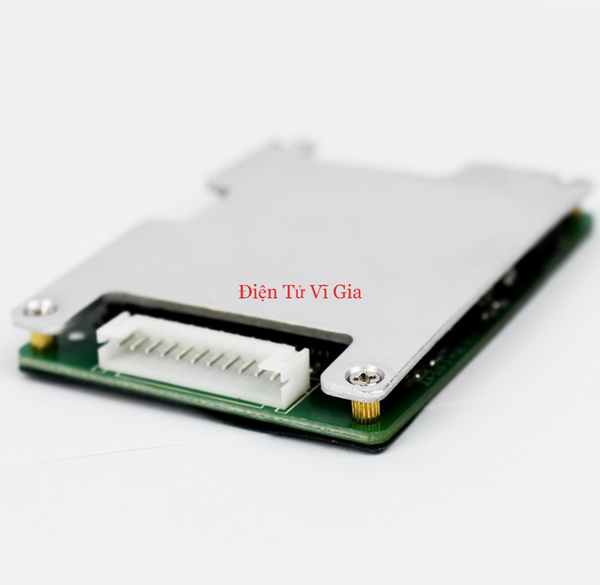

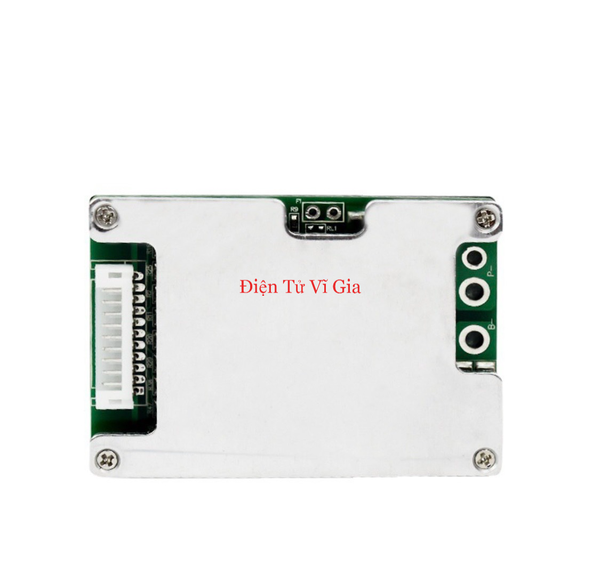

Mạch Pin 10S 80A Đa Năng Bảo Vệ Sạc Xả Hệ Li-Ion 3.7V – Cổng Sạc Xả Riêng Biệt Cao Cấp Tại Vĩ Gia Shop
Bo mạch sạc và bảo vệ khối pin Li-ion đa năng 10S 80A do Vĩ Gia Shop phân phối là bo mạch quản lý nguồn (BMS) cao cấp dành cho thợ kỹ thuật và người chơi hệ DIY năng lượng. Bo mạch sở hữu kiến trúc mạch cổng sạc và xả tách biệt hoàn toàn (Separate Port) chuyên dụng, giúp tăng tính ổn định, giảm dòng ngược làm nóng Mosfet và bảo vệ cell pin tối đa trong quá trình sạc nạp. Với khả năng hạ hệ cấp pin linh hoạt xuống các mức 9S, 8S, 7S, 6S... bằng cách cắt tỉa dây balance, đây là phụ kiện lý tưởng để đóng khối cho xe điện, xe trượt scooter, xe cân bằng hoặc các thiết bị độ chế công suất lớn.
Ưu Điểm Vượt Trội Của Mạch 10S Cổng Riêng Biệt
- Sạc xả phân cổng độc lập an toàn: Thiết kế phân định rõ ràng giữa cổng xả tải (chân P-) và cổng cắm sạc (chân C-). Giải pháp này ngăn ngừa triệt để dòng điện nạp làm sốc tải, tối ưu độ chịu tải của linh kiện và nâng cao độ bền hoạt động cho toàn khối pin.
- Hạ hệ pin đa năng thông minh: Người dùng có thể dễ dàng chuyển đổi mạch từ 10S xuống các cấu hình pin thấp hơn như 9S, 8S, 7S, 6S, 5S... bằng thao tác cắt bỏ số lượng dây tín hiệu giắc cắm tính từ phía dây màu ĐỎ sang, vô cùng tiết kiệm chi phí lưu kho linh kiện.
- Khả năng chịu dòng xả lớn: Chịu dòng xả liên tục ổn định 50A và dòng xả đỉnh tức thời lên đến 80A, đáp ứng mượt mà cho các khối pin xe máy điện mini, bình ắc quy Lithium thay thế ắc quy chì dự phòng.
- Bảo vệ toàn diện: Tích hợp IC quản lý dòng điện giám sát từng cell, tự động cân bằng điện áp giữa các tầng pin, chống ngắn mạch, chống quá nhiệt và ngắt bảo vệ khi điện áp chạm ngưỡng xả cạn.
Bảng Thông Số Kỹ Thuật Chuẩn Hóa
Chi tiết các thông số kỹ thuật vận hành của mạch bảo vệ 10S 80A:
| Tên sản phẩm | Mạch bảo vệ sạc xả pin Li-ion 10S 80A cổng riêng |
| Thương hiệu phân phối | Vĩ Gia Shop |
| Hệ pin tương thích | Li-ion 3.7V (Đa năng từ 3S đến 10S) |
| Kiến trúc cổng | Cổng riêng biệt (Separate Port: C- sạc, P- xả) |
| Điện áp sạc đầy (Chuẩn 10S) | 42V (Ngắt bảo vệ quá sạc đơn cell ở mức 4.25V ± 0.05V) |
| Điện áp xả cạn (Chuẩn 10S) | 30V (Ngắt bảo vệ xả cạn đơn cell ở mức 2.75V ± 0.1V) |
| Dòng xả hoạt động | 50A liên tục | 80A dòng đỉnh tức thời (Peak) |
| Dây dẫn dòng xả khuyên dùng | Nên sử dụng kèm dây điện Silicon 16AWG chịu nhiệt để kéo đường nguồn xả tải lớn |
| Vật tư bọc cách điện đề xuất | Dùng miếng dán cách điện cực dương pin 18650 dán lót cách ly cực cell an toàn |
- Nguyên lý hạ hệ pin: Để áp dụng mạch cho hệ cell thấp hơn (9S, 8S, 7S, 6S...), quý khách chỉ cần cắt bỏ số lượng dây tín hiệu balance thừa tính từ phía dây màu ĐỎ sang. (Ví dụ: Đóng pack 6S thì giữ nguyên dây Đen B- cùng 6 dây tín hiệu tiếp theo và cắt bỏ 4 dây thừa phía đầu dây Đỏ).

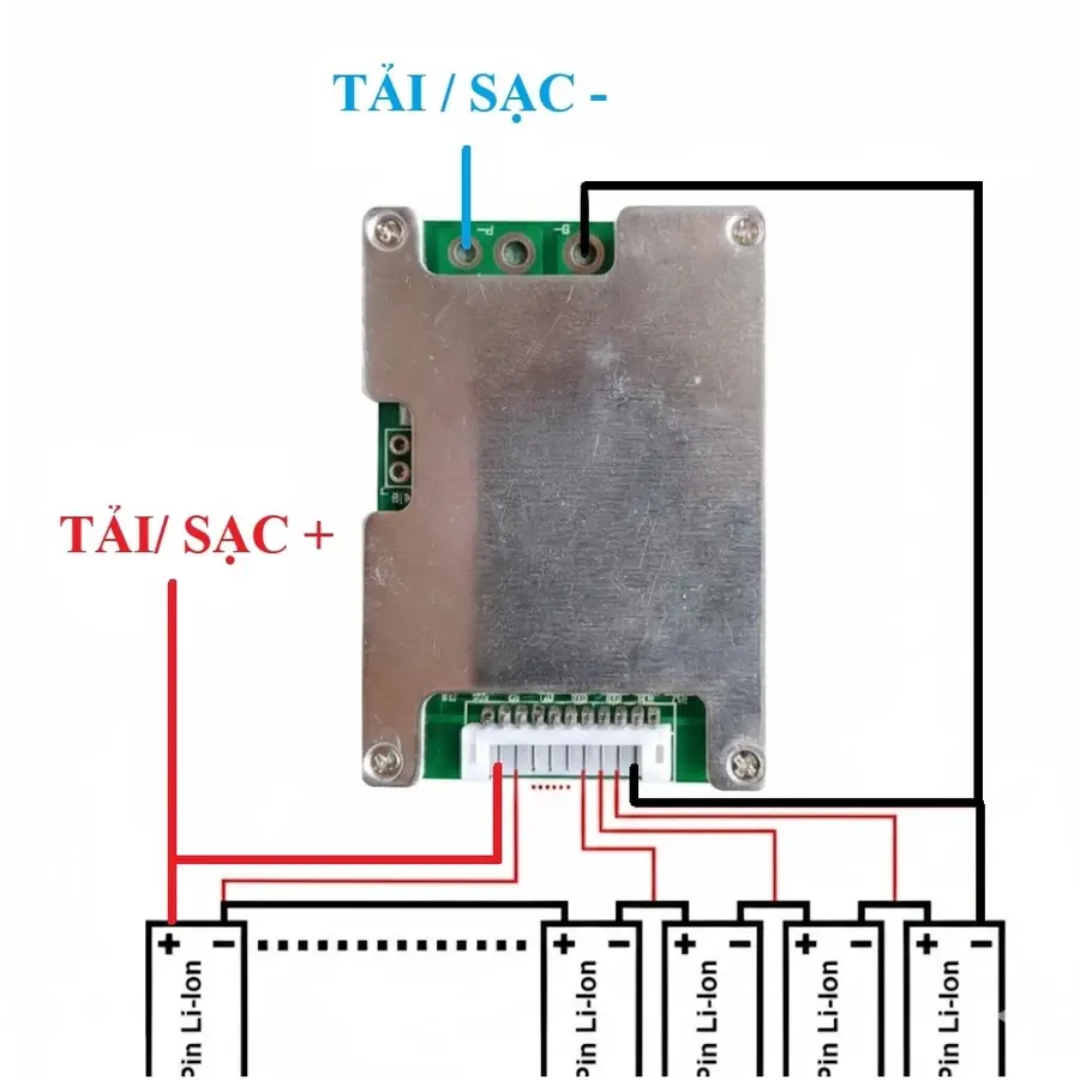

- Đấu nối đường xả tải (P- / B+): Kết nối tải tiêu thụ vào chân P- (Cực Âm xả) trên bo mạch và cọc B+ (Cực Dương tổng của pack pin).
- Đấu nối đường sạc nạp (C- / B+): Đấu chân âm của cổng cắm sạc vào chân C- (Cực Âm sạc) trên bo mạch và chân dương cổng sạc vào cọc B+ (Cực Dương tổng của pack pin).
- Quy tắc cắm giắc tín hiệu: Hàn cố định các dây tín hiệu balance vào từng dãy cell theo thứ tự điện áp tăng dần trước, kiểm tra điện áp bằng đồng hồ vạn năng chính xác rồi mới cắm giắc vào bo mạch.
- CẢNH BÁO NGUY HIỂM: Việc hàn chập dây balance, cắm ngược chiều giắc hoặc đấu nhầm cực âm dương giữa chân P- và C- sẽ dẫn đến hiện tượng phóng tia lửa điện làm cháy hỏng Mosfet ngay lập tức và không thuộc diện được bảo hành.
Câu Hỏi Thường Gặp (FAQ) Về Mạch 10S 80A Cổng Riêng
Q1: Mạch 10S cổng sạc xả riêng biệt (Separate Port) có điểm gì khác với mạch cổng chung?
Trả lời: Mạch cổng riêng phân chia đường tải ra thiết bị qua chân P- / B+ và đường cắm sạc qua chân C- / B+. Cấu trúc này giúp bảo vệ dàn Mosfet không bị xung áp ngược trong lúc sạc, tối ưu khả năng chịu dòng xả lớn và tăng tuổi thọ toàn diện cho pack pin.
Q2: Cách hạ hệ pin từ 10S xuống các hệ thấp hơn (9S, 8S, 7S, 6S...) thực hiện như thế nào?
Trả lời: Để dùng cho hệ cell thấp hơn, người dùng tiến hành cắt bớt các dây tín hiệu giắc balance tính từ dây màu ĐỎ đếm ngược sang. Ví dụ: khi đóng khối pin 6S, bạn giữ lại dây Đen B- cùng 6 dây kế tiếp và cắt bỏ đúng 4 dây tín hiệu đầu tiên phía bên dây Đỏ.

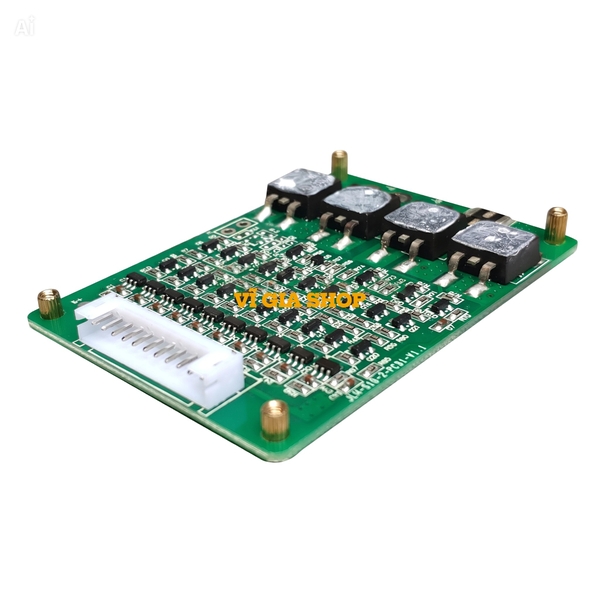

✓ Linh kiện chọn lọc: Bo mạch nhập khẩu chuẩn chất lượng cao, linh kiện dán sắc sảo, đường đồng tản nhiệt rộng chịu tải xả thực tế tốt.
