Jack Nối PH 2.0mm 2P Kèm Dây Đơn 20cm 26AWG – Đầu Nối Nguồn Mini Cho Mạch Điện Tử
Jack nối PH 2.0mm 2P kèm dây dài 20cm (chuẩn JST PH) là giải pháp kết nối điện tử tiêu chuẩn, độ chính xác cao. Sản phẩm chuyên dụng để cấp nguồn pin, kết nối module cảm biến, board mạch vi điều khiển. Đây là linh kiện lý tưởng cho cả các dự án nghiên cứu, chế tạo robot (DIY) của học sinh, sinh viên lẫn hoạt động sản xuất, gia công thiết bị tại các nhà xưởng điện tử.

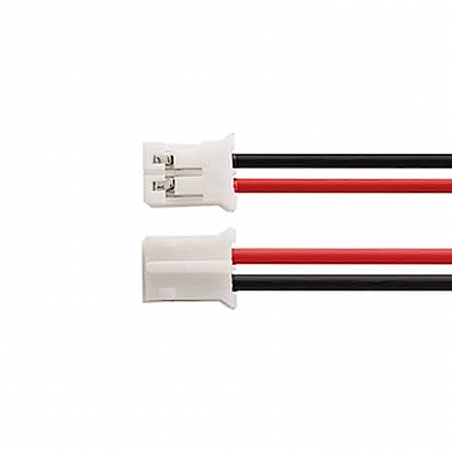

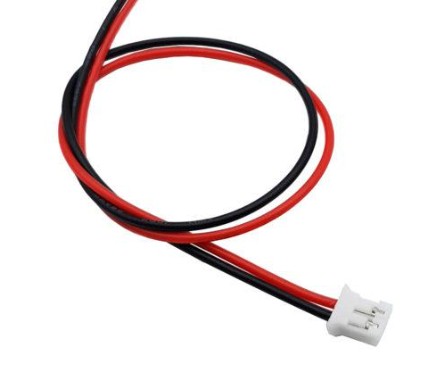

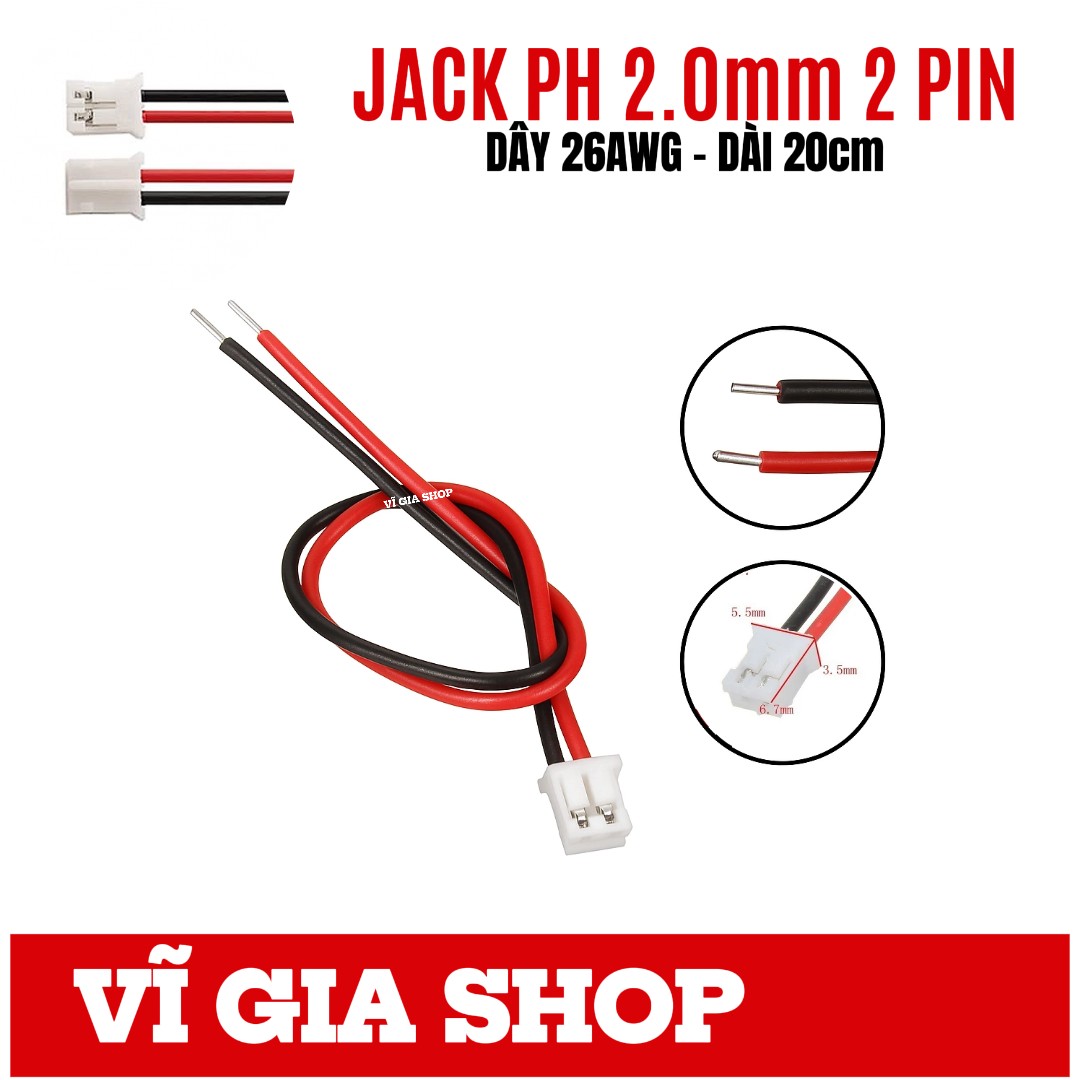

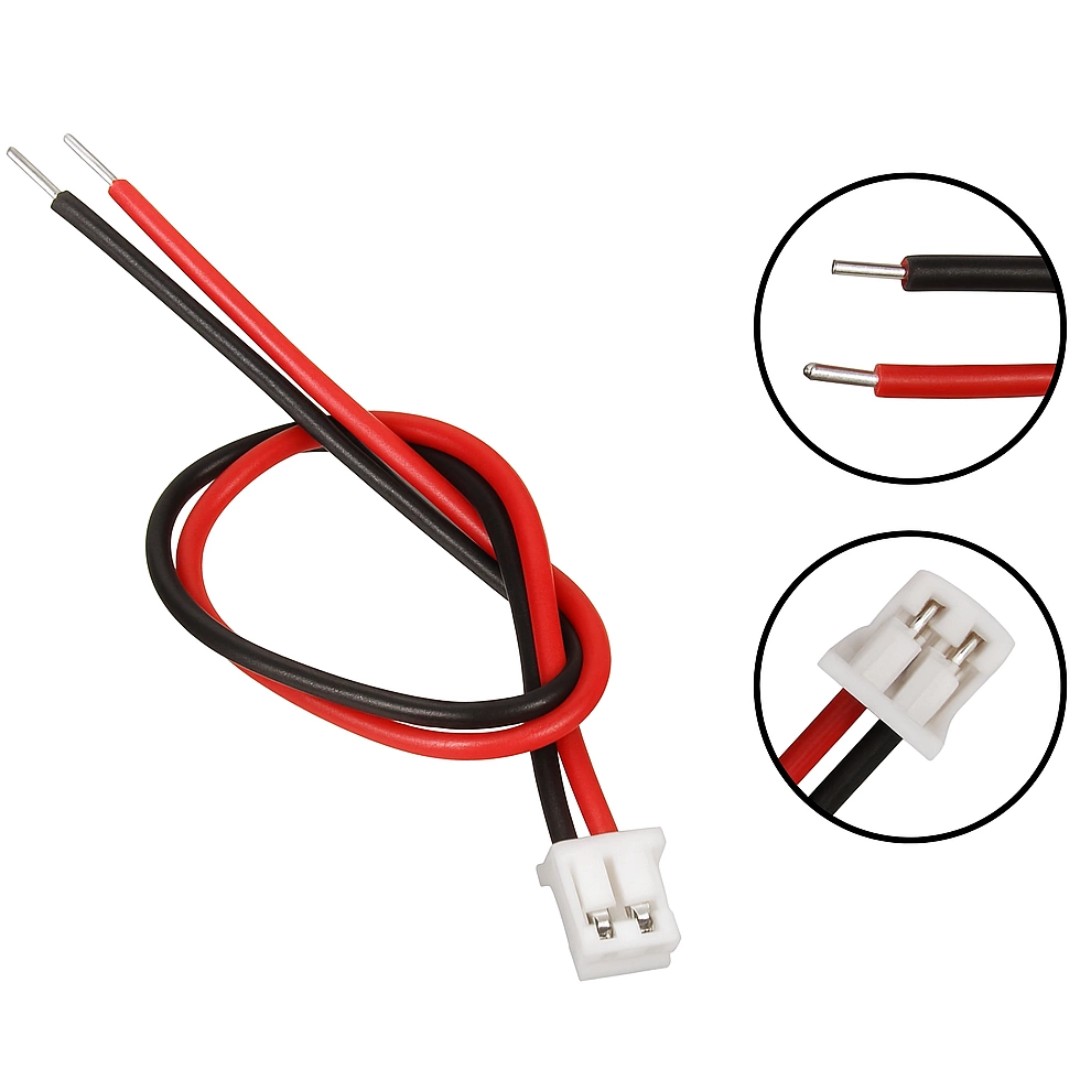

Hình ảnh tổng quát Jack nối nguồn PH 2.0mm 2 Pin
🛠️ Thông Số Kỹ Thuật Chi Tiết (Technical Specifications)
| Chuẩn đầu cắm | JST PH 2.0 (Phù hợp mọi header đực PH 2.0mm thẳng/cong) |
| Số chân cắm (Pitch) | 2 Pin (2P) - Khoảng cách chân 2.0 mm |
| Kích thước đầu nhựa | 6.7mm x 5.5mm x 3.5mm (Chi tiết như hình ảnh thông số) |
| Chiều dài & Quy cách dây | Dây dài 20 cm - Chuẩn lõi 26AWG |
| Màu sắc dây dẫn | Cặp dây Đỏ (+) và Đen (-) tiêu chuẩn, chống ngược cực |

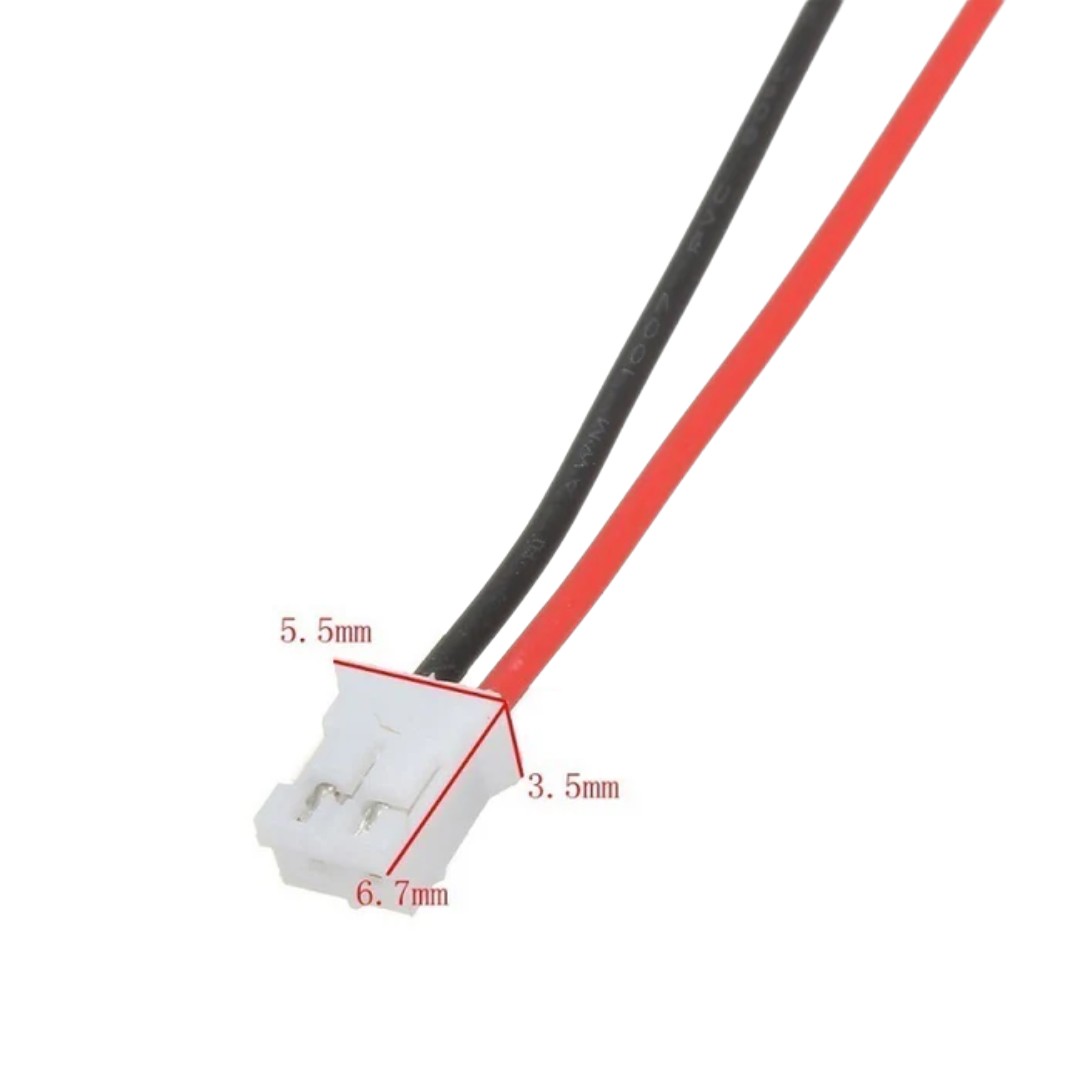

Kích thước chi tiết đầu nhựa cắm Jack PH 2.0mm
📐 Hướng Dẫn Chọn Mua (Tránh Mua Nhầm Size)
Các dòng jack cắm mini có ngoại hình rất giống nhau nhưng khác nhau về khoảng cách chân (Pitch). Vui lòng kiểm tra kỹ theo các bước sau trước khi đặt hàng:
- Đo khoảng cách tâm giữa 2 chân (Pitch): Chuẩn PH 2.0mm có khoảng cách giữa 2 chân chính xác là 2.0mm (Nhỏ hơn chuẩn XH 2.54mm của mạch nguồn lớn và lớn hơn chuẩn SH 1.25mm/ZH 1.5mm).
- Kiểm tra kích thước đầu nhựa: Đối chiếu với thiết bị hoặc jack cũ của bạn xem có khớp với số đo 6.7mm x 5.5mm x 3.5mm trên hình ảnh mô tả hay không.
- Xác định loại dây: Sản phẩm này sử dụng dây 26AWG, phù hợp cho các dòng tải nhỏ và tín hiệu. Nếu thiết bị của bạn chạy dòng điện lớn (như motor công suất lớn), hãy cân nhắc các dòng dây lõi to hơn.
✨ Ưu Điểm Phù Hợp Cho Mọi Nhu Cầu
- Đối với Nhà xưởng & Kỹ sư: Sản phẩm đạt độ chuẩn xác cơ khí cao, đầu cốt (crimped terminal) được bấm máy chắc chắn, không bị tuột khi kéo giật, giúp tăng tốc độ lắp ráp dây chuyền và đảm bảo tỷ lệ lỗi (Defect Rate) ở mức tối thiểu.
- Đối với Học sinh, Sinh viên & Dân DIY: Tiết kiệm tối đa thời gian. Dây đã được bấm sẵn đầu cắm nhựa, bạn chỉ cần cắm trực tiếp vào mạch Arduino, ESP32, mạch sạc pin mà không cần mua kìm bấm cốt chuyên dụng đắt tiền.
💡 Ứng Dụng Phổ Biến
- Sản xuất & Đời sống: Làm dây nguồn cho camera giám sát, thiết bị nhà thông minh (Smart Home), máy lọc không khí mini, đồ chơi điện tử.
- Học tập & Sáng tạo: Kết nối nguồn pin Li-Po/Li-ion 3.7V vào mạch robot, xe điều khiển, máy bay mô hình, hoặc liên kết các module cảm biến riêng lẻ.
🛡️ Chính Sách Đổi Trả & Bảo Hành
- Đổi trả 1-1 nhanh chóng: Hỗ trợ đổi trả trong vòng 7 ngày nếu sản phẩm có lỗi từ nhà sản xuất (đứt dây, bấm cốt lỏng, sai kích thước).
- Điều kiện áp dụng: Sản phẩm còn nguyên vẹn, chưa qua cắt dây, hàn mạch hoặc có dấu hiệu cháy nổ do cấp ngược nguồn hoặc quá tải.
- Cam kết chất lượng: Sản phẩm đúng mô tả 100%, hàng luôn được kiểm tra kỹ số lượng và chất lượng trước khi đóng gói giao đi.
