Jack Cái DC-022B Chuẩn 5.5mm x 2.1mm Cao Cấp – Giắc Ghim Nguồn, Lỗ Sạc Bắt Vít Có Đai Ốc Chịu Tải 5A

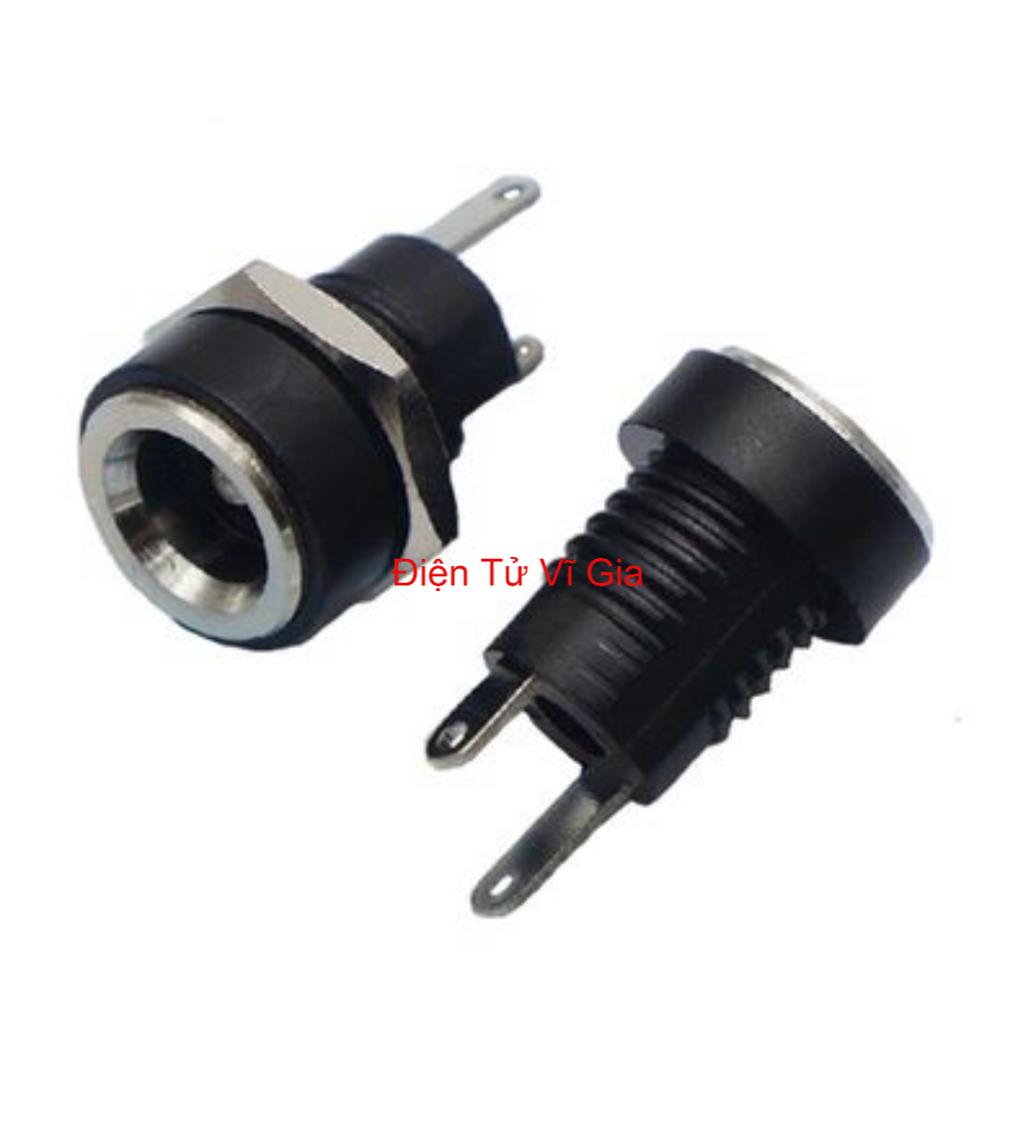

Hình 1: Tổng quan giắc cái nguồn DC-022B đúc nhựa cao cấp kết hợp đai ốc siết ren kim loại dẻo dai.

Đảm bảo kết nối dòng điện vững chắc và nâng tầm thẩm mỹ chuyên nghiệp cho vỏ hộp thiết bị với jack cái DC-022B chuẩn 5.5mm x 2.1mm cao cấp. Được chế tạo với kết cấu ren đồng đúc chìm đi kèm đai ốc siết ngoài, giắc nguồn DC-022B sở hữu khả năng chịu tải vượt trội lên đến 60V – 5A. Đây là linh kiện phần cứng cốt lõi lý tưởng dành cho các kỹ thuật viên và anh em đam mê DIY sử dụng làm cổng cắm adapter, lỗ sạc pin cho máy khoan, mạch loa bluetooth, hộp nguồn đa năng hoặc các module điện tử thông minh.

Những Lợi Ích Vượt Trội Của Giắc Nguồn DC-022B Tại Vĩ Gia Shop

• Công suất chịu tải cao 5A mạnh mẽ: Khác với các dòng giắc rẻ tiền dễ chảy nhựa khi sạc lâu, DC-022B cho phép dòng điện xung định mức tới 5A chạy qua liên tục, chống sinh nhiệt cao tại tiếp điểm.
• Kích thước chuẩn hình học - Khớp găm khít: Lỗ giắc găm sâu có đường kính ngoài 5.5mm và kim trục trong 2.1mm, đem lại độ mút bám cực kỳ khít khi cắm adapter, loại bỏ tình trạng chập chờn hay rơ lỏng nguồn.

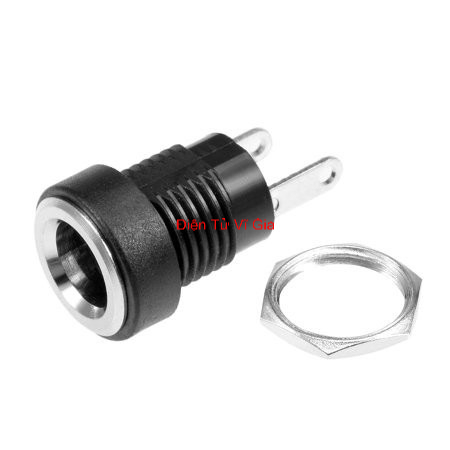

• Cơ chế bắt vít đai ốc chắc chắn: Thân giắc ren M8x1.0 dập sẵn đi kèm một con tán đai ốc kim loại dày 2.1mm mỏng gọn, giúp anh em dễ dàng luồn khoét vỏ hộp nhựa, cố định giắc thẳng thắn mà không cần dùng keo dán.

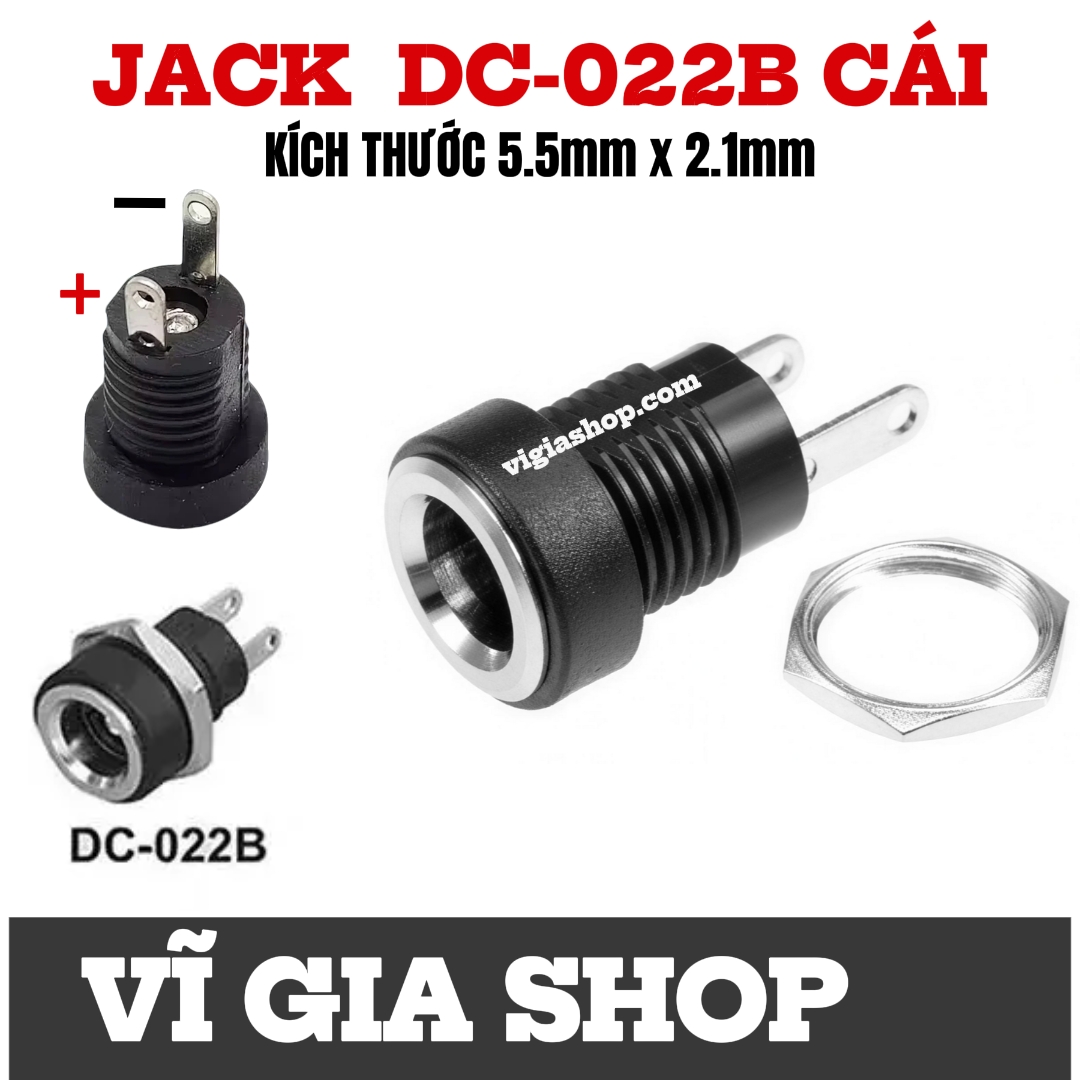

• Chân hàn phân cực rõ ràng, dễ thao tác: Bản cực chân dài (tiếp điểm hông vỏ) quy định cho cực Âm (-), chân ngắn trục kim giữa quy định cho cực Dương (+), hỗ trợ anh em thợ chấm chì hàn thiếc vô cùng nhanh gọn và chính xác.

Bản Vẽ Kích Thước Kỹ Thuật Hình Học Giắc Nguồn DC-022B

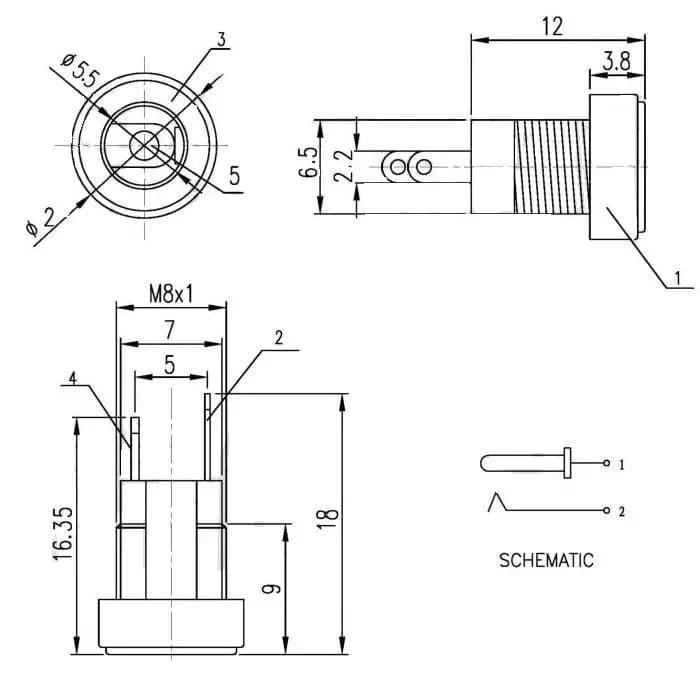

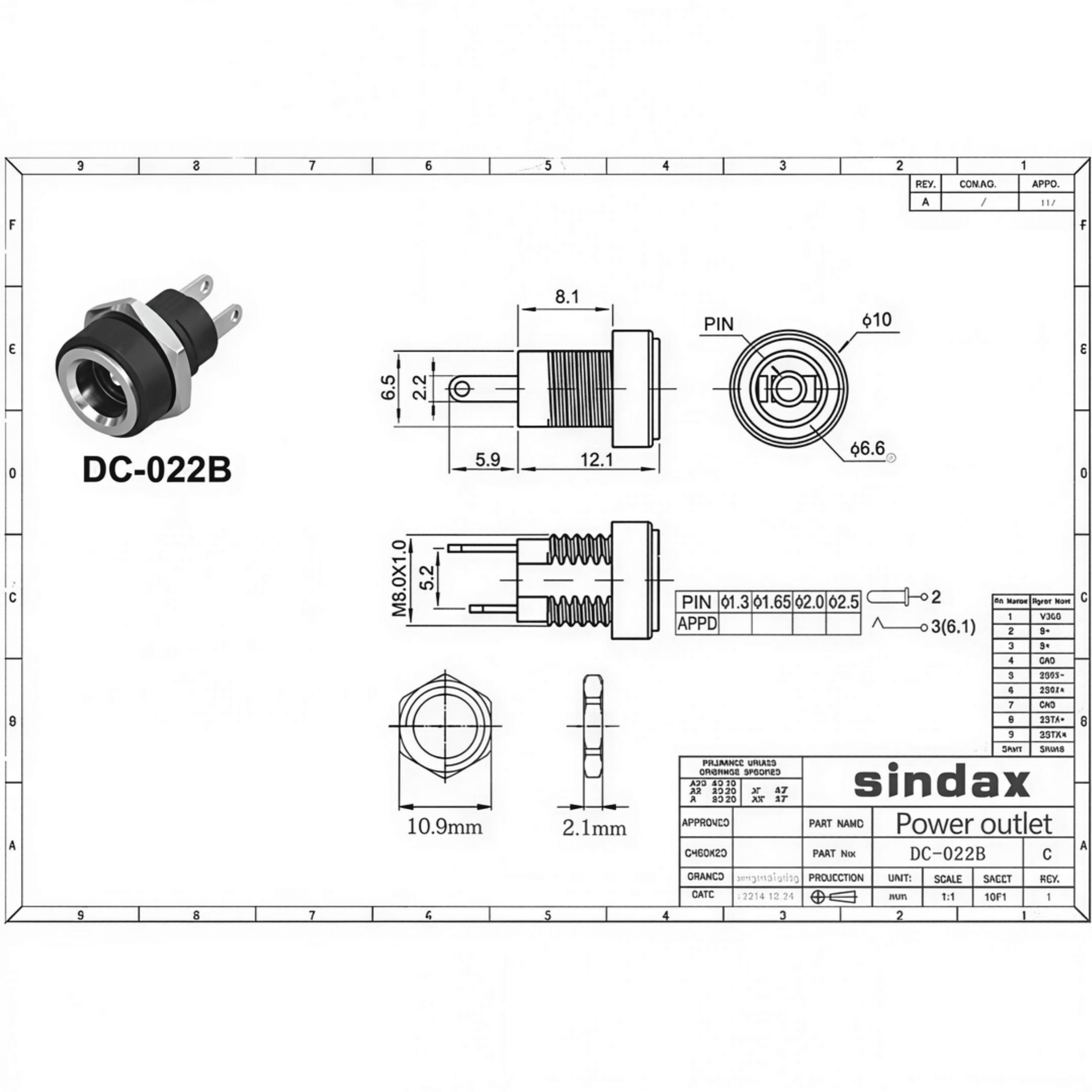

Hình 2: Thông số chi tiết kích thước cơ khí dập khuôn ren M8x1.0 và đường kính vành nhựa phi 10 giúp khoét vỏ thẩm mỹ.

Thông Số Kỹ Thuật Định Danh Tiêu Chuẩn

Cẩm Nang Khuyến Nghị Kỹ Thuật Khi Đấu Nối Cổng Nguồn

Mối nối nguồn DC đóng vai trò quyết định độ an toàn chống chập mạch cho thiết bị. Quý khách vui lòng tuân thủ quy tắc thao tác:

• Hàn định cực chính xác: Luôn ghi nhớ quy ước cơ khí của jack DC-022B: Chân hàn bản kim loại dài chính là cực Âm (-), chân hàn bản kim loại ngắn/nằm giữa trục chính là cực Dương (+). Lưu ý cốt lõi: Thao tác đấu ngược dây nguồn vào cực pin hoặc mạch sẽ làm chập cháy thiết bị đầu cuối ngay khi cắm sạc.
• Kiểm soát nhiệt độ mỏ hàn: Khi chấm chì thiếc hàn vào chân giắc, hãy khống chế thời gian gia nhiệt của mỏ hàn trong dải từ 2 - 3 giây. Tránh dí mỏ hàn nóng quá lâu vì nhiệt truyền ngược vào thân nhựa sẽ làm chảy lỏng kết cấu nhựa định vị kim đồng bên trong, dẫn tới hỏng giắc găm.
• Khoét lỗ vỏ chuẩn xác: Theo bản vẽ chi tiết hình học, đường kính vành ren ngoài là 8.1mm và nắp chụp nhựa ngoài phi 10mm. Bạn nên khoét lỗ mồi vỏ hộp nhựa đúng Phi 10 (Ø10mm) để đặt vừa vặn giắc găm, siết con tán đai ốc 2.1mm khít chặt thẩm mỹ.
