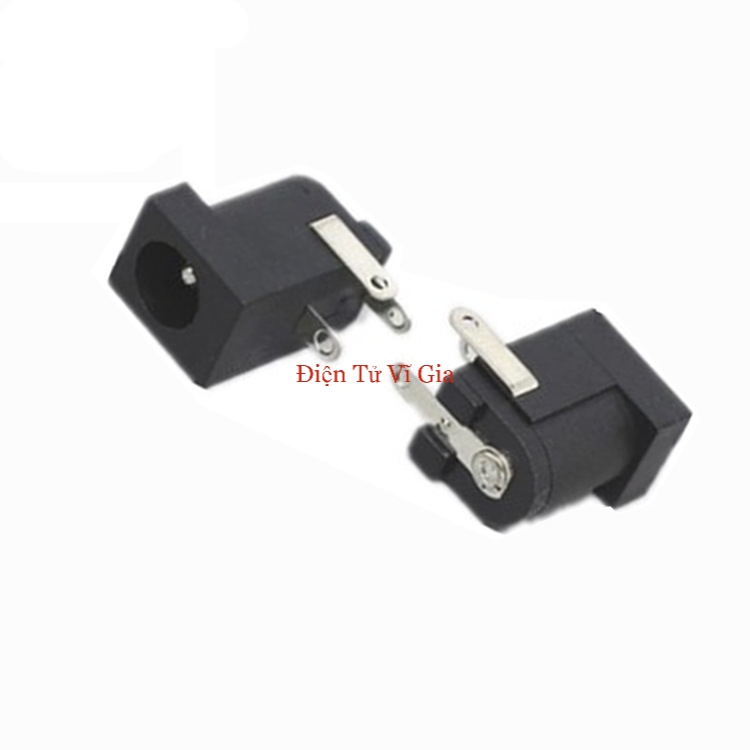

Jack Nguồn DC-005 Kích Thước 5.5mm x 2.1mm Đầu Cái Cắm Hàn Mạch 3 Chân Chuyên Dụng

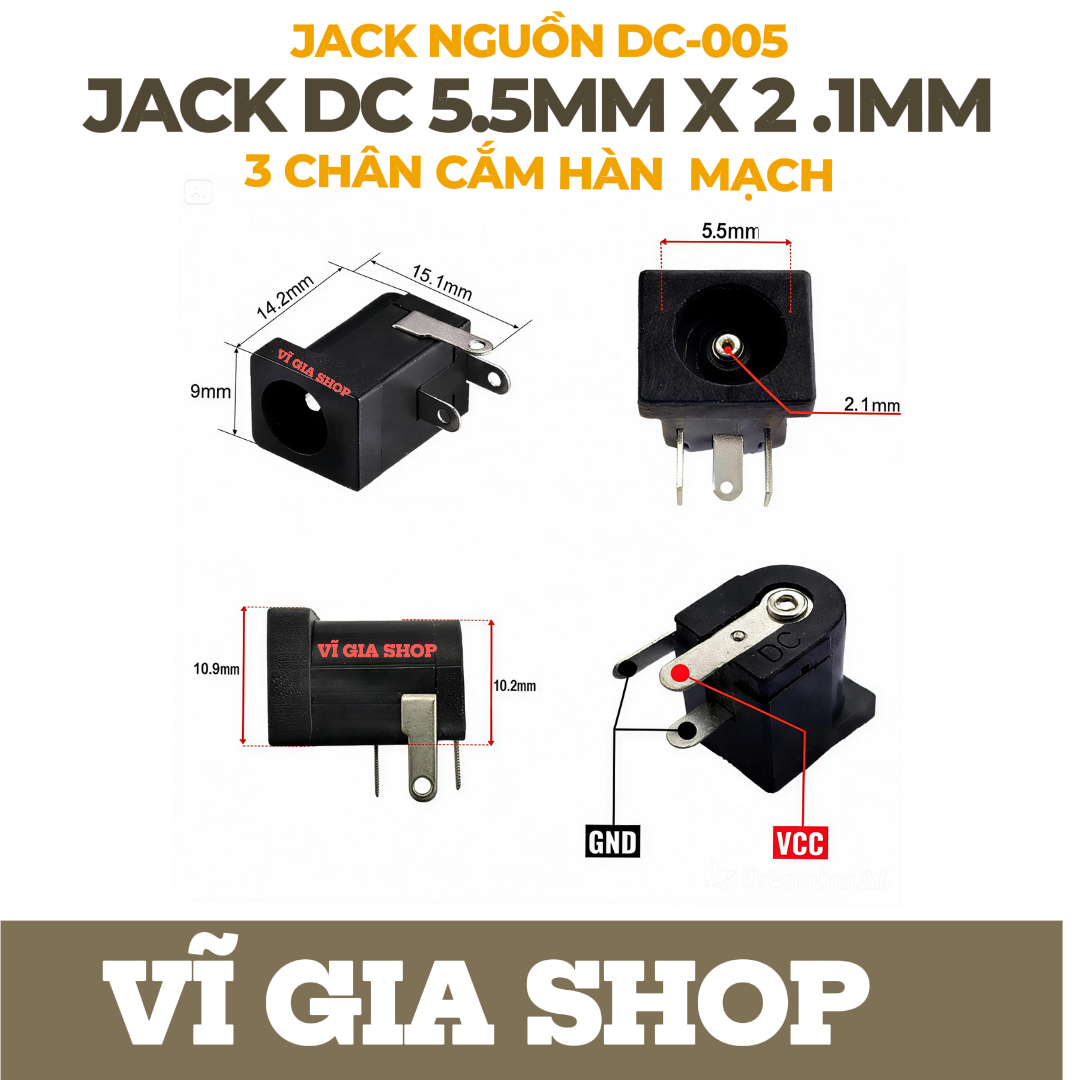

Sơ đồ kích thước cơ khí và định vị chân GND, VCC của Jack DC-005 tại Vĩ Gia Shop
Vĩ Gia Shop
Jack nguồn DC-005 chuẩn 5.5mm x 2.1mm là giắc cắm đầu cái chuyên dụng để cắm hàn trực tiếp lên bo mạch điện tử PCB. Sở hữu kết cấu 3 chân cơ khí vững chắc từ chất liệu đồng tiếp xúc tốt, chịu tải nhiệt súng hàn cao, đây là linh kiện lý tưởng để tạo cổng sạc adapter cho khối pin hoặc làm cổng cấp nguồn đầu vào cho thiết bị.
| Mã linh kiện | DC-005 (Đầu cái / Female) |
| Kích thước cổng | 5.5mm x 2.1mm (Chuẩn thông dụng) |
| Số chân hàn bo | 3 chân cắm mạch PCB |
| Chất liệu lõi | Đồng tốt, ăn thiếc nhạy, chịu nhiệt |

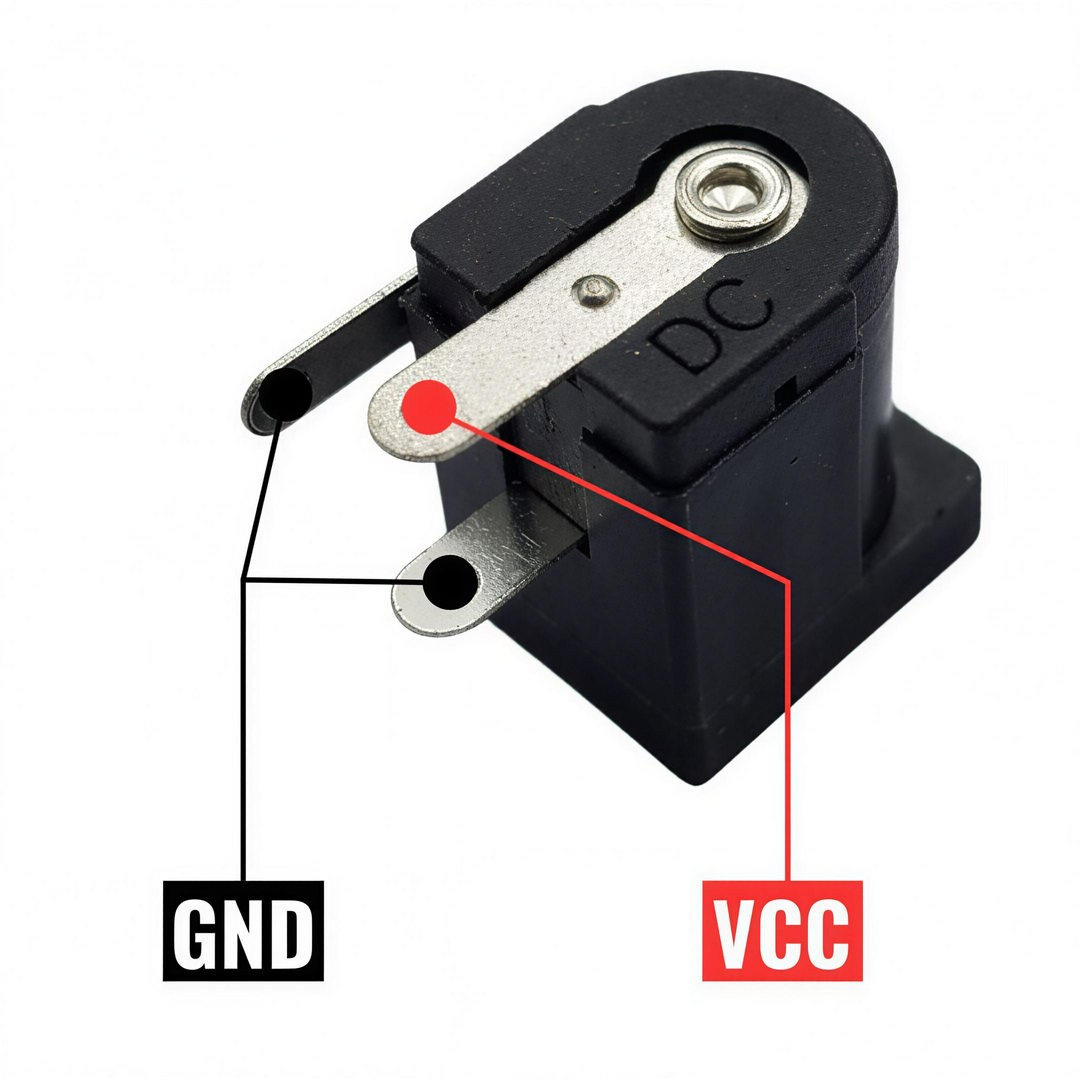

📐 Sơ Đồ Định Vị Chân Đấu Mạch (Tránh Đấu Ngược Nguồn)
Giắc DC-005 sở hữu 3 chân hàn được thiết kế định vị cơ khí rõ ràng, khi hàn mạch quý khách vui lòng đối chiếu sơ đồ trên hình ảnh của shop:
- Chân VCC (Cực Dương +): Nằm ở vị trí phía cuối của thân jack, liên kết trực tiếp với kim kim loại 2.1mm ở trung tâm lõi.
- Chân GND (Cực Âm -): Chân nằm ở phía sườn hông và dưới đáy, tiếp xúc với vòng kim loại đường kính ngoài 5.5mm của rắc cắm.
- Chân phụ ngắt mạch tự động: Hoạt động như một công tắc cơ học, tự động ngắt đường nguồn pin trong khi cắm dây sạc adapter bên ngoài vào mạch sạc cân bằng.
✨ Ưu Điểm Vượt Trội Của Jack DC-005 Tại Vĩ Gia Shop
- Nhựa kỹ thuật chịu nhiệt cao: Thách thức các mỏ hàn nhiệt công suất lớn, lớp vỏ nhựa PBT dẻo dai không bị chảy sun teo hay làm lệch vị trí lẫy đồng bên trong trong quá trình hàn chấm thiếc.
- Lẫy đồng đàn hồi cực tốt: Kháng mài mòn hoàn hảo sau hàng ngàn lần cắm rút giắc đực, cổng cắm đạt độ mút chặt khít, loại bỏ hoàn toàn lỗi phóng tia lửa điện hay chập chờn tiếp điểm nguồn.
- Phom cơ khí chuẩn chân cắm: Khoảng cách chân thiết kế chuẩn, dễ dàng cắm thẳng lọt khít vào các lỗ định vị trên bo mạch phíp lỗ đa năng hoặc bo mạch PCB in sẵn, tăng năng suất cho công nhân lắp ráp nhà xưởng.
💡 Ứng Dụng Thực Tế Phổ Biến
- Hàn mạch tạo cổng cắm sạc Adapter thông minh 3S 12.6V / 4S 16.8V / 5S 21V trực tiếp trên vỏ hộp các khối pin sạc máy khoan bãi Nhật, mạch loa bluetooth di động DIY.
- Làm giắc nhận nguồn điện một chiều DC đầu vào điện áp 5V, 9V, 12V, 24V cho các bo mạch vi điều khiển Arduino, Kit học tập IoT của học sinh, sinh viên, module điều khiển Relay.
- Linh kiện sửa chữa, thay thế cho các cổng cắm sạc DC bị lỏng chân, gãy nẫy của cục modem wifi, camera giám sát CCTV, hộp thiết bị smarthome mini.
