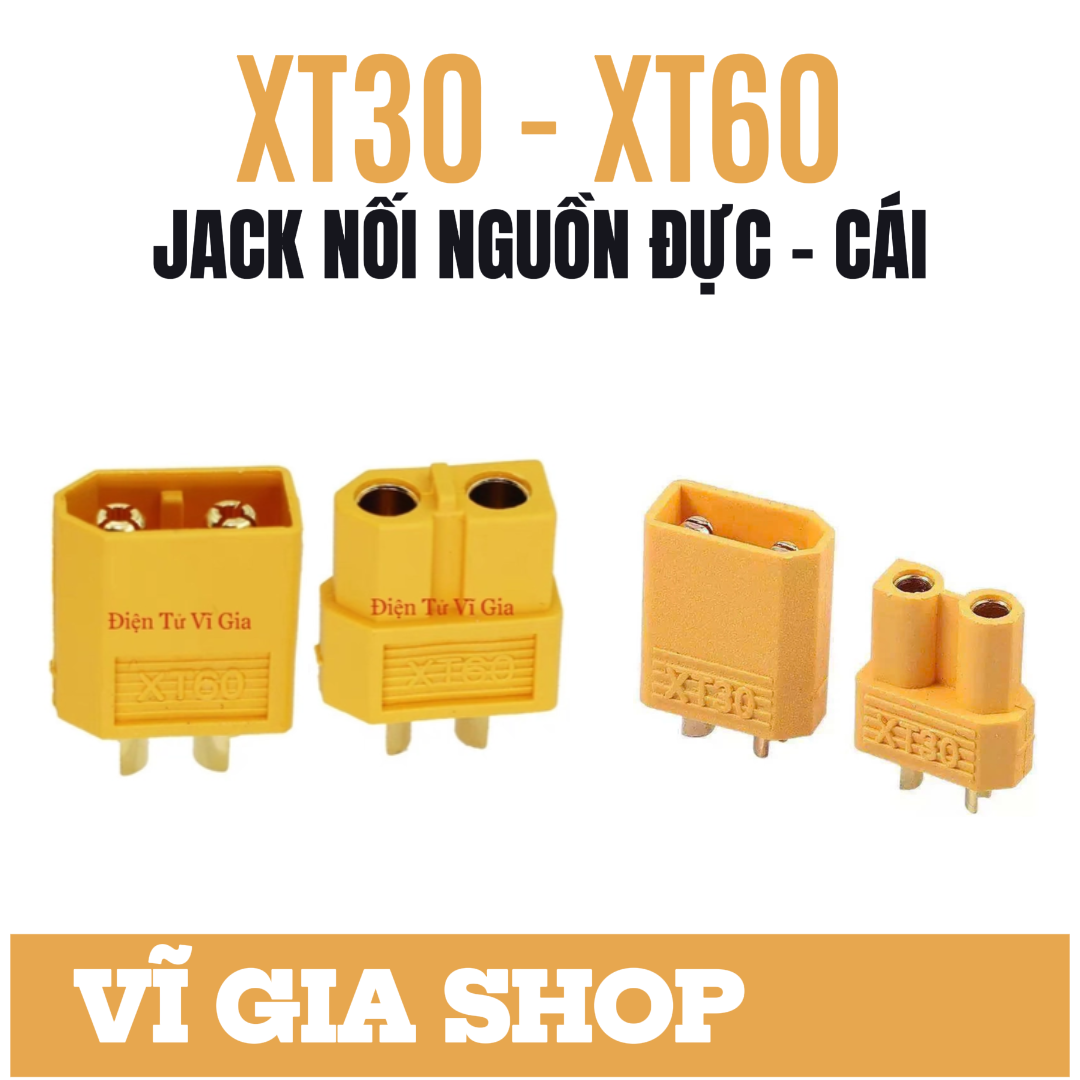

Giắc Cắm Nguồn Chịu Tải Cao XT30 & XT60 (Mạ Vàng Chuẩn Amass)
Giắc cắm dòng XT-Series (XT30 & XT60) phân phối bởi Vĩ Gia Shop là giải pháp kết nối nguồn DC chuyên dụng, được thiết kế bằng chất liệu cao cấp để truyền tải dòng điện lớn một cách ổn định, an toàn. Sản phẩm cung cấp bởi chúng tôi luôn đảm bảo nguồn gốc rõ ràng, là lựa chọn tối ưu cho hệ thống pin Lithium (LiPo, Li-ion), các thiết bị điều khiển từ xa (RC), xe điện và mạch công suất lớn.
I. THÔNG SỐ KỸ THUẬT VÀ KÍCH THƯỚC CƠ KHÍ CHÍNH XÁC
| Tiêu chí / Thông số | Giắc Nguồn XT60 | Giắc Nguồn XT30 |
|---|---|---|
| Dòng tải định mức (Liên tục) | 30A | 15A |
| Dòng tải tức thời (Peak) | 60A | 30A |
| Điện áp định mức | DC 500V | DC 220V |
| Trở kháng tiếp xúc | 0.55 mΩ (Siêu thấp) | 0.70 mΩ |
| Kích thước dây khuyến dùng | 12 AWG | 14 - 18 AWG |
| Khoảng cách tâm 2 chân | 7 mm | 5 mm |
| Mặt cắt ngang (Rộng x Cao) | 15.7 mm x 8 mm | 10.8 mm x 5.6 mm |
| Giắc Cái (Female) | Dài vỏ: 15.5mm | Tổng dài: 20mm | Khớp sâu: 7.5mm | Dài vỏ: 11.8mm | Tổng dài: 14.8mm | Khớp sâu: 6.5mm |
| Giắc Đực (Male) | Dài vỏ: 16mm | Tổng dài: 22.7mm | Dài vỏ: 12.8mm | Tổng dài: 15.5mm |

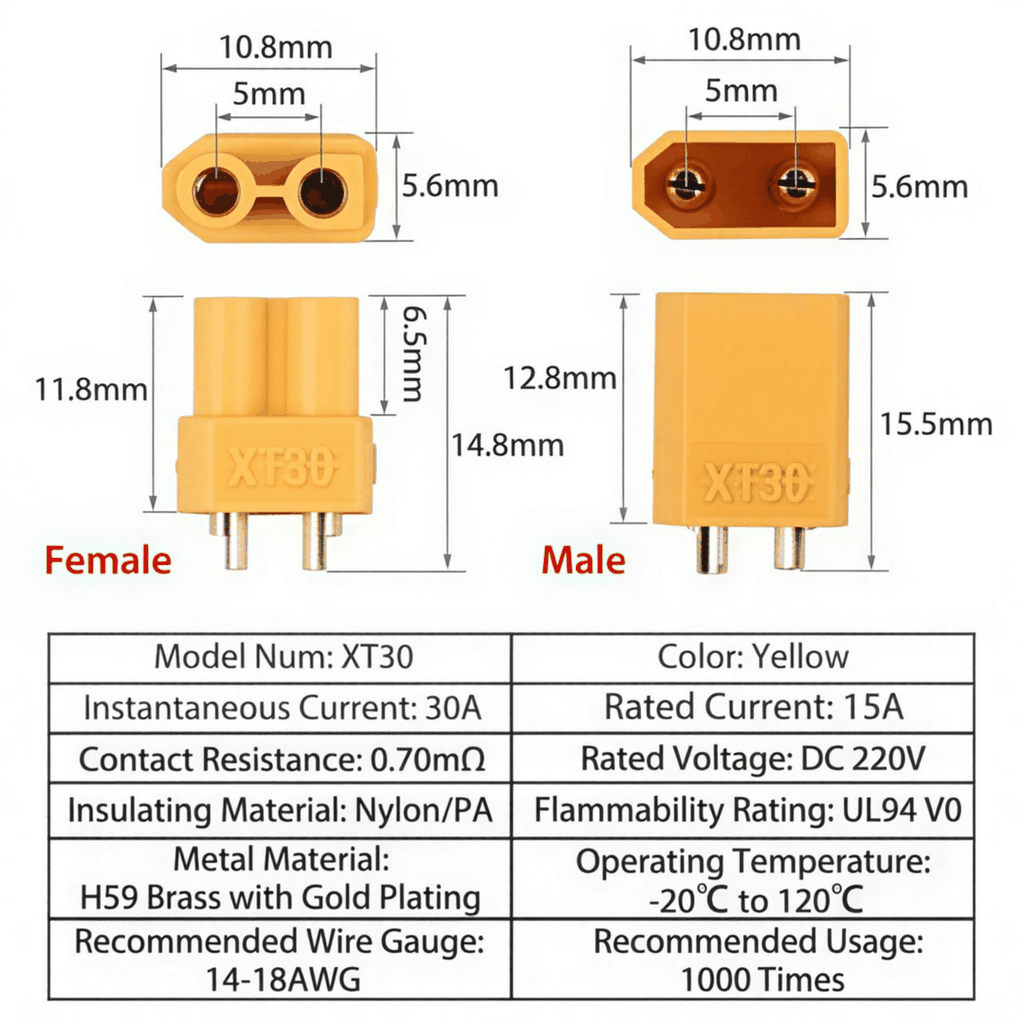

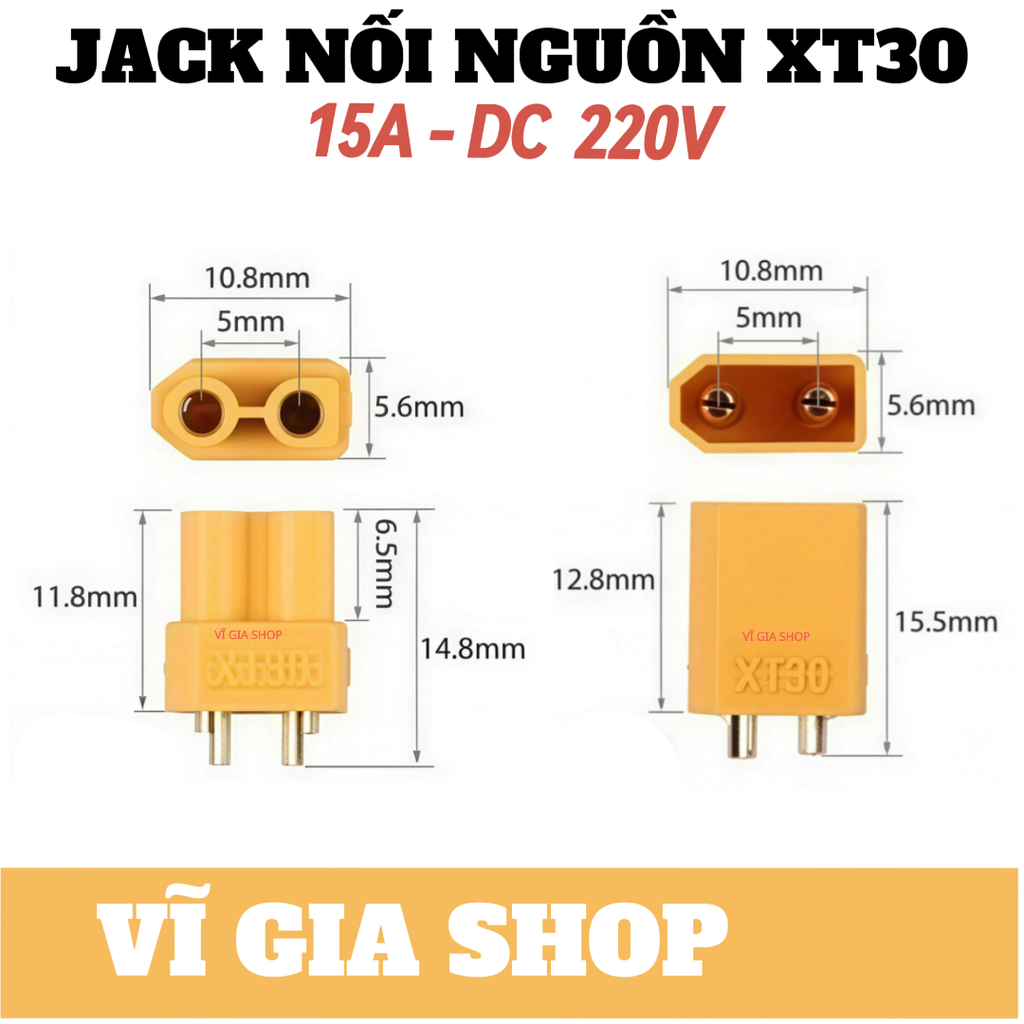

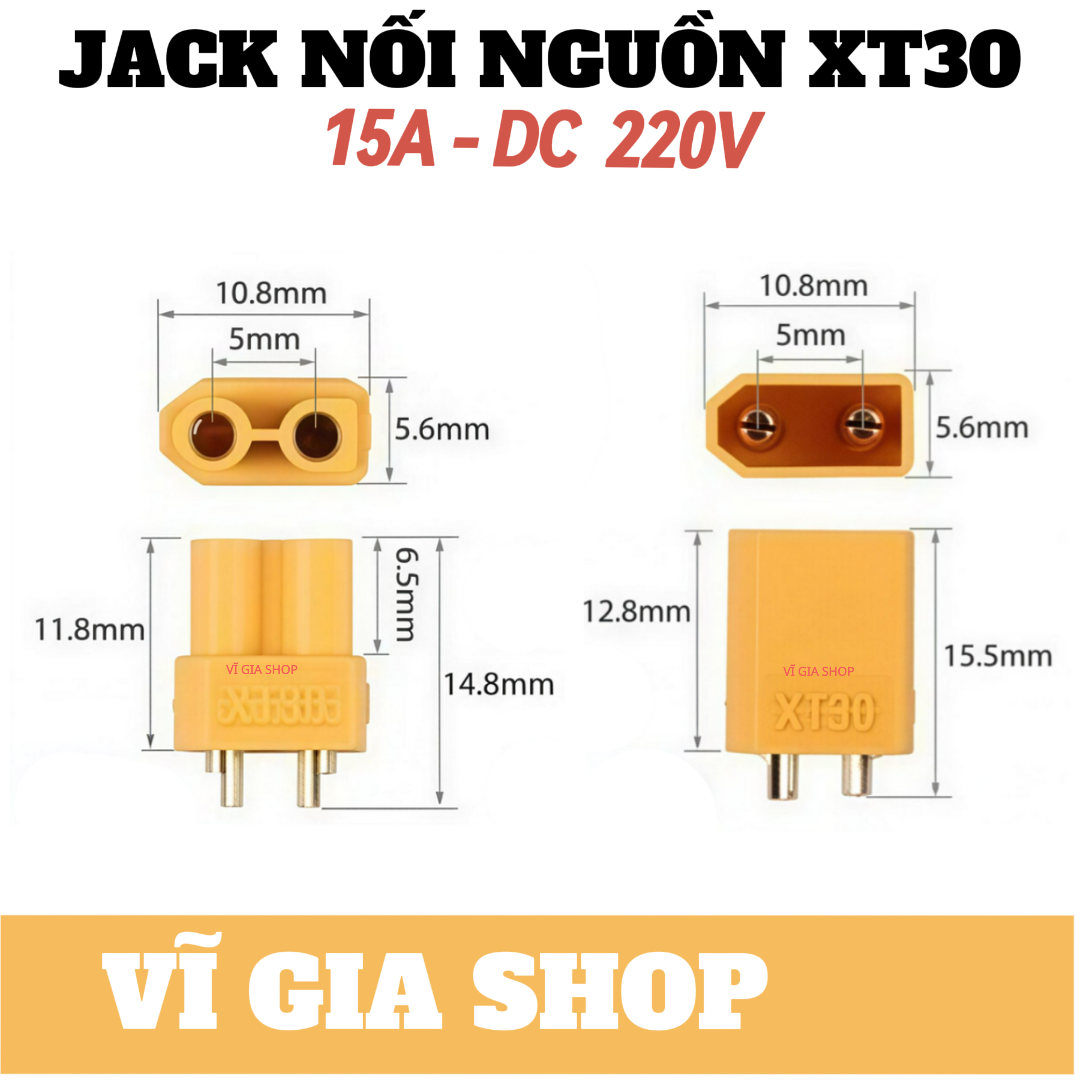

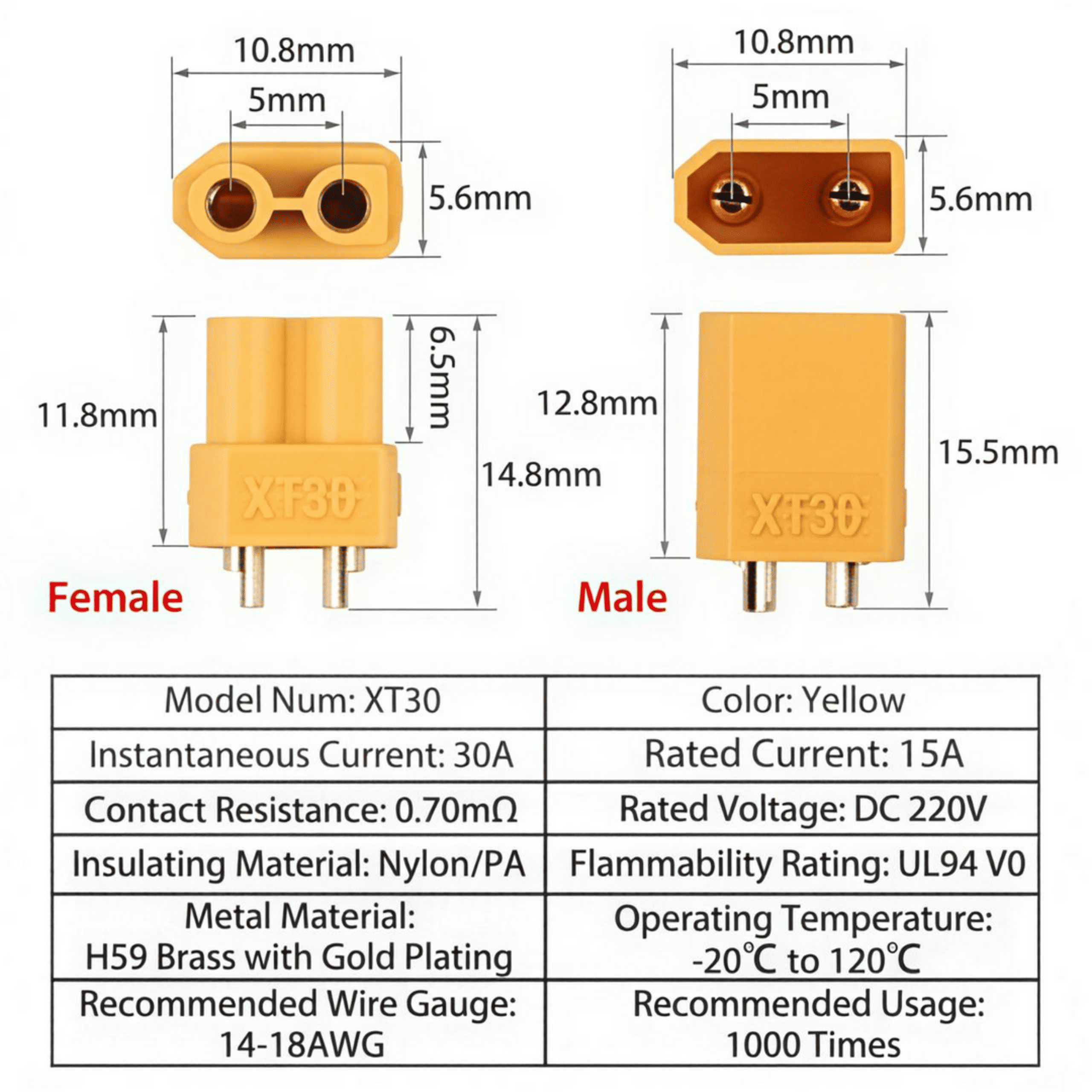

Bản vẽ kích thước chi tiết Giắc XT30

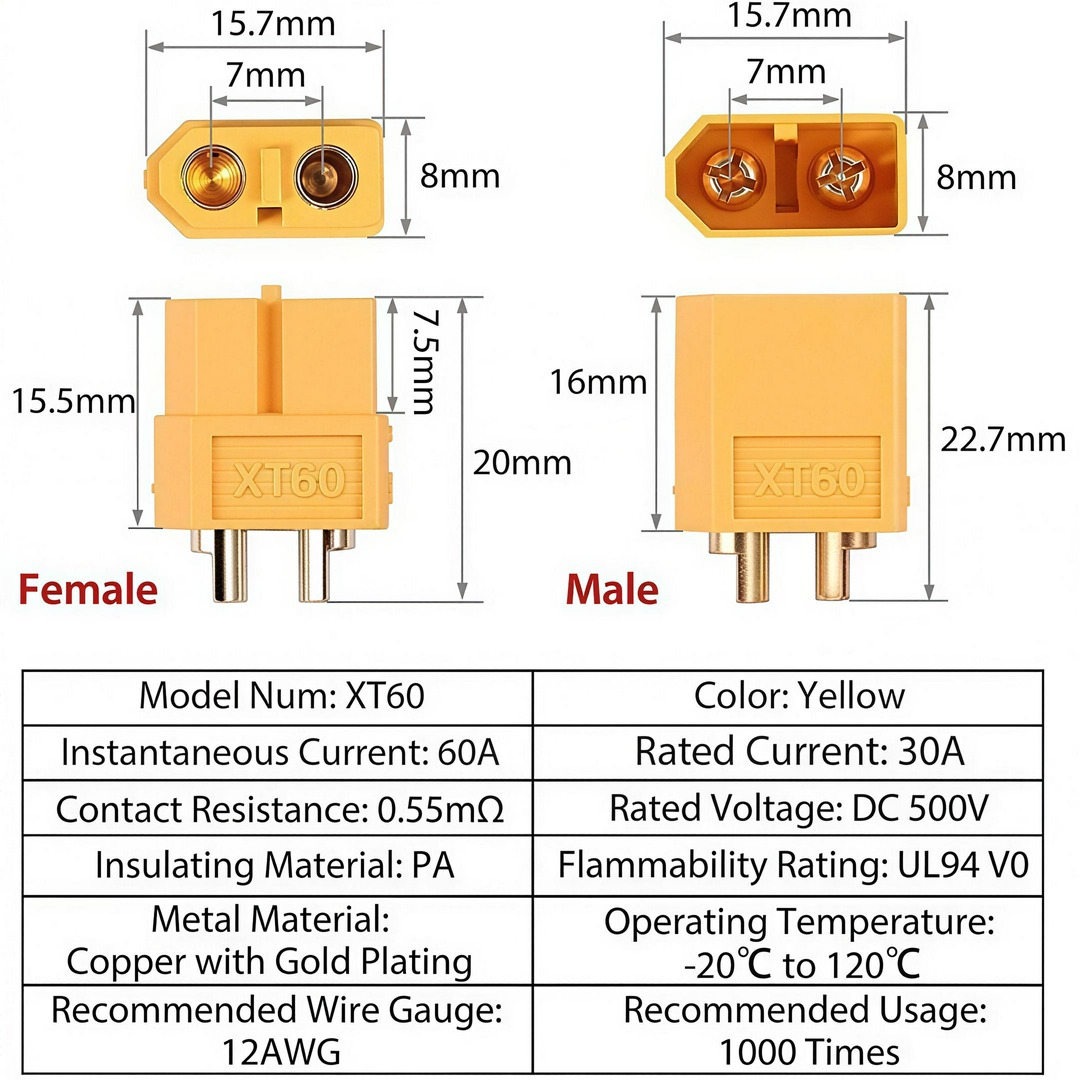

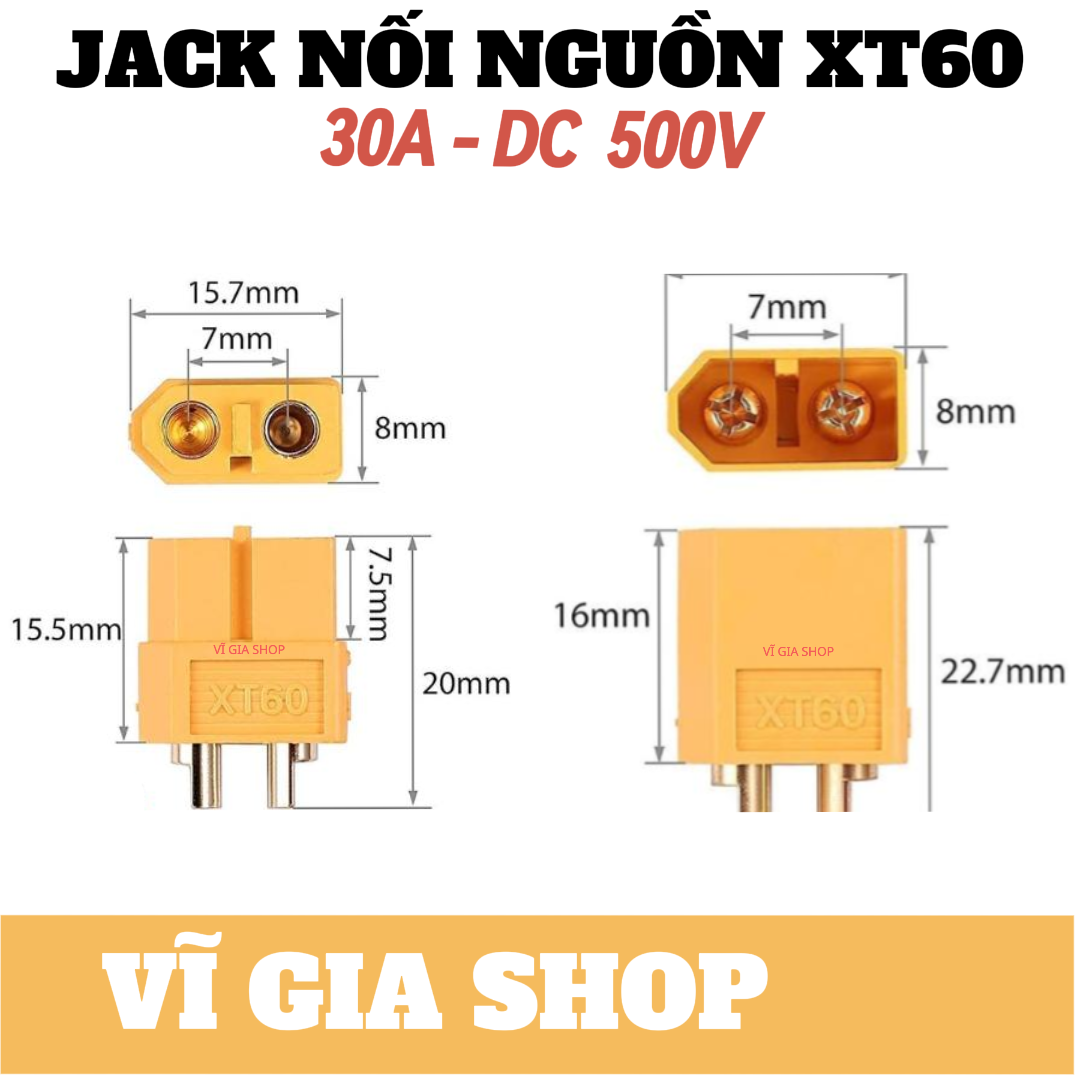

Bản vẽ kích thước chi tiết Giắc XT60
II. ĐẶC ĐIỂM NỔI BẬT VÀ CẤU TẠO ĐẲNG CẤP
- Lõi Đồng Mạ Vàng Cao Cấp (H59 Brass): Tiếp điểm bên trong được đúc từ đồng nguyên chất và mạ vàng dày. Thiết kế khe co giãn chuẩn giắc chuối giúp tăng tối đa diện tích tiếp xúc, chống oxi hóa và chống rung lắc khi thiết bị vận hành.
- Vỏ Nhựa Nylon/PA Chống Cháy Chuẩn UL94 V0: Lớp vỏ bảo vệ làm từ chất liệu Nylon pha sợi thủy tinh chịu nhiệt cao từ -20°C đến 120°C. Đạt tiêu chuẩn chống cháy UL94 V0 (tự dập tắt lửa, không nhỏ giọt bắt cháy), giúp vỏ không bị biến dạng hoặc chảy mềm khi hàn dây.
- Thiết Kế Chống Cắm Ngược Cực (Polarity Specific): Vỏ giắc được vát góc một bên hình chữ D khuyết. Người dùng hoàn toàn không thể cắm ngược chiều, triệt tiêu nguy cơ chập cháy, nổ pin do đấu sai cực âm/dương.
- Độ Bền Cơ Học Cao: Khớp nối được tính toán độ khít tối ưu, chịu được độ bền cắm rút khuyên dùng lên đến 1000 lần liên tục tại Vĩ Gia Shop mà không lo suy giảm hiệu suất hoặc lỏng lẻo.
- Quy Cách Đồng Bộ: Một cặp bao gồm 1 Giắc Đực (Male) và 1 Giắc Cái (Female). Phần đuôi giắc có sẵn hốc hàn thiếc nửa hở, giúp việc hàn dây dễ dàng và gọn gàng.
III. ỨNG DỤNG THỰC TẾ RỘNG RÃI
- Hệ Thống Pin & Trạm Sạc: Kết nối đầu ra/đầu vào cho pin LiPo, Li-ion, mạch sạc cân bằng, bình ắc quy, hoặc trạm tích năng lượng mặt trời.
- Mô Hình Điều Khiển (RC): XT60 chuyên dùng cho xe RC 1:8, máy bay cánh bằng, tàu thủy tốc độ cao, pin kích nổ ô tô. XT30 là chuẩn bắt buộc cho Drone FPV mini, Flycam cỡ nhỏ, micro RC.
