Mạch Pin 10S 80A Đa Năng Bảo Vệ Sạc Xả Hệ Li-Ion 3.7V - Cổng S Sạc Xả Riêng Biệt Cao Cấp - VĨ GIA SHOP
Mô tả ngắn: Mạch sạc và bảo vệ khối pin Li-ion đa năng 10S 80A phân phối bởi VĨ GIA SHOP. Bo mạch sở hữu cấu trúc đường sạc và xả tách biệt hoàn toàn (Separate Port) chuyên dụng, giúp tăng tính ổn định, giảm dòng ngược và bảo vệ cell pin tối đa. Với khả năng sụt hạ hệ cấp pin linh hoạt bằng cách cắt bớt dây sạc, đây là linh kiện lý tưởng để đóng khối cho xe điện, xe cân bằng hoặc các thiết bị độ chế công suất lớn.
Ưu Điểm Vượt Trội Của Mạch 10S Cổng Riêng
- ✔ Sạc xả đường riêng an toàn: Thiết kế phân cổng độc lập — Tải qua chân P- / B+ và nhận dòng sạc qua chân C- / B+ giúp tăng độ chịu tải, cách ly nhiễu.
- ✔ Hạ hệ Pin linh hoạt: Cơ chế thiết kế thông minh cho phép bạn biến đổi bo mạch 10S xuống các hệ thấp hơn (9S, 8S, 7S, 6S...) dễ dàng bằng phương pháp cắt bớt số lượng dây tín hiệu tính từ dây màu ĐỎ sang.
- ✔ Hệ thống IC quản lý & Cân bằng: Giám sát điện áp độc lập từng hàng cell, tự động sạc cân bằng áp, chống ngắn mạch, bảo vệ quá tải dòng điện và ngắt xả kiệt cell để bảo vệ pin không bị chết hụt áp.
Thông Số Kỹ Thuật Chuẩn Hóa
| Hệ pin tương thích: | Li-ion 3.7V (Dùng từ hệ 3S đến 10S đa năng) |
| Cấu trúc cổng sạc/xả: | Cổng riêng biệt (Separate Port) |
| Điện áp sạc đầy (10S): | 42V (Ngắt sạc bảo vệ cell đơn ở mức 4.25V) |
| Điện áp xả cạn (10S): | 30V (Ngắt xả bảo vệ cell đơn ở mức 2.75V) |
| Dòng xả hoạt động: | 50A liên tục | 80A tức thời (Peak) |

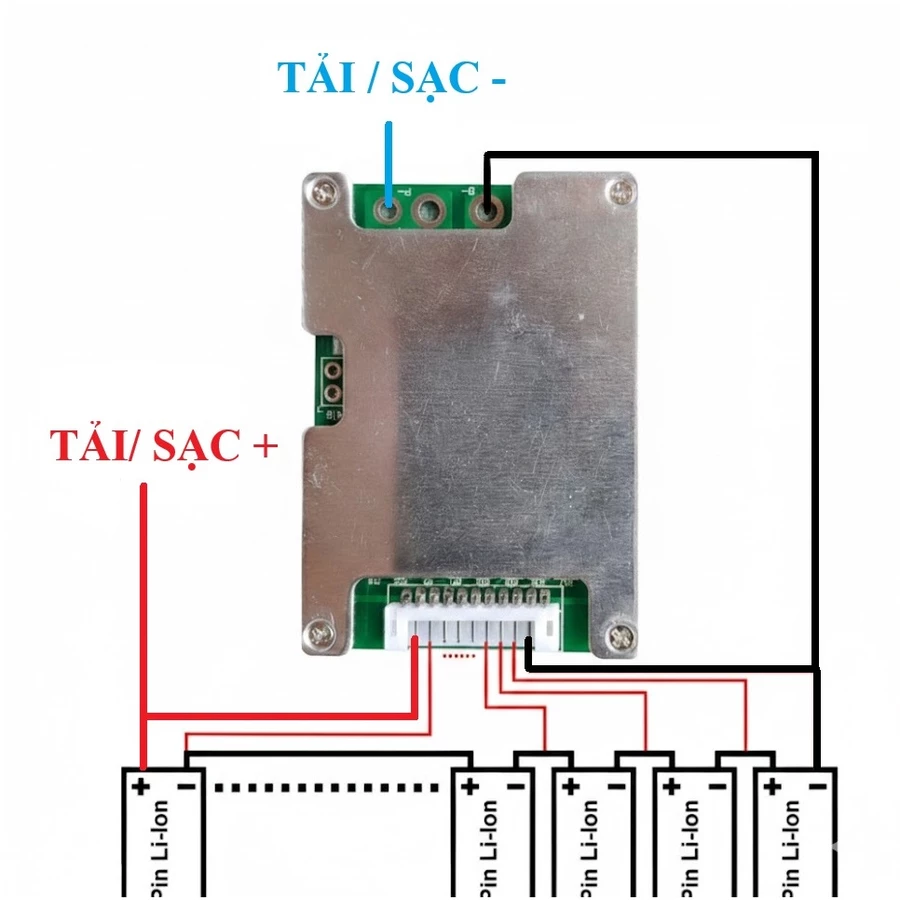

📸 SƠ ĐỒ HƯỚNG DẪN CỔNG SẠC XẢ RIÊNG BIỆT
(Chú ý phân biệt vị trí các chân P- và C- khi đi dây)
⚠️ Hướng Dẫn Sơ Đồ Cổng Riêng & Lưu Ý Bắt Buộc
- Nguyên lý hạ hệ pin: Để dùng cho hệ thấp hơn, tiến hành cắt bớt dây tín hiệu tính từ dây màu ĐỎ sang. Ví dụ: Để đóng khối pin 6S, bạn cần cắt bỏ đúng 4 dây tín hiệu đầu tiên.
- Đường XẢ TẢI: Kết nối thiết bị/tải tiêu thụ qua chân P- (Cực Âm xả) và B+ (Cực Dương khối pin).
- Đường SẠC PIN: Kết nối giắc sạc/nguồn sạc vào chân C- (Cực Âm sạc) và B+ (Cực Dương khối pin).
- Thứ tự cáp tín hiệu: Hàn dây giắc balance tăng dần từ dây Đen B- (0V) đến các dây tín hiệu điện áp tiếp theo. Tuyệt đối không làm chập dây tín hiệu hoặc hàn ngược cực vì sẽ gây CHÁY MẠCH LẬP TỨC.
⚙ CHÍNH SÁCH CAM KẾT TỪ VĨ GIA SHOP
• Chất lượng linh kiện: VĨ GIA SHOP cam kết bo mạch nhập khẩu loại tốt, thiết kế đường sạc xả riêng biệt chuẩn an toàn cao khi vận hành phối hợp cùng các khối cell pin.
• Đổi trả kỹ thuật: Hỗ trợ đổi mới trong 7 ngày nếu lỗi mạch từ nhà sản xuất (Sản phẩm yêu cầu còn nguyên vẹn, chưa qua mối hàn, không chập cháy linh kiện bán dẫn do đấu nối sai).
💝 VĨ GIA SHOP Chân Thành Cảm Ơn Quý Khách!
Chúc bạn chế tạo thành công những khối pin đa năng, hoạt động an toàn và đạt hiệu suất cao!
