Mạch 3S 12.6V 30A BW Cao Cấp – Bo Mạch Sạc Cân Bằng Và Bảo Vệ Khối Pin Lithium-Ion 3.7V Chuyên Dụng Thế Hệ Mới

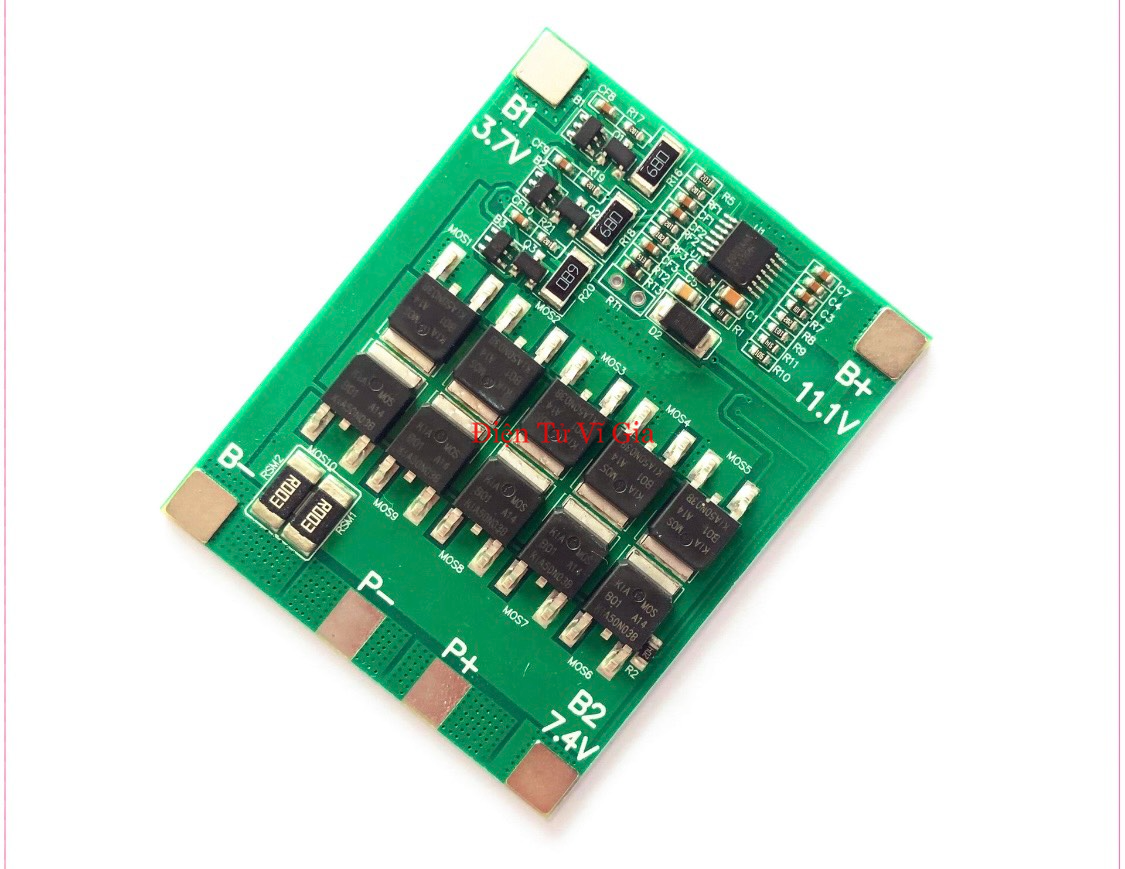

Hình 1: Trực quan bo mạch quản lý sạc xả 3S 30A BW với hệ thống Mosfet cao cấp chịu tải lớn.
Khắc phục hoàn toàn tình trạng sụt áp đột ngột và tối ưu hóa tuổi thọ cho khối pin tự đóng của bạn với mạch bảo vệ sạc xả 3S 12.6V 30A BW cao cấp. Đây là giải pháp phần cứng quản lý năng lượng thông minh, kết hợp hoàn hảo giữa ic giám sát đa tầng và mạch sạc cân bằng phân cấp điện áp thực tế. Sản phẩm được các kỹ thuật viên cơ điện tử đánh giá cao, đặc biệt khuyên dùng khi đóng khối pin Lithium-Ion 3.7V hệ 3S cho máy khoan pin cầm tay, loa bluetooth công suất lớn, robot dọn dẹp hoặc các hệ thống lưu trữ nguồn 12V cần độ ổn định tuyệt đối trong môi trường công nghiệp lẫn dân dụng.
Tại Sao Kỹ Thuật Viên Luôn Chọn Mạch 3S 30A BW Thế Hệ Mới?
- Công nghệ sạc cân bằng thực tế (Balance Charging): Khác biệt hoàn toàn với các dòng mạch rẻ tiền, chipset thông minh trên bo mạch BW tự động đo đạc, điều tiết dòng sạc thông lượng đều cho từng cặp pin. Tính năng này ngăn chặn triệt để hiện tượng lệch áp giữa các nhánh – tác nhân hàng đầu gây chai phồng và suy giảm dung lượng khối pin nhanh chóng.
- Khả năng chịu xả xả khỏe - Ép tải bốc: Với dải dòng xả liên tục 30A và dòng xả đỉnh tức thời đạt ngưỡng 60A, mạch cho phép các dòng máy khoan động lực, máy siết vít bulong chạy mượt mà ở vòng tua cao, không bị ngắt mạch bảo vệ đột ngột khi gặp vật liệu cứng.
- Cơ chế phòng vệ thông minh đa tầng: Hệ thống cảm biến điện tử phản hồi siêu tốc, tự động ngắt nguồn tức thì khi phát hiện sự cố quá dòng, ngắn mạch (chập mạch) hoặc khi điện áp tụt sâu dưới ngưỡng xả cạn an toàn 9.6V.
- Kết cấu tản nhiệt tối ưu, ghép cell không giới hạn: Đường mạch PCB được phủ đồng dày, bố trí Mosfet chịu nhiệt giúp bo mạch luôn mát khi chạy lâu. Mạch hỗ trợ linh hoạt các kết cấu từ 3S1P, 3S2P đến các khối pin dung lượng lớn (9 cell, 12 cell, 15 ...).

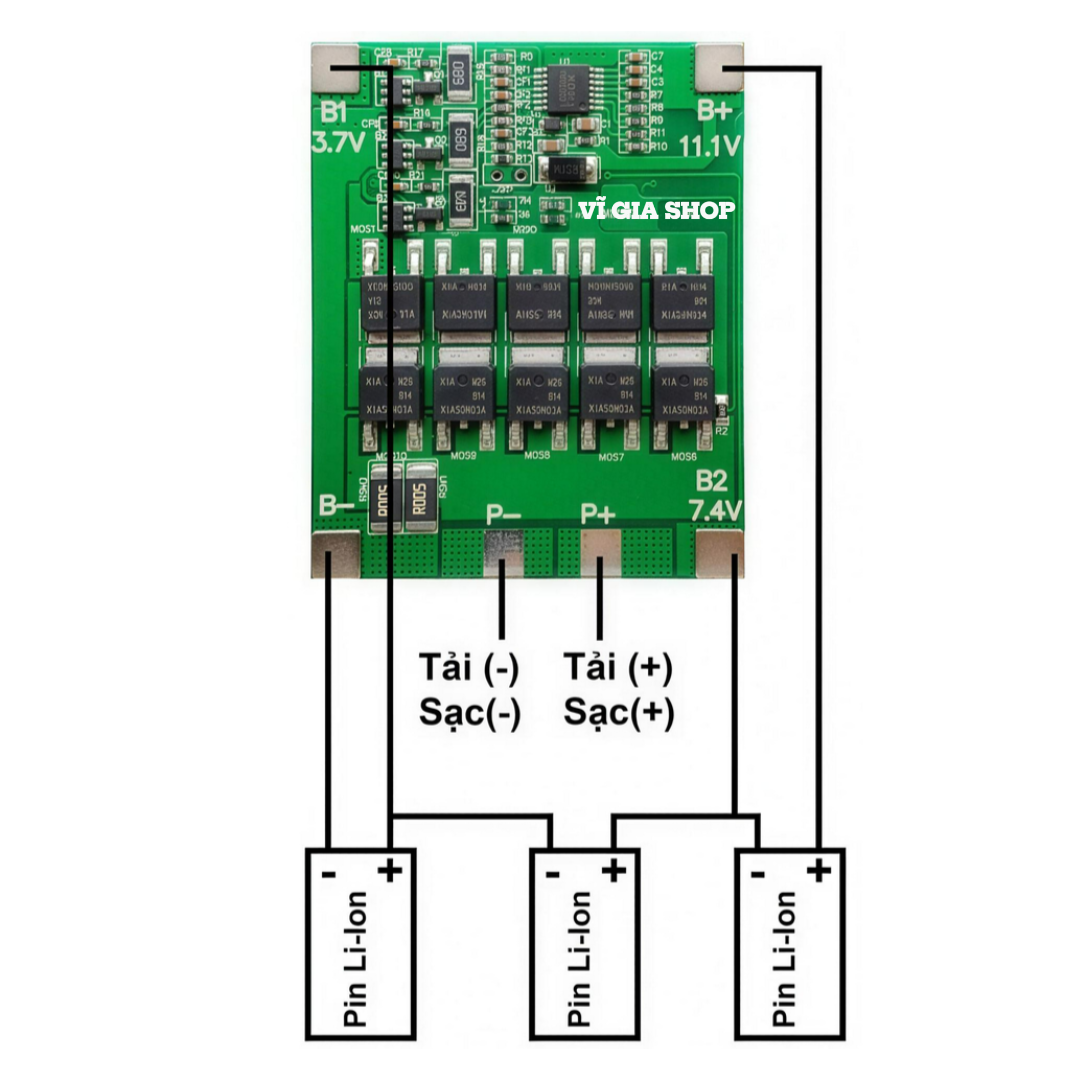

Bản Vẽ Kích Thước Hình Học Và Sơ Đồ Đấu Dây Mạch 3S BW

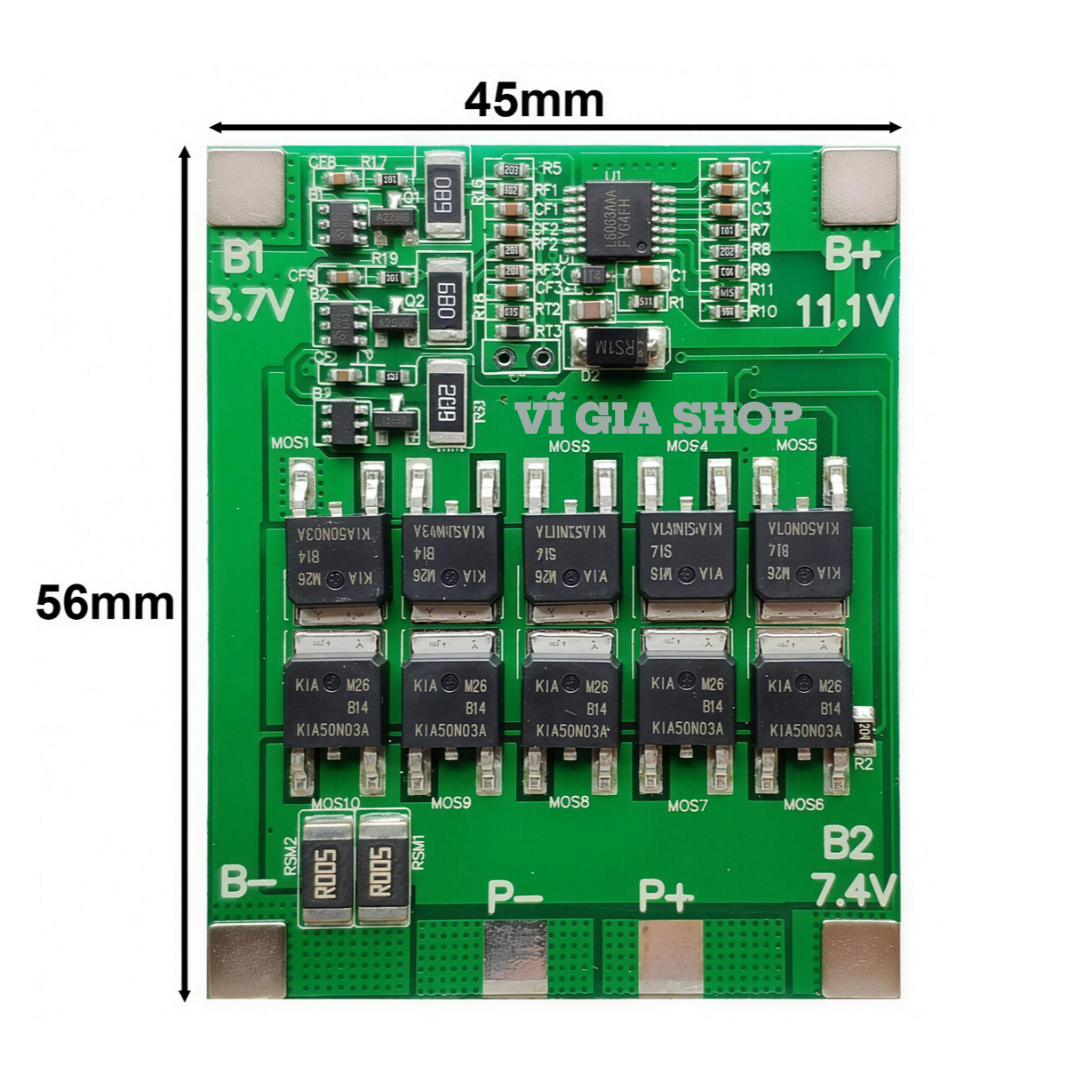

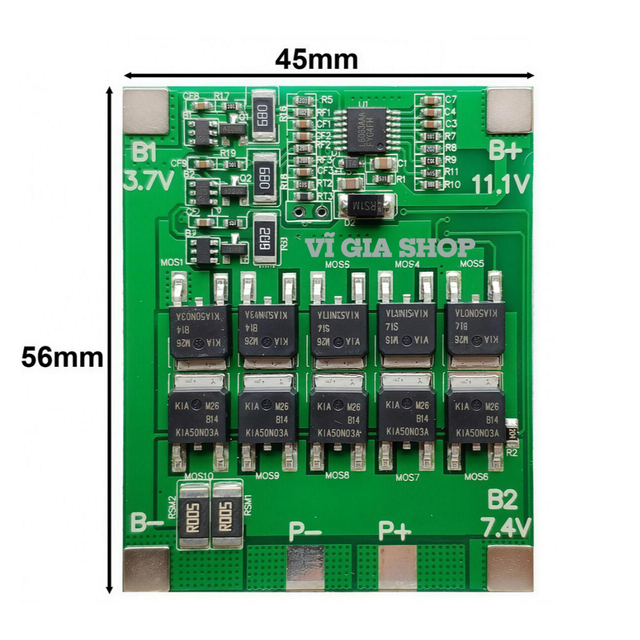

Hình 2: Chi tiết kích thước cơ khí và sơ đồ đấu nối giúp thao tác lắp ráp chuẩn xác 100%.
Thông Số Kỹ Thuật Định Danh Tiêu Chuẩn Nhà Sản Xuất
| Thông số kỹ trị cốt lõi | Chi tiết định cấp thiết bị |
|---|---|
| Model nhà máy | Mạch quản lý sạc xả 3S 12V - 12.6V 30A (Thương hiệu Chuẩn BW cao cấp) |
| Dòng hóa học tương thích | Hệ pin Lithium-Ion (Li-ion) điện áp định danh 3.7V (Sạc căng 4.2V) |
| Ngưỡng ngắt sạc đầy | 12.6V DC (Đảm bảo các cell pin đầy căng an toàn) |
| Ngưỡng xả cạn (Ngắt xả bảo vệ) | 9.6V DC (Ngăn ngừa kiệt dung lượng chết cell pin) |
| Cường độ xả liên tục | 30A (Dòng xả liên tục định mức) |
| Cường độ xả đỉnh (Khởi động) | 60A (Peak xả xung lượng ngắn khi kích hoạt máy công cụ) |
| Tính năng an toàn mở rộng | Sạc cân bằng thụ động độc lập, chống quá dòng, bảo vệ ngắn mạch |
Cẩm Nang Khuyến Nghị Kỹ Thuật Khi Đóng Pin
Mạch đóng pin công suất cao yêu cầu độ chuẩn xác tuyệt đối về thao tác cơ-điện. Quý khách vui lòng tuân thủ nghiêm ngặt quy tắc lắp đặt:
- Kết nối dây tín hiệu đúng trình tự: Bắt buộc phải đấu nối các đường cáp tín hiệu tuần tự theo sơ đồ kỹ thuật từ đường cấp thấp nhất B- (0V), qua các mốc trung gian B1 (3.7V), B2 (7.4V) rồi mới tới đường nguồn trên cùng B+ (11.1V). Việc câu sai thứ tự dây hoặc lỏng mối nối sẽ khiến ic ngắt lệnh bảo vệ và mạch không xuất điện áp.
- Cảnh báo nguy hiểm về ngược cực: Xác định chính xác vị trí cực Dương (+) và Âm (-) của toàn khối cell pin cũng như các cổng hàn sạc/xả trên mạch. Lưu ý cốt lõi: Hiện tượng hàn ngược cực tính dù chỉ trong 1 giây sẽ phá hủy cấu trúc linh kiện dán bán dẫn và gây cháy hỏng mạch ngay lập tức.
- Cân bằng nội trở đồng đều: Để tối ưu hóa mạch sạc cân bằng BW hoạt động hoàn hảo nhất, trước khi ghép khối, hãy đo đạc sàng lọc để đảm bảo các cell pin có sự đồng nhất tuyệt đối về nội trở (mΩ), điện áp (V)
