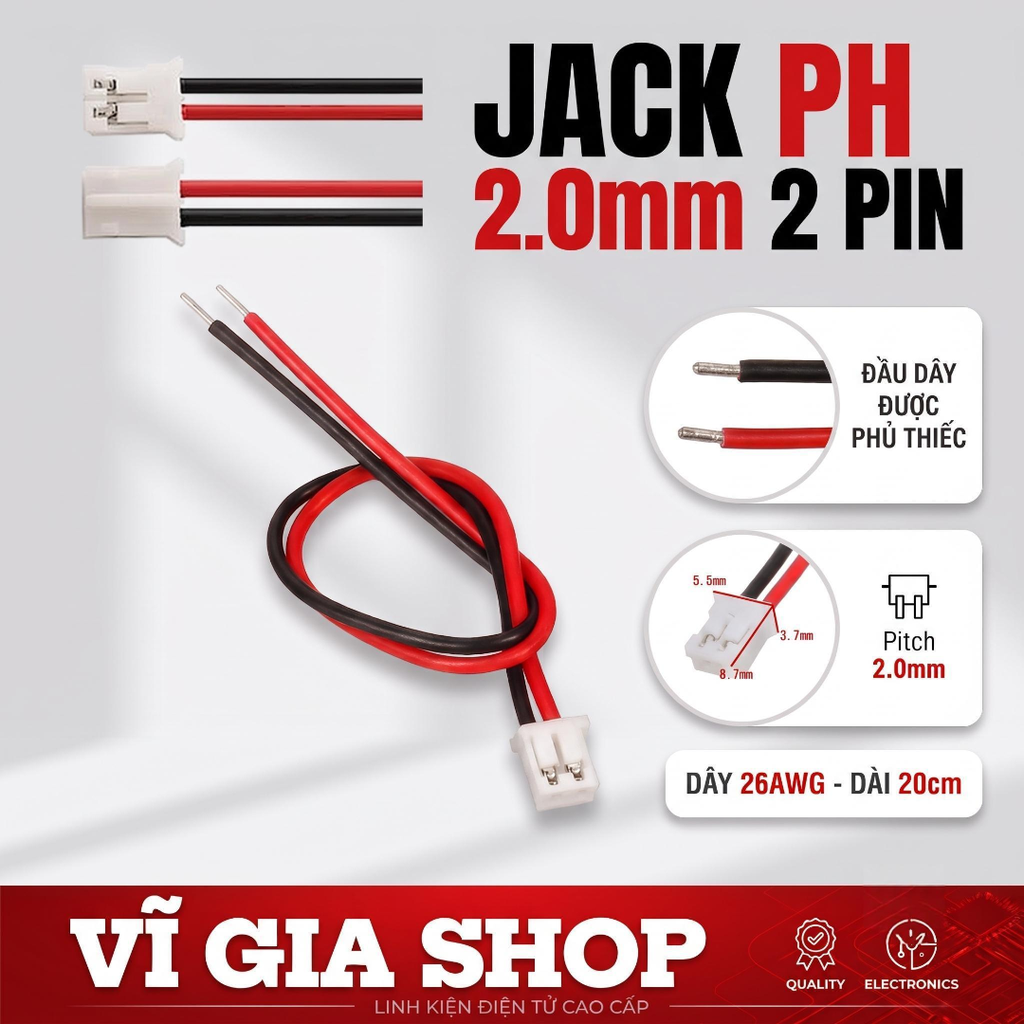

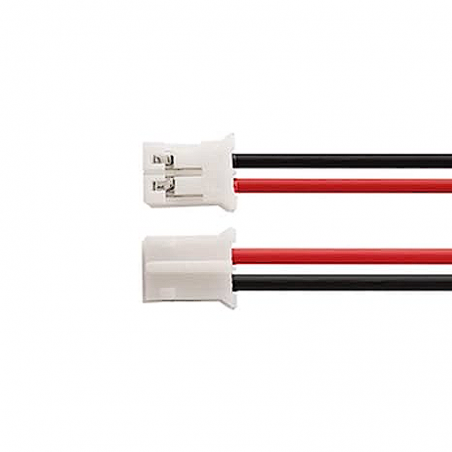

Jack Nối PH 2.0mm 2P Kèm Dây Đơn 20cm 26AWG – Đầu Nối Nguồn Mini Cho Mạch Điện Tử Tại Vĩ Gia Shop
Jack nối nguồn PH 2.0mm 2 Pin kèm dây dài 20cm chuẩn JST PH 2.0 do Vĩ Gia Shop phân phối là giải pháp kết nối điện tử nhỏ gọn, mang lại độ chính xác cơ học và khả năng tiếp xúc điện cao. Với thiết kế khoảng cách chân 2.0mm đặc trưng và đầu cos bấm máy công nghiệp chắc chắn, sản phẩm chuyên dùng để cấp nguồn pin Li-Po, liên kết các module cảm biến, mạch sạc và board mạch vi điều khiển. Đây là phụ kiện lý tưởng cho cả dây chuyền gia công thiết bị tại xưởng điện tử lẫn các dự án nghiên cứu khoa học, chế tạo robot DIY của học sinh, sinh viên.
🛠️ Bảng Thông Số Kỹ Thuật Chi Tiết
Bảng quy chuẩn thông số kỹ thuật chi tiết của dòng jack cắm mini PH 2.0mm:
| Chuẩn đầu cắm | JST PH 2.0 (Khớp mọi header đực PH 2.0mm dạng thẳng hoặc cong) |
| Thương hiệu phân phối | Vĩ Gia Shop |
| Số chân cắm (Pitch) | 2 Pin (2P) - Khoảng cách tâm giữa 2 chân: 2.0 mm |
| Kích thước đầu nhựa | 6.7mm x 5.5mm x 3.5mm (Thiết kế rãnh ngàm chống ngược cực) |

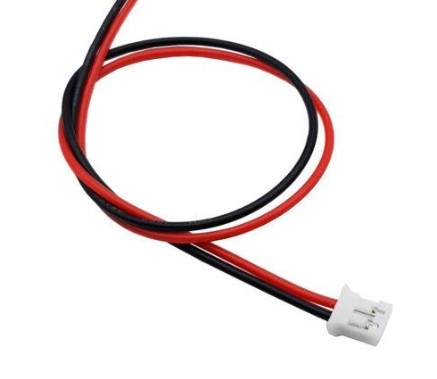

| Chiều dài & Tiêu chuẩn dây | Dây dài 20 cm – Chuẩn lõi đồng 26AWG mềm dẻo |
| Dòng & Áp định mức | Dòng tải liên tục 1A - 1.5A | Điện áp hoạt động từ 1V đến 30V DC |

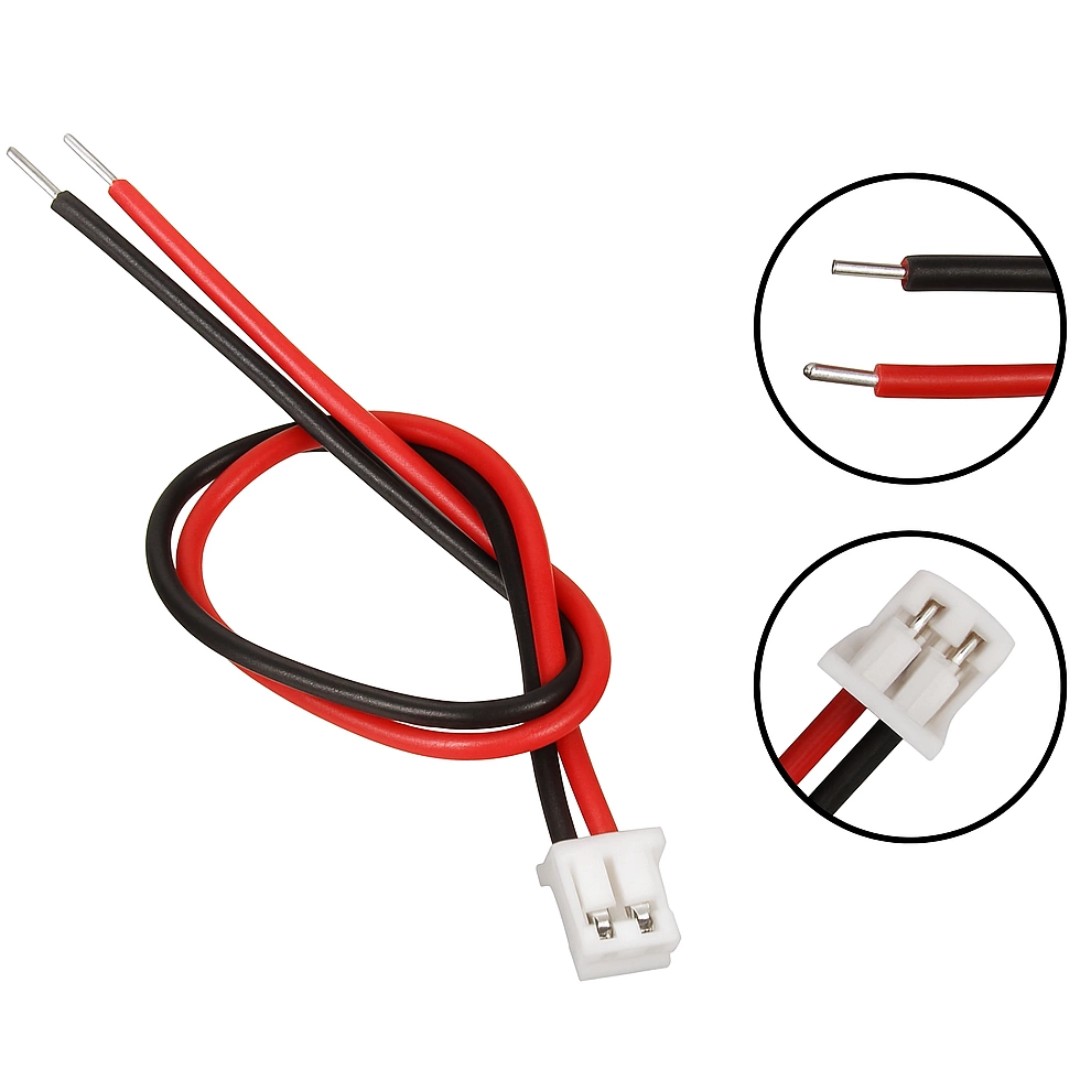

| Quy cách màu sắc | Cặp dây Đỏ cực Dương (+) và Đen cực Âm (-) tuốt nhúng chì sẵn đầu |
| Tùy chọn jack lớn hơn | Nếu cần dòng tải lớn 2A - 3A, tham khảo ngay jack nối nguồn XH 2.54mm 2P dây 22AWG |
📐 Hướng Dẫn Chọn Mua (Phân Biệt Chuẩn PH 2.0mm và Tránh Mua Nhầm)
Các loại jack cắm mini có ngoại quan tương đồng nhưng khoảng cách chân cắm lại hoàn toàn khác nhau. Quý khách vui lòng lưu ý:
- Đo khoảng cách tâm giữa 2 chân (Pitch): Chuẩn PH 2.0mm có khoảng cách giữa tâm 2 chân cắm chính xác là 2.0mm. Kích thước này nhỏ hơn chuẩn XH 2.54mm của mạch nguồn lớn và lớn hơn các chuẩn siêu mini như SH 1.25mm hay ZH 1.5mm.

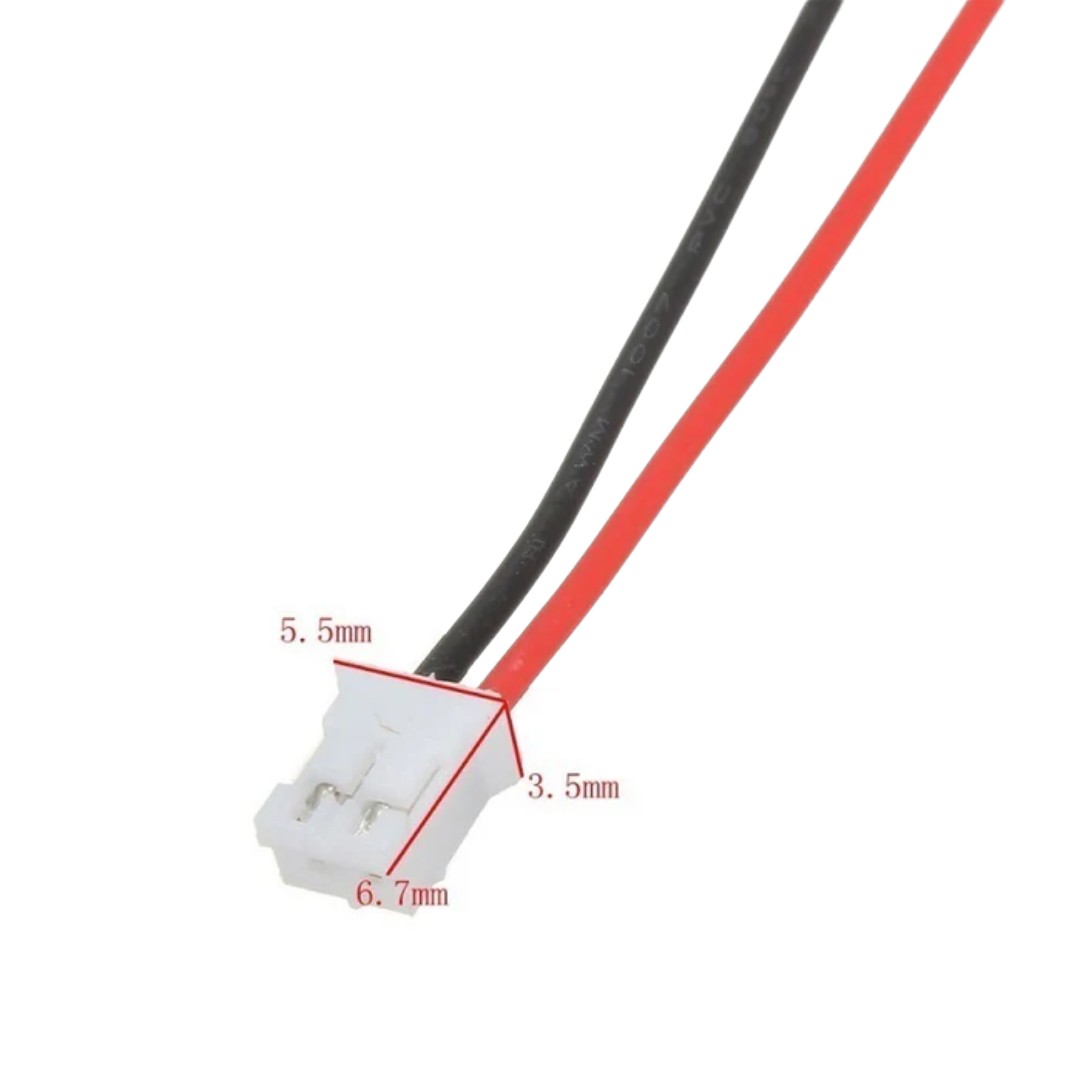

- Đối chiếu kích thước đầu nhựa: Kiểm tra cọc cắm trên bo mạch xem có vừa vặn với kích thước đầu cắm 6.7mm x 5.5mm x 3.5mm như trên bản vẽ hay không.
- Dòng điện vận hành phù hợp: Dây 26AWG được thiết kế chuyên biệt cho tải dòng nhỏ (1A - 1.5A). Nếu dùng cho mô tơ chổi than hoặc các khối tải nặng, nên nâng cấp sử dụng dây điện Silicon AWG chịu nhiệt để hạn chế quá nhiệt sụt áp.
- Cách điện mối hàn: Khi hàn nối dây vào chân pin hoặc công tắc, hãy lồng thêm một đoạn ống gen co nhiệt cách điện để bảo vệ mối nối chắc chắn và chống chạm chập cực.
✨ Ưu Điểm Phù Hợp Cho Mọi Nhu Cầu Cơ Điện & DIY
- Độ chuẩn xác cơ học cao cho xưởng sản xuất: Đầu cos kim loại được ép chặt bằng máy dập tự động, không bị tuột khi kéo giật, giúp thao tác lắp ráp dây chuyền nhanh chóng và giảm thiểu tối đa tỷ lệ lỗi tiếp xúc.
- Tiện lợi tuyệt đối cho học sinh, sinh viên và dân DIY: Tiết kiệm tối đa thời gian gia công. Dây đã được ép sẵn đầu cắm nhựa, chỉ cần cắm trực tiếp vào mạch Arduino, ESP32 hay module cảm biến mà không cần mua kìm bấm cos đắt tiền.
- Ngàm khóa chống cắm ngược cực: Thiết kế vỏ nhựa có gờ định vị thông minh, giúp người lắp ráp không thể cắm ngược chiều, bảo vệ an toàn cho IC và các linh kiện bán dẫn nhạy cảm.
💡 Ứng Dụng Phổ Biến Của Jack Nguồn Mini PH 2.0mm
- Cấp nguồn từ pin Li-Po hoặc pin Li-ion 3.7V vào mạch robot, xe điều khiển từ xa, flycam mini và các mô hình đồ chơi RC.
- Làm dây dẫn liên kết tín hiệu hoặc nguồn nuôi cho các module cảm biến (nhiệt độ, độ ẩm, khoảng cách, hồng ngoại) trong hệ thống IoT nhà thông minh.
- Sử dụng trong mạch sạc dự phòng mini, máy phun sương cầm tay, máy lọc không khí để bàn và các thiết bị gia dụng mini.
- Đấu nối mở rộng cùng cặp dây jack nguồn DC 5.5x2.1mm để tạo đầu sạc cắm ngoài tiện lợi.
Câu Hỏi Thường Gặp (FAQ) Về Jack Nối PH 2.0mm 2P
Q1: Jack cắm PH 2.0mm 2 Pin khác biệt gì so với chuẩn jack cắm XH 2.54mm?
Trả lời: Chuẩn PH 2.0mm có khoảng cách tâm giữa 2 chân cắm (Pitch) là 2.0mm cùng kích thước đầu nhựa nhỏ gọn (6.7mm x 5.5mm x 3.5mm), nhỏ hơn chuẩn XH 2.54mm (khoảng cách chân 2.54mm). Khách hàng cần đo đạc chân cọc trên bo mạch để tránh cắm nhầm kích cỡ.
Q2: Dây dẫn chuẩn 26AWG trên jack PH 2.0mm chịu được điện áp và dòng tải bao nhiêu?
Trả lời: Dây 26AWG phù hợp dẫn tín hiệu hoặc cấp nguồn tải nhỏ liên tục từ 1A đến 1.5A (điện áp an toàn từ 1V đến 30V DC), chuyên dùng cho pin sạc Li-Po/Li-ion 3.7V, bo mạch cảm biến, kit ESP32, vi điều khiển và thiết bị IoT gia đình.
✓ Chuẩn thông số 100%: Giao đúng chuẩn JST PH 2.0mm 2 Pin, chuẩn dây 26AWG dài 20cm, đầu cắm sắc nét, ngàm giữ chắc chắn.
✓ Đổi mới trong 7 ngày: Hỗ trợ 1 đổi 1 miễn phí nếu sản phẩm có lỗi kỹ thuật (đứt ngầm dây nội bộ, tuột cos hoặc sai kích thước mẫu mã).
✓ Điều kiện áp dụng: Jack nhựa và dây còn nguyên hiện trạng, chưa bị cắt cụt dây hoặc cháy sém do cấp ngược nguồn quá tải.
✓ Hỗ trợ kỹ thuật: Tư vấn sơ đồ cắm nối và chọn mua linh kiện DIY tương thích qua Hotline/Zalo: 0384 290 820 (Địa chỉ: 76/31/9 đường Phạm Đức Sơn, Phường Phú Định, Quận 8, TP. Hồ Chí Minh).
Vĩ Gia Shop chân thành cảm ơn sự đồng hành và tin tưởng của quý khách!
