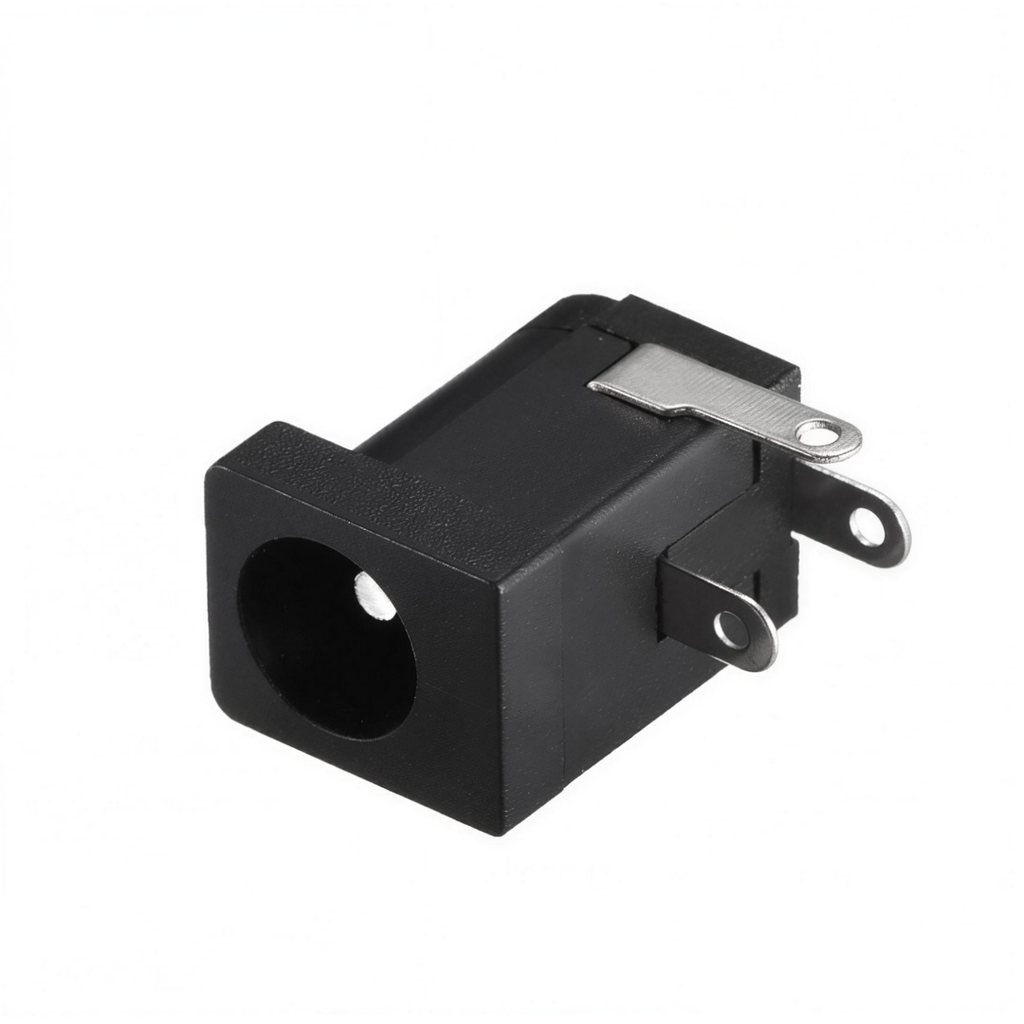

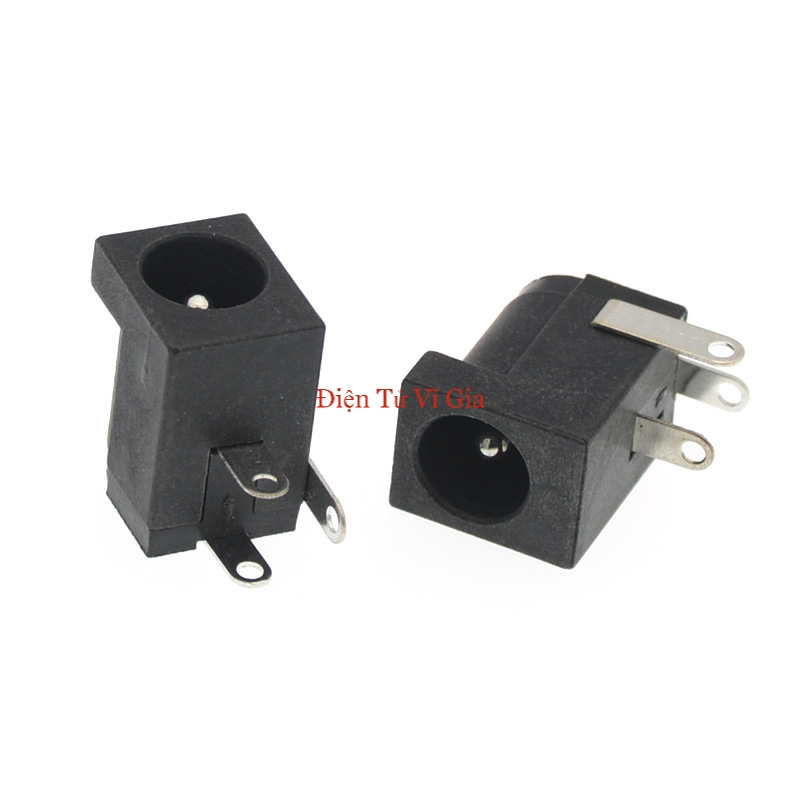

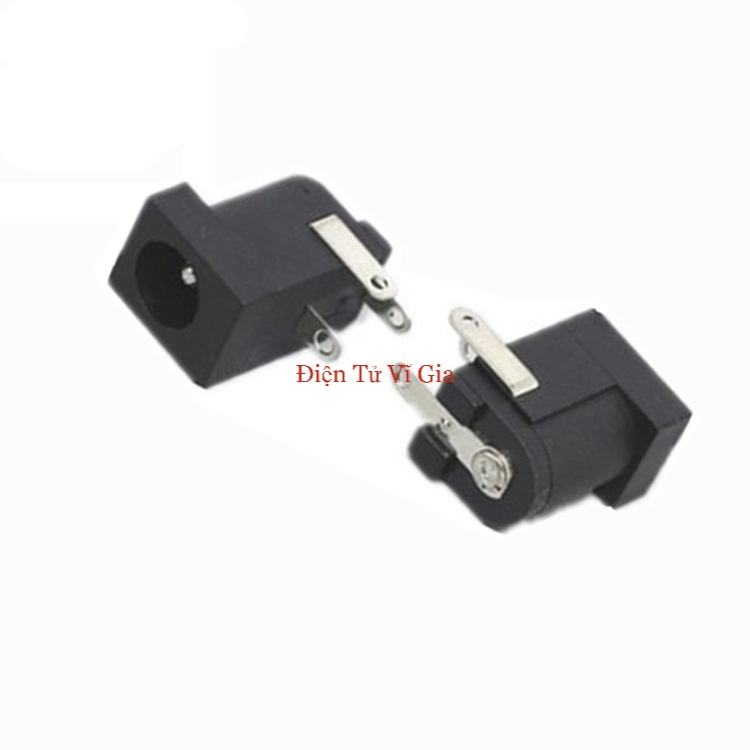

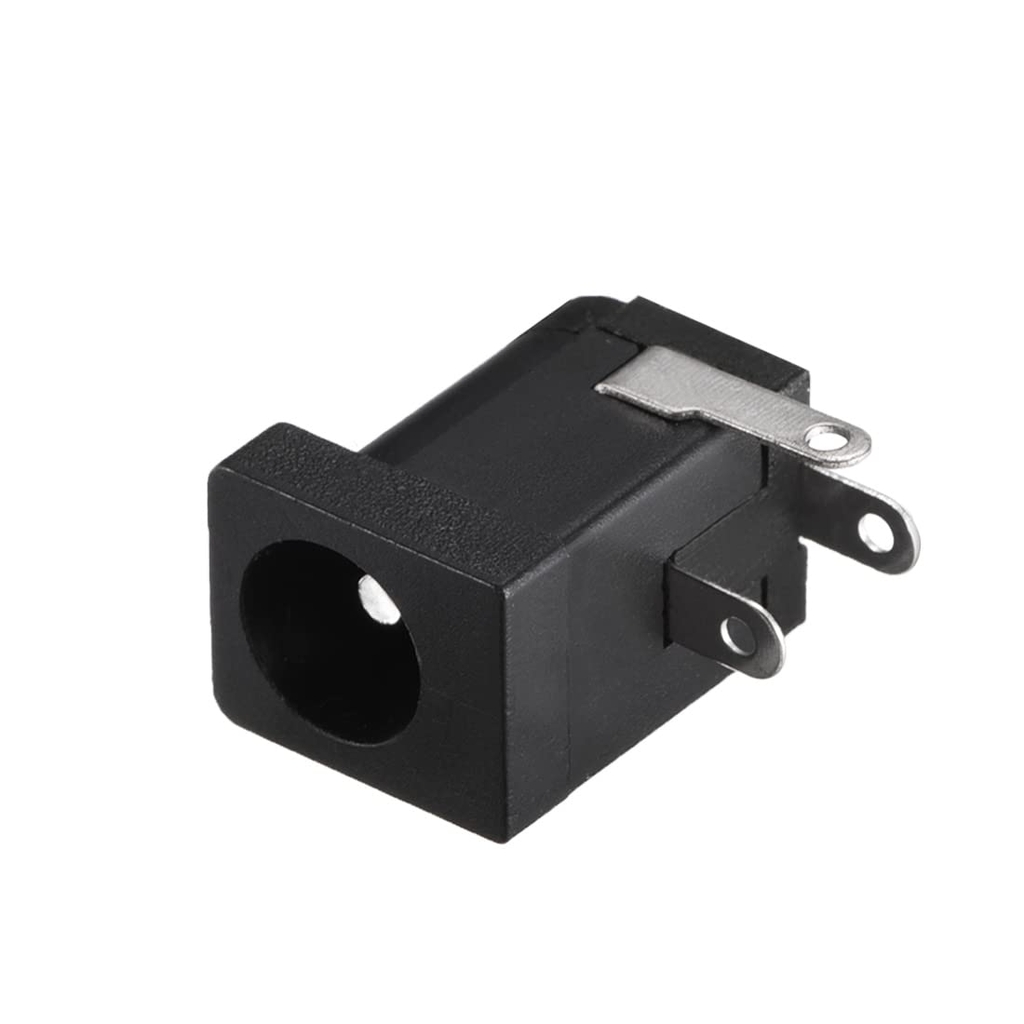

Jack Nguồn DC-005 Kích Thước 5.5mm x 2.1mm Đầu Cái Cắm Hàn Mạch 3 Chân Chuyên Dụng Tại Vĩ Gia Shop
Jack nguồn DC-005 chuẩn 5.5mm x 2.1mm do Vĩ Gia Shop phân phối là giắc cắm đầu cái (Female) chuyên dụng để cắm hàn trực tiếp lên bo mạch điện tử PCB hoặc mạch test đa năng. Sở hữu kết cấu 3 chân cơ khí vững chắc từ chất liệu đồng tiếp xúc tốt, chịu tải nhiệt súng hàn cao, đây là linh kiện lý tưởng để tạo cổng sạc adapter cho các khối pin Lithium, thiết bị nhúng Arduino, modem mạng hoặc làm cổng nhận điện áp một chiều DC đầu vào cho thiết bị điện tử.

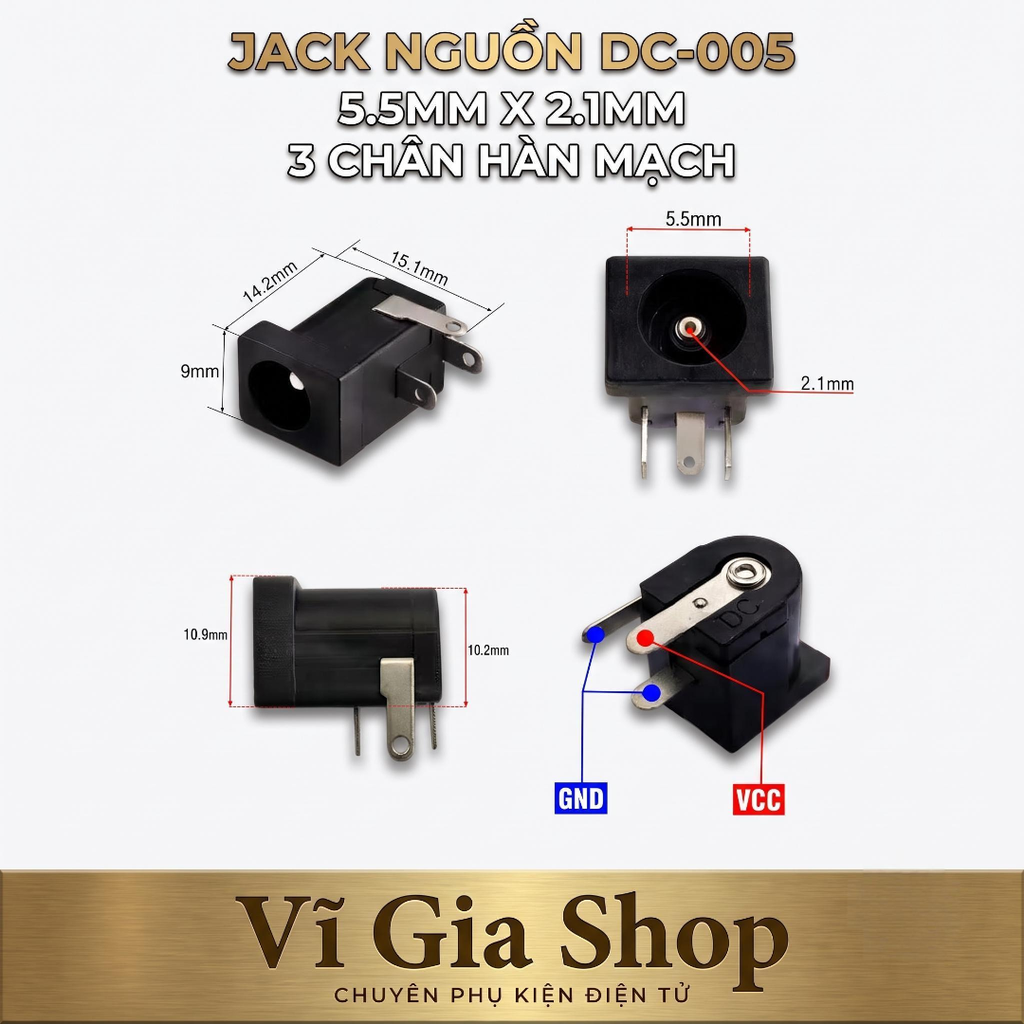

📐 Sơ Đồ Định Vị Chân Đấu Mạch (Tránh Đấu Ngược Cực Nguồn)

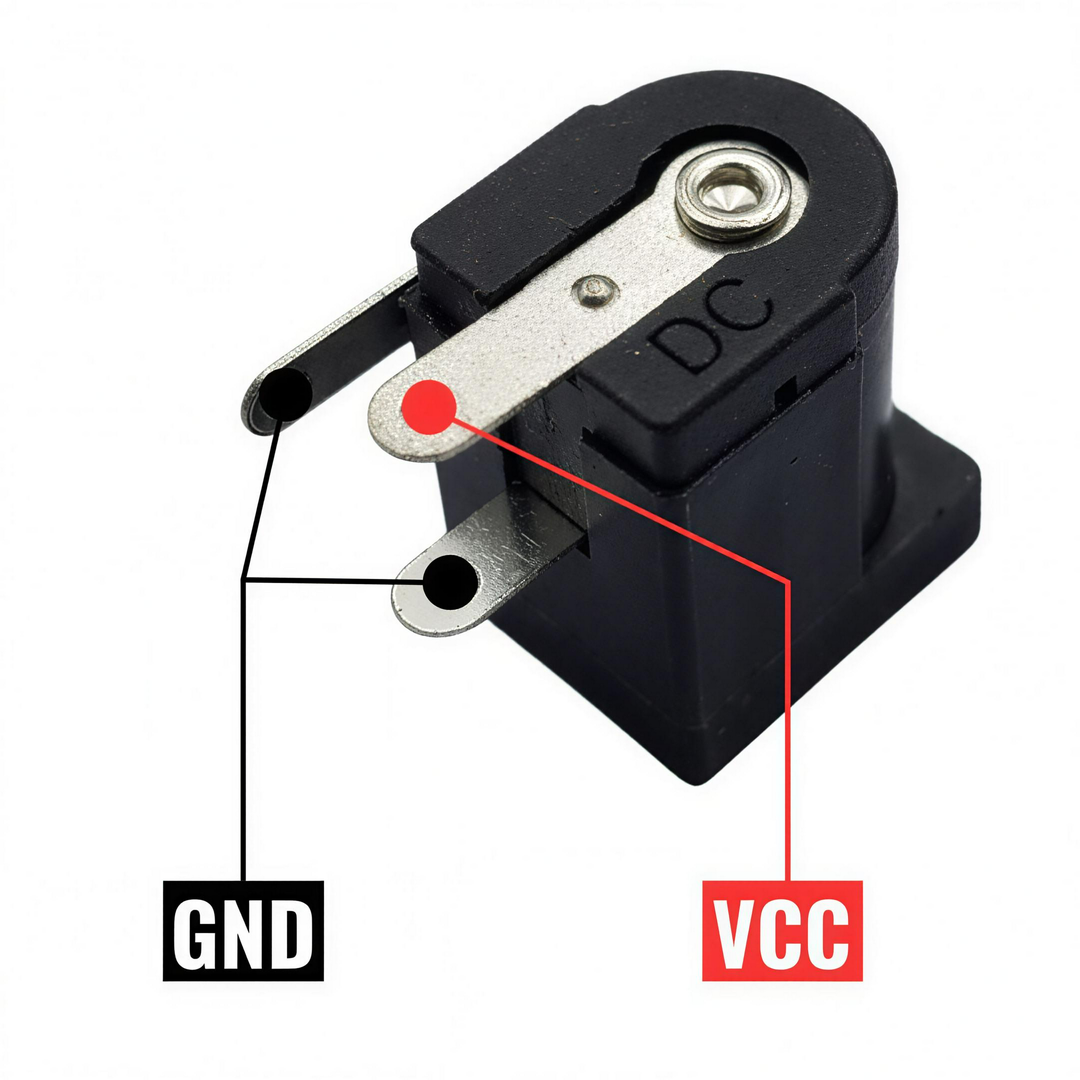

Giắc DC-005 sở hữu 3 chân hàn được thiết kế định vị cơ khí rõ ràng. Khi hàn mạch, quý khách vui lòng đối chiếu sơ đồ trên hình ảnh để đảm bảo an toàn:
- Chân 1 - Cực Dương VCC (+): Nằm ở vị trí phía cuối của thân jack, liên kết trực tiếp với kim kim loại 2.1mm ở trung tâm lõi giắc.
- Chân 2 - Cực Âm GND (-): Chân nằm ở phía sườn hông và dưới đáy, tiếp xúc trực tiếp với vòng kim loại đường kính ngoài 5.5mm của giắc cắm.
- Chân 3 - Chân tiếp điểm ngắt mạch tự động: Hoạt động như một công tắc cơ học thường đóng (tiếp xúc với chân 2 khi chưa cắm sạc). Khi cắm đầu adapter bên ngoài vào, lẫy sẽ tự tách rời để ngắt đường nguồn pin nuôi mạch, bảo vệ thiết bị an toàn.
Bảng Thông Số Kỹ Thuật Chi Tiết Jack DC-005
Quý khách đối chiếu thông số quy cách chi tiết của sản phẩm dưới đây:
| Mã linh kiện | DC-005 (Đầu cái / Female hàn bo) |
| Thương hiệu phân phối | Vĩ Gia Shop |
| Kích thước chân cắm | Đường kính ngoài 5.5mm | Trục kim trong 2.1mm |
| Số chân hàn mạch | 3 chân cắm xuyên lỗ PCB |
| Chất liệu tiếp điểm | Đồng đàn hồi mạ thiếc, bắt chì hàn nhạy, dẫn điện tốt |
| Chất liệu vỏ ngoài | Nhựa PBT kỹ thuật chịu nhiệt cao, chống cháy biến dạng |
| Điện áp & Dòng chịu tải | Tối đa 30V DC – Dòng tải ổn định từ 1A đến 3A |
| Dây dẫn khuyến nghị | Dùng kèm dây điện Silicon 24AWG chịu nhiệt để câu nối mạch gọn gàng |
Ưu Điểm Vượt Trội Của Jack Nguồn DC-005 Tại Vĩ Gia Shop
- Nhựa kỹ thuật PBT chịu nhiệt độ cao: Thách thức các mỏ hàn nhiệt công suất lớn, lớp vỏ nhựa PBT dẻo dai không bị chảy sun teo hay làm lệch vị trí kim lẫy đồng bên trong trong suốt quá trình chấm hàn chì.
- Lẫy đồng đàn hồi tiếp xúc mút chặt: Kháng mài mòn hoàn hảo sau hàng ngàn lần cắm rút, cổng cắm đạt độ mút ôm khít đầu adapter, triệt tiêu hoàn toàn lỗi phóng tia lửa điện hay chập chờn tiếp điểm nguồn.
- Phom cơ khí chuẩn chân cắm PCB: Khoảng cách chân thiết kế chuẩn, cắm thẳng lọt khít vào các lỗ định vị trên bo mạch phíp lỗ đa năng hoặc bo mạch in sẵn, nâng cao năng suất lắp ráp xưởng.
Ứng Dụng Thực Tế Phổ Biến Trong Ngành Điện Tử & Đóng Pin
- Hàn mạch tạo cổng cắm sạc adapter trực tiếp cho các khối pin máy khoan, loa kéo, thiết bị cầm tay. Sau khi hoàn thiện, bạn có thể cắm sạc bằng các bộ sạc pin Li-ion 3S 12.6V hoặc sạc pin Li-ion 5S 21V tự ngắt đầu cắm tròn 5.5mm.
- Làm giắc nhận nguồn một chiều DC đầu vào 5V, 9V, 12V, 24V cho các mạch vi điều khiển Arduino, mạch sạc pin dẹt, module relay và mạch IoT.
- Thay thế, sửa chữa cổng cắm sạc DC bị gãy lẫy, lỏng chân trên modem Wifi, camera giám sát CCTV, đàn organ mini và đồ gia dụng smarthome.
- Kiểm soát thời gian hàn chì: Giữ mỏ hàn trên chân giắc từ 1 - 2 giây với lượng thiếc vừa đủ để mối chì ngấu bóng, không giữ nhiệt quá lâu để bảo vệ cấu trúc nhựa.
- Sử dụng dây dẫn tương thích: Với cổng sạc nguồn phụ, bạn có thể kết hợp cùng dây điện Silicon 24AWG hoặc 22AWG để đi dây gọn gàng trong khoang hộp.
- Bọc cách điện an toàn: Sử dụng gen co nhiệt cách điện bọc kín chân sau khi hàn dây nối để tránh nguy cơ chạm chập vỏ máy kim loại.
Câu Hỏi Thường Gặp (FAQ) Về Jack Nguồn DC-005
Q1: Jack nguồn DC-005 chuẩn 5.5x2.1mm 3 chân hàn có thứ tự định vị đấu nối như thế nào?
Trả lời: Jack DC-005 gồm 3 chân: Chân 1 (phía sau thân) là cực Dương VCC (+) nối với kim giữa 2.1mm; Chân 2 (dưới đáy) là cực Âm GND (-) nối với vòng ngoài 5.5mm; Chân 3 (bên sườn) là chân tiếp điểm phụ tự ngắt khi cắm adapter.
Q2: Chân tiếp điểm phụ thứ 3 trên jack DC-005 có tác dụng gì trong mạch sạc pin?
Trả lời: Chân thứ 3 đóng vai trò như một công tắc cơ học thường đóng nối với chân GND. Khi cắm đầu adapter sạc ngoài vào, lẫy kim loại sẽ tự tách ra để ngắt nguồn nuôi tải từ pin, bảo vệ thiết bị không bị xung áp trong lúc sạc.
✓ Chuẩn thông số 100%: Sản phẩm đúng chuẩn kích thước DC-005 (5.5mm x 2.1mm), chân đồng dày dặn, nhựa PBT chịu nhiệt cao.
✓ Đổi trả linh hoạt 7 ngày: Hỗ trợ 1 đổi 1 nhanh chóng nếu linh kiện bị dập vỡ, chân tiếp điểm cong gãy do vận chuyển.
✓ Điều kiện đổi mới minh bạch: Linh kiện hoàn trả yêu cầu còn nguyên trạng ban đầu, chưa qua chấm hàn chì nhiệt hoặc bẻ cong chân cơ học.
✓ Hỗ trợ kỹ thuật: Tư vấn sơ đồ câu chân và giải pháp mạch nguồn miễn phí qua Hotline/Zalo: 0384 290 820 (Địa chỉ: 76/31/9 đường Phạm Đức Sơn, Phường Phú Định, Quận 8, TP. Hồ Chí Minh).
