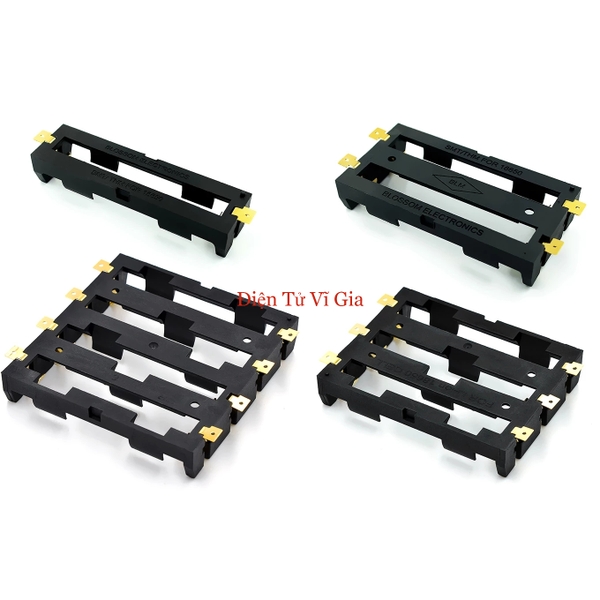

Đế Khay Gá Pin 18650 Chân Đồng Hàn Dán Bề Mặt SMD SMT (1 Cell - 2 Cell - 3 Cell - 4 Cell)
Trong thiết kế và chế tạo bo mạch điện tử hiện đại, việc tối ưu diện tích đi dây và hạn chế tối đa suy hao điện áp tại các đầu tiếp xúc cell pin luôn là yếu tố sống còn. Vĩ Gia Shop phân phối dòng đế khay gá pin 18650 chân hàn dán bề mặt SMD / SMT chuyên dụng. Khác với các loại khay chân xuyên lỗ (DIP) cồng kềnh, cấu trúc chân dán phẳng cho phép gắn trực tiếp lên pad đồng của phôi mạch PCB, giúp các dự án robot DIY, module vi điều khiển và pack pin dự phòng đạt độ thẩm mỹ công nghiệp cao và hoạt động bền bỉ.
Bảng Tra Cứu Kích Thước Khay Gá Pin 18650 SMD Thiết Kế Layout Mạch
Quý khách đối chiếu thông số hình học thực tế dưới đây để tạo footprint và layout sơ đồ mạch in dán SMT chính xác nhất:
| Phân Loại Biến Thể | Chiều Dài (L) | Chiều Rộng (W) | Chiều Cao (H) | Kiểu Chân Tiếp Xúc |
|---|---|---|---|---|

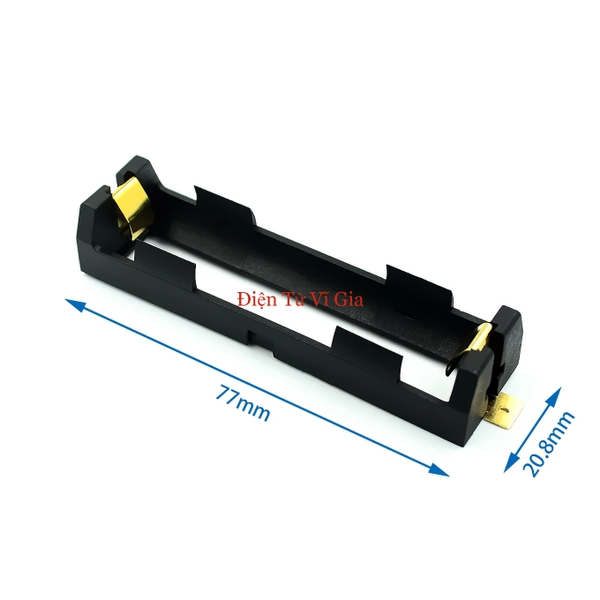

| Đế Khay Đơn 1 Pin (1 Cell) | 77.0 mm | 20.8 mm | 21.0 mm | Hàn dán phẳng SMD / SMT |

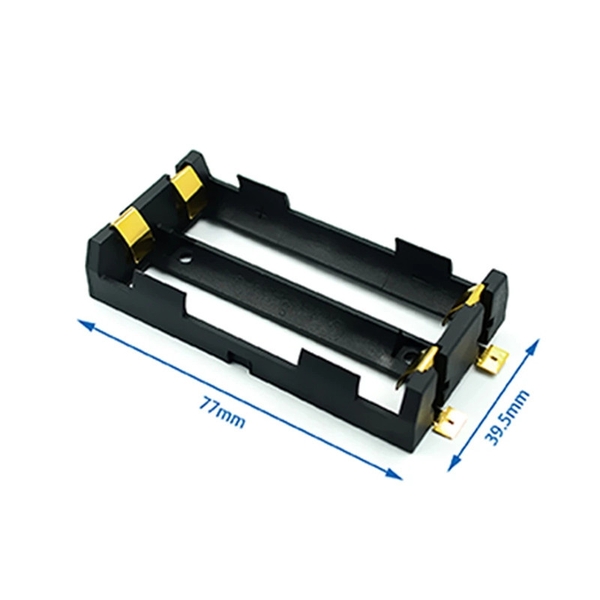

| Đế Khay Đôi 2 Pin (2 Cell) | 77.0 mm | 39.5 mm | 21.0 mm | Hàn dán phẳng SMD / SMT |

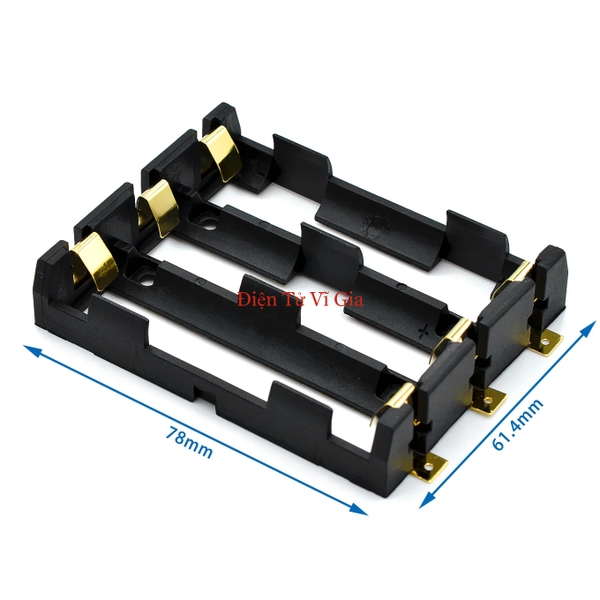

| Đế Khay Ba 3 Pin (3 Cell) | 78.0 mm | 61.4 mm | 21.0 mm | Hàn dán phẳng SMD / SMT |

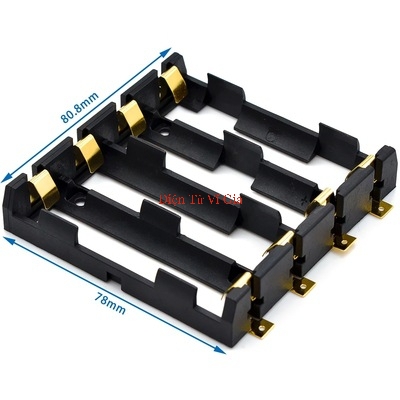

| Đế Khay Bốn 4 Pin (4 Cell) | 78.0 mm | 80.8 mm | 21.0 mm | Hàn dán phẳng SMD / SMT |
Ưu Điểm Vượt Trội Của Đế Pin 18650 Hàn Dán SMD Tại Vĩ Gia Shop
1. Khung nhựa ABS nguyên sinh chịu nhiệt, đàn hồi cao
Sản phẩm được đúc từ 100% nhựa ABS nguyên sinh loại 1 với thành vách gia cố dày dặn. Chất liệu này giúp ngàm giữ cell pin luôn ôm khít thân pin 18650, chống bai dão sau nhiều chu kỳ tháo lắp. Đặc biệt, nhựa ABS có khả năng cách điện an toàn và chịu được nhiệt độ mỏ hàn thiếc mà không bị biến dạng hay nóng chảy.
2. Tiếp điểm lá đồng mạ niken giảm nội trở, chống tụt áp
Lá tiếp điểm dán phẳng được chế tạo bằng đồng định hình nguyên khối, phủ lớp mạ niken chống oxy hóa và rỉ sét hoen ố. Cơ cấu lẫy ép có lực đàn hồi mạnh, hạn chế tối đa điện trở tiếp xúc giữa cell pin và mạch, ngăn chặn hiện tượng quá nhiệt tại chân cực khi xả tải công suất lớn.
3. Độ hoàn thiện cơ khí cao, tích hợp chống ngược cực
Mỗi rãnh khay đều có ký hiệu cực dương (+) và cực âm (-) dập nổi trực quan dưới đáy. Chi tiết này hỗ trợ người lắp ráp đặt chiều pin chính xác ngay từ thao tác đầu tiên, loại trừ hoàn toàn nguy cơ lắp ngược cực gây chập mạch, hư hại linh kiện bán dẫn hay cháy bo mạch.
Ứng Dụng Đa Năng Trong Dự Án Điện Tử & Đóng Nguồn DIY
Khay pin 18650 chân hàn dán SMD hỗ trợ linh hoạt cả cấu hình nối tiếp (tăng điện áp lên 7.4V, 11.1V, 14.8V) hoặc song song (tăng dung lượng mAh):
- Cấp nguồn ổn định cho bo mạch vi điều khiển dán SMT: ESP32, ESP8266, STM32, Arduino và các module cảm biến IoT.
- Chế tạo trạm sạc dự phòng mini, dock sạc cell pin thông minh, mạch UPS lưu điện liên tục cho camera an ninh và router Wi-Fi.
- Thiết bị âm thanh tự chế: Mạch khuếch đại âm thanh, mạch loa Bluetooth mini yêu cầu nguồn điện gọn gàng, cách ly rung chấn tốt.
- Làm đế test đo nội trở, kiểm tra dung lượng xả độc lập cho cell 18650 trước khi tiến hành bấm kẽm đóng khối pin lớn.
✓ Chuẩn thông số 100%: Đúng mô tả kỹ thuật, đúng kích thước phôi nhựa và chân tiếp xúc đồng mạ niken dẫn điện tốt.
✓ Chính sách đổi trả: Hỗ trợ đổi mới 1-1 nhanh chóng nếu sản phẩm có lỗi từ nhà sản xuất hoặc nứt vỡ do vận chuyển.
✓ Giao hàng toàn quốc: Đóng gói cẩn thận bằng xốp bóng khí, giữ nguyên vẹn form chân dán phẳng, hỗ trợ kiểm hàng COD khi nhận.
✓ Hỗ trợ kỹ thuật: Tư vấn sơ đồ đấu nối và giải pháp đóng pin nguồn miễn phí qua Hotline/Zalo: 0384 290 820 (Địa chỉ: 76/31/9 Phạm Đức Sơn, P. Phú Định, Q.8, TP.HCM).
Vĩ Gia Shop chân thành cảm ơn sự đồng hành và tin tưởng của quý khách!
