Giắc Cắm Nguồn Chịu Tải Cao XT30 & XT60 (Mạ Vàng Chuẩn Amass – Đực & Cái) Tại Vĩ Gia Shop
Giắc cắm dòng XT-Series (XT30 & XT60) phân phối bởi Vĩ Gia Shop là giải pháp kết nối nguồn DC chuyên dụng, được gia công bằng chất liệu cao cấp để truyền tải dòng điện lớn một cách ổn định, êm ái và an toàn. Sản phẩm là sự lựa chọn số 1 của các thợ đóng pin và anh em DIY chuyên dùng cho hệ thống pin Lithium (LiPo, Li-ion), thiết bị điều khiển từ xa (xe RC, cano, drone FPV), xe đạp điện, máy công cụ và mạch công suất lớn.
I. Bảng So Sánh Thông Số Kỹ Thuật Chi Tiết Giữa XT30 và XT60
Quý khách đối chiếu thông số cơ khí và dòng tải điện định mức dưới đây để chọn đúng phân loại:
| Tiêu chí / Thông số kỹ thuật | Giắc Nguồn XT60 | Giắc Nguồn XT30 |
|---|---|---|
| Dòng tải định mức (Liên tục) | 30A liên tục | 15A liên tục |
| Dòng tải xung tức thời (Peak) | 60A (Xung khởi động) | 30A (Xung khởi động) |
| Điện áp định mức tối đa | DC 500V | DC 220V |
| Trở kháng tiếp xúc | 0.55 mΩ (Siêu thấp, không sụt áp) | 0.70 mΩ (Dẫn điện nhanh) |
| Kích thước dây khuyến dùng | Dây silicon 12 AWG - 14 AWG | Dây silicon 14 AWG - 18 AWG |
| Khoảng cách tâm 2 chân | 7.0 mm | 5.0 mm |
| Mặt cắt ngang (Rộng x Cao) | 15.7 mm x 8.0 mm | 10.8 mm x 5.6 mm |
| Kích thước Giắc Cái (Female) | Dài vỏ: 15.5mm | Tổng dài: 20mm | Dài vỏ: 11.8mm | Tổng dài: 14.8mm |
| Kích thước Giắc Đực (Male) | Dài vỏ: 16.0mm | Tổng dài: 22.7mm | Dài vỏ: 12.8mm | Tổng dài: 15.5mm |
| Quy cách đóng gói | 1 Cặp gồm: 1 Giắc Đực (Male) + 1 Giắc Cái (Female) | |
Bản Vẽ Kỹ Thuật Kích Thước Hình Học Giắc XT30 & XT60

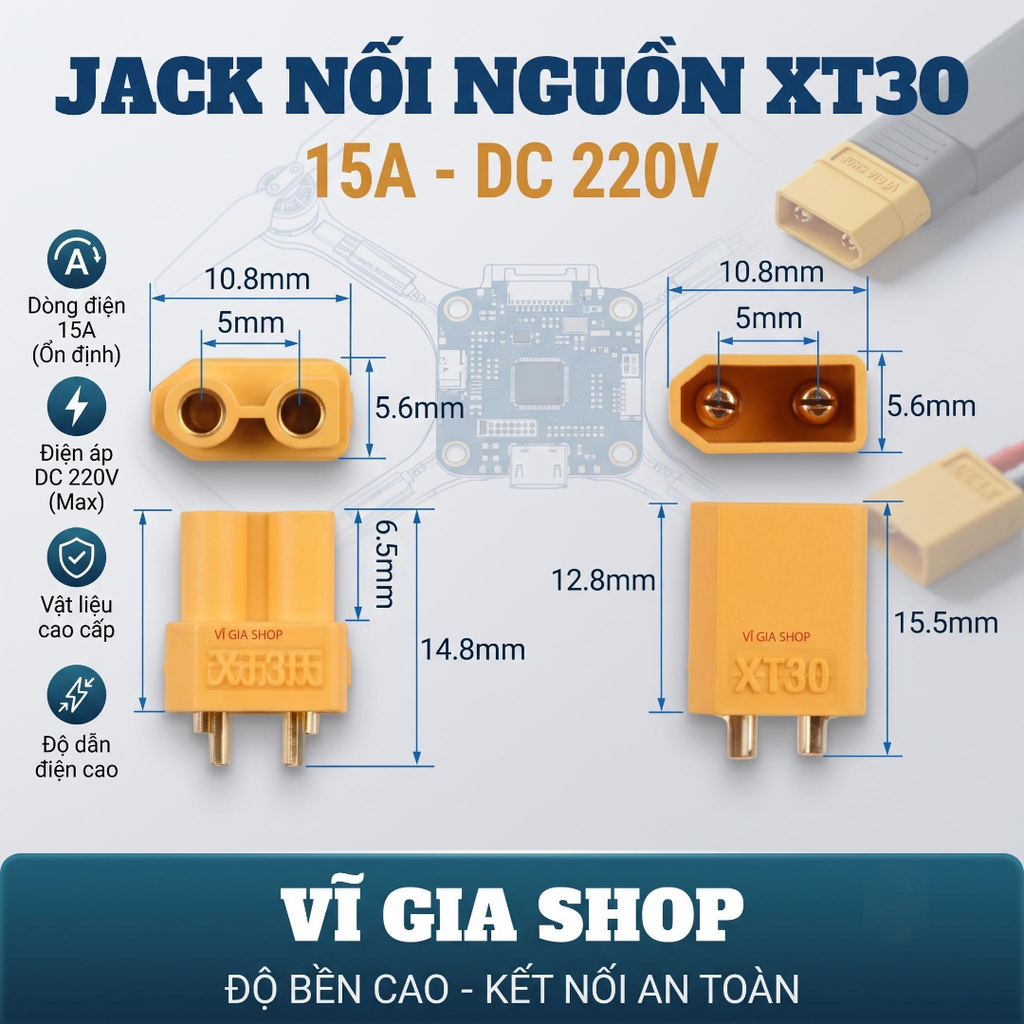

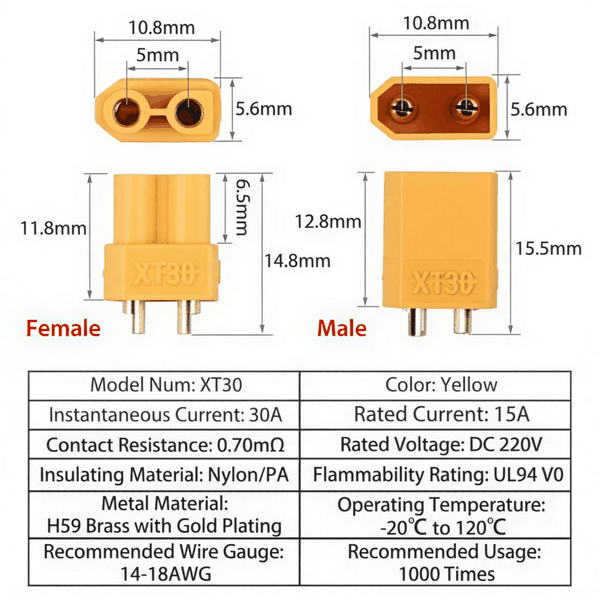

Bản vẽ kích thước chi tiết Giắc XT30

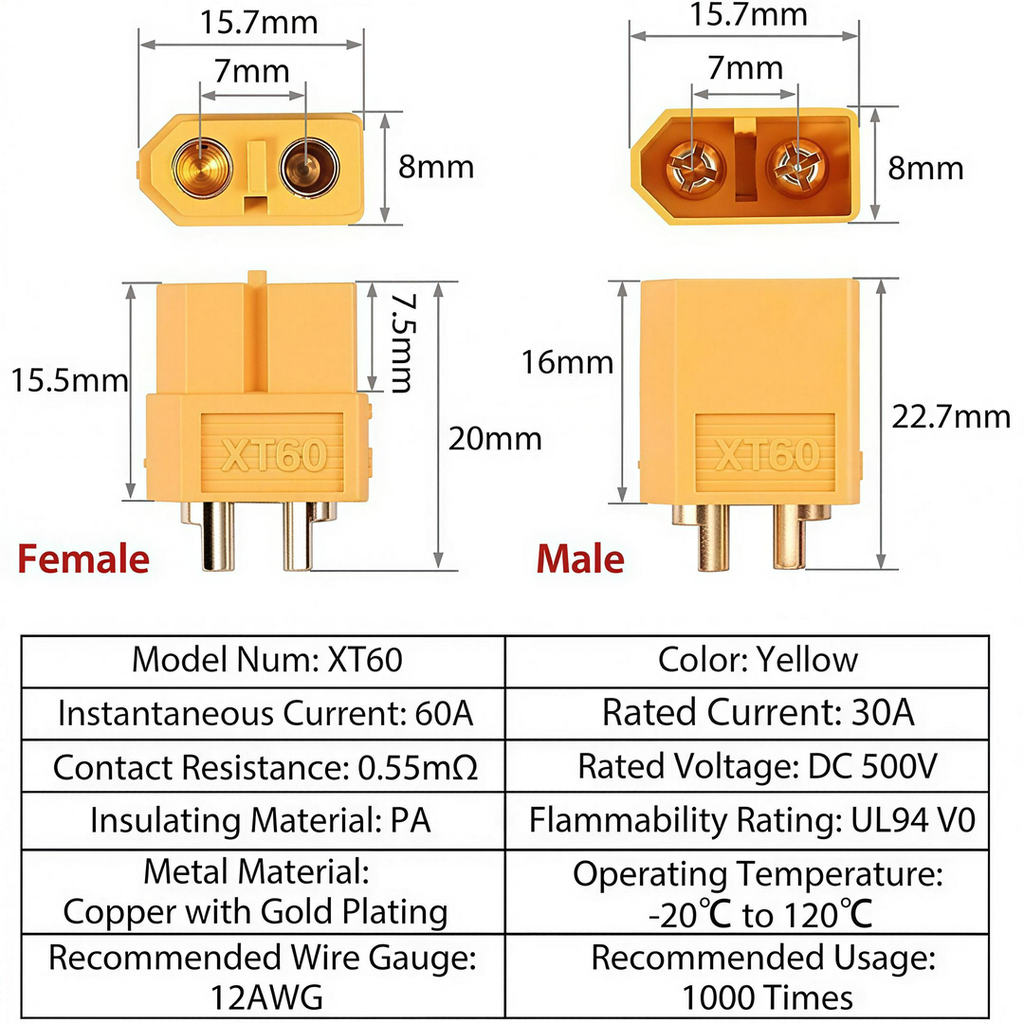

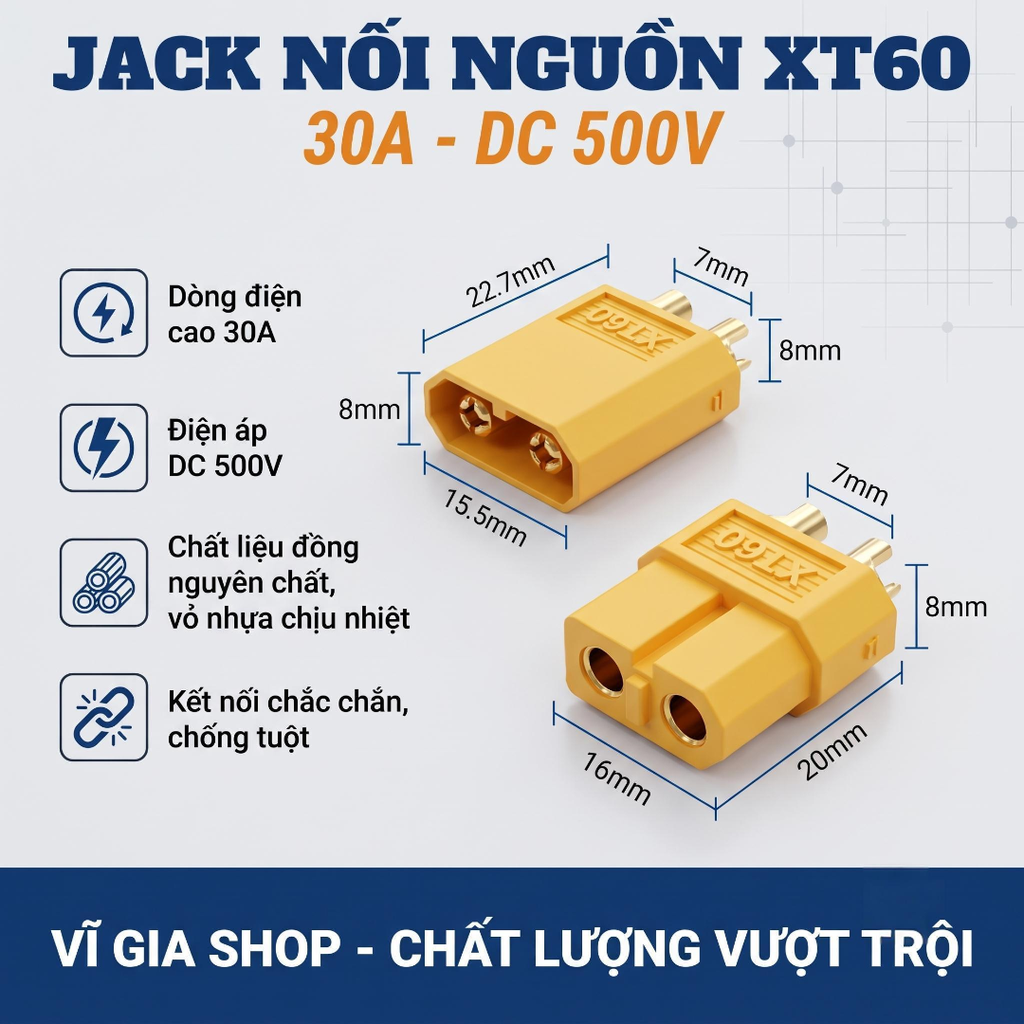

Bản vẽ kích thước chi tiết Giắc XT60
II. Đặc Điểm Nổi Bật Và Cấu Tạo Đẳng Cấp
- Lõi đồng H59 mạ vàng cao cấp: Tiếp điểm được tiện đúc từ đồng nguyên khối mạ vàng dày dặn. Thiết kế giắc chuối xẻ rãnh đàn hồi giúp diện tích tiếp xúc điện cực đại, triệt tiêu tia lửa điện khi cắm và chống oxy hóa bề mặt hoàn hảo.
- Vỏ nhựa PA Nylon chống cháy chuẩn UL94 V0: Lớp vỏ bảo vệ làm từ chất liệu Nylon pha sợi thủy tinh chịu dải nhiệt từ -20°C đến 120°C, đạt chứng nhận chống cháy UL94 V0 (tự tắt khi gặp lửa), không bị mềm chảy vỏ khi hàn thiếc hay xả tải cao.
- Thiết kế khuyết góc chống cắm ngược cực: Thân giắc được vát góc chữ D một bên đặc trưng, loại bỏ 100% nguy cơ cắm nhầm chiều âm dương gây chập cháy thiết bị và nổ cell pin.
- Độ bền cơ học vượt trội: Khớp găm mút chắc chắn, chịu được chu kỳ cắm rút lên tới hơn 1000 lần liên tục mà không bị giãn chân hay lỏng lẻo tiếp xúc.
- Hốc hàn khoét bán nguyệt: Đuôi chân cắm khoét sẵn hốc hàn thiếc nửa hở, giúp chì hàn ngấu sâu và bám chắc vào lõi dây đồng một cách nhanh gọn, phẳng đẹp.
III. Ứng Dụng Thực Tế Rộng Rãi Trong Đóng Khối Pin & Mô Hình
- Hệ thống pack pin & trạm sạc: Làm cổng xả nguồn chính cho các khối pack pin Lithium LiFePO4, Li-ion 3S, 4S, 5S đến 12S của máy khoan, trạm năng lượng lưu trữ và bình ắc quy xe điện.
- Mô hình điều khiển RC: XT60 chuyên dùng cho xe điều khiển tốc độ cao 1:8, cano thuyền đua RC, máy bay cánh bằng. XT30 là chuẩn cắm bắt buộc cho các dòng Flycam, Drone FPV racing cỡ nhỏ.
- Kết nối tải công suất: Dùng làm giắc cắm trích xuất nguồn cho máy in 3D, nguồn tổ ong, mạch hạ áp công suất lớn và máy công cụ cầm tay. (Quý khách có thể kết hợp cùng sản phẩm cặp dây jack nối SM 2.54mm cho các đường tín hiệu điều khiển phụ).
- Cắm hai đầu đực cái vào nhau khi hàn: Nhiệt độ cao từ mỏ hàn có thể làm chân kim đồng xê dịch nhẹ; việc cắm đối xứng giắc đực và cái vào nhau trong lúc hàn sẽ giúp cố định chân kim thẳng tắp tuyệt đối.
- Tráng thiếc trước: Luôn tráng đẫm chì hàn vào cả lõi dây điện và hốc hàn của chân giắc trước khi ghép chúng lại với nhau để mối chì ngấu bóng và dẫn điện tối đa.
- Bọc co nhiệt cách điện: Luôn lồng sẵn ống gen co nhiệt vào dây điện trước khi hàn để bọc kín mối nối sau khi hoàn thiện, tránh rủi ro chạm chập vỏ máy.
Câu Hỏi Thường Gặp (FAQ) Về Giắc Cắm Nguồn XT30 & XT60
Q1: Giắc cắm XT30 và XT60 khác nhau như thế nào và nên chọn loại nào?
Trả lời: XT30 nhỏ gọn hơn, chịu dòng liên tục 15A (đỉnh 30A), dùng cho dây 14-18AWG thích hợp cho drone FPV mini, pin nhỏ. XT60 chịu dòng liên tục 30A (đỉnh 60A), dùng cho dây 12AWG chuyên dùng cho pin máy công cụ, xe RC 1:8, cano mô hình và xe điện.
Q2: Giắc XT30 và XT60 có bị nóng chảy vỏ nhựa khi hàn chì hoặc chạy tải nặng không?
Trả lời: Không. Lớp vỏ giắc được làm từ chất liệu nhựa Nylon pha sợi thủy tinh chịu nhiệt từ -20°C đến 120°C đạt chuẩn chống cháy UL94 V0, không bị mềm biến dạng khi thao tác hàn thiếc và không lo chảy vỏ khi chạy dòng xả cao.
✓ Chuẩn thông số 100%: Giao đủ 1 cặp gồm 1 giắc đực và 1 giắc cái theo đúng phân loại XT30 hoặc XT60 khách đặt.
✓ Lõi đồng mạ vàng loại 1: Cam kết chân tiếp điểm bằng đồng mạ vàng dày sáng bóng, vỏ nhựa chống cháy dẻo dai.
✓ Đổi trả linh hoạt 7 ngày: Hỗ trợ 1 đổi 1 nhanh chóng nếu sản phẩm có lỗi dập nhựa hay chân giắc bị biến dạng từ khâu sản xuất.
✓ Hỗ trợ kỹ thuật: Tư vấn giải pháp đấu nối và chọn giắc tải nguồn miễn phí qua Hotline/Zalo: 0384 290 820 (Địa chỉ: 76/31/9 đường Phạm Đức Sơn, Phường Phú Định, Quận 8, TP. Hồ Chí Minh).
Vĩ Gia Shop chân thành cảm ơn sự đồng hành và tin tưởng của quý khách!
