Kẽm Hàn Cell Pin 18650 Định Hình Cao Cấp – Kẽm Mạ Niken Dày Dặn Chịu Tải Cao Cho Máy Hàn Điểm Chuyên Dụng

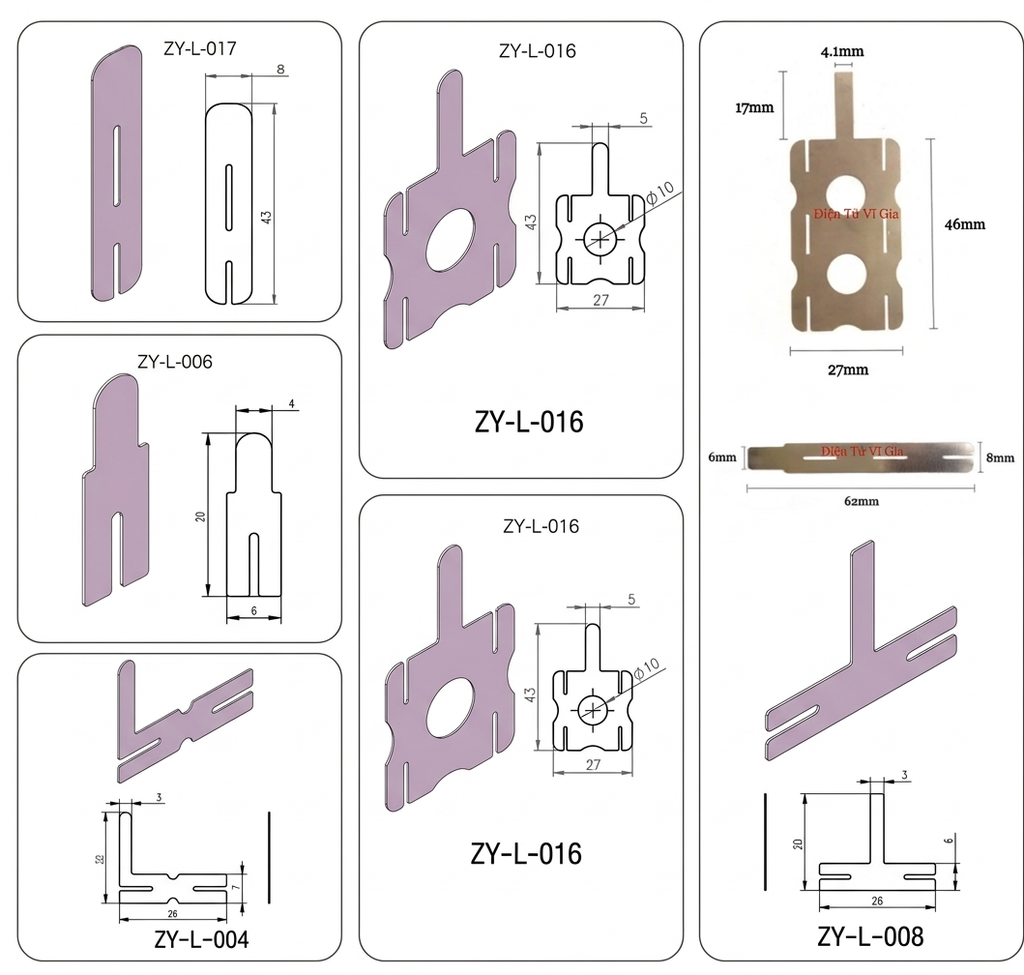

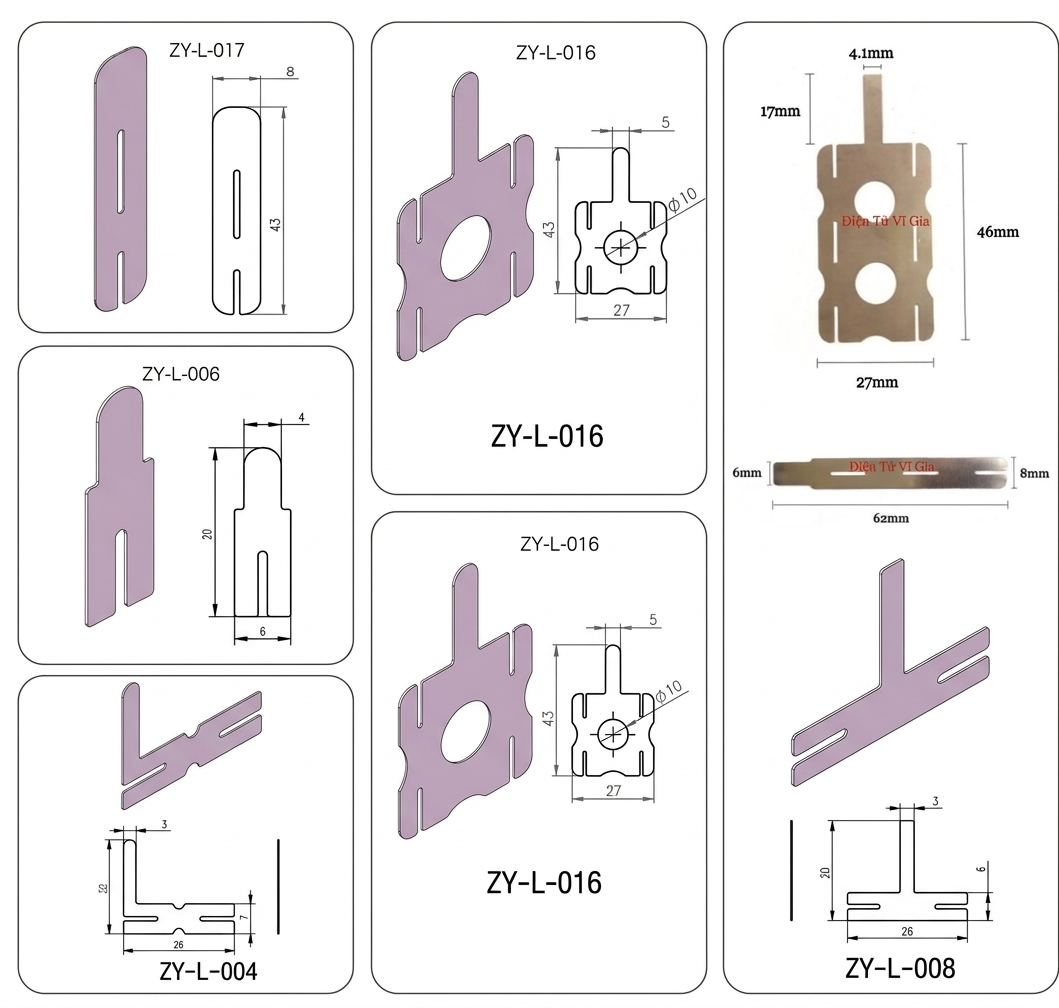

Hình 1: Tổng hợp các form kẽm cắt sẵn định hình chuyên dụng cho khối pin 18650 tại Điện Tử Vĩ Gia.
Tối ưu hóa tốc độ đóng pin và nâng cao tính thẩm mỹ, độ bền cho khối pin tự chế với dòng kẽm hàn cell pin 18650 định hình cao cấp. Được dập khuôn cơ khí chuẩn xác từ phôi kẽm mạ niken chất lượng cao, các sản phẩm mã ZY-L là linh kiện phụ trợ không thể thiếu dành cho các kỹ thuật viên điện tử, thợ sửa chữa và anh em DIY đóng khối pin Li-ion, Ni-Cd, Ni-Mh bằng máy hàn bấm, máy hàn điểm chuyên dụng.
Ưu Điểm Vượt Trội Của Kẽm Hàn Định Hình 18650 Cao Cấp
- Chất liệu cao cấp, chống rỉ sét: Phôi kẽm được mạ niken tinh khiết giúp bề mặt dẻo dai, dễ bám ngốn chì/mối hàn điểm, đảm bảo để lâu trong môi trường độ ẩm cao không bị rỉ sét hay oxy hóa phá hủy mạch.
- Khả năng chịu tải vượt trội: Thiết kế độ dày tiêu chuẩn và bản rộng kẽm tối ưu, cho phép dòng xả cực cao đi qua ổn định.
- Cắt sẵn định hình chuẩn xác: Các mã từ ZY-L017, ZY-L016 cho tới ZY-L008 được tạo form hình học vuông góc, chữ T hoặc mặt nạ kẹp cell chuyên nghiệp, giúp việc xếp khối song song hay nối tiếp trở nên nhanh gọn, khít đẹp.
Bảng Kích Thước Định Hình Từng Mã Kẽm Miếng
| Mã linh kiện | Kích thước thông số chi tiết (mm) | Hình dáng & Ứng dụng đặc trưng |
|---|---|---|

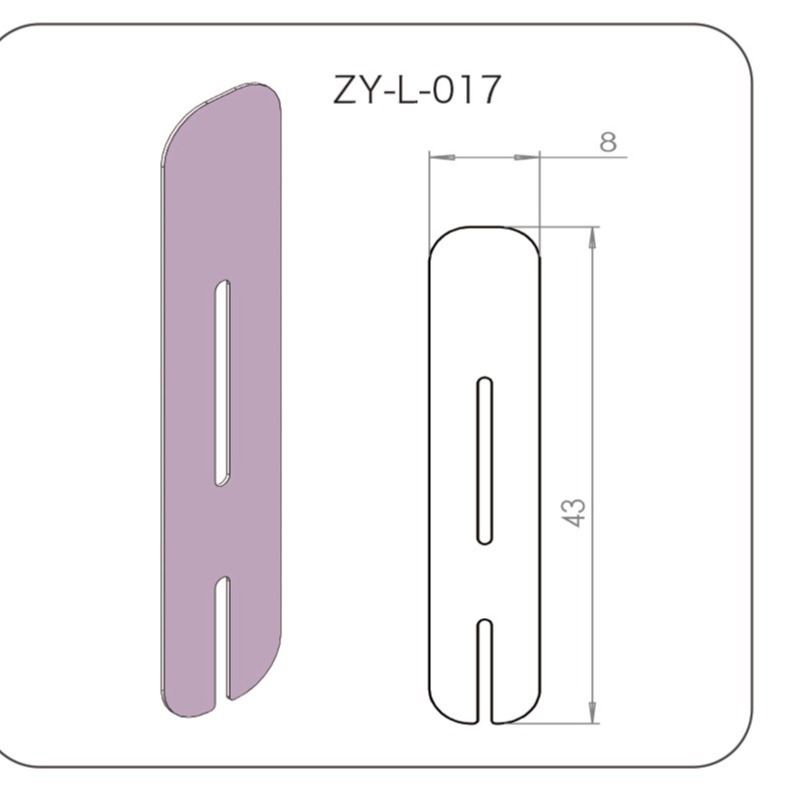

| Kẽm đơn 2P (ZY-L017) | Dài: 43mm | Rộng: 8mm | Thanh thẳng bo tròn đầu, có rãnh xẻ dọc ở giữa để hàn điểm linh hoạt. |

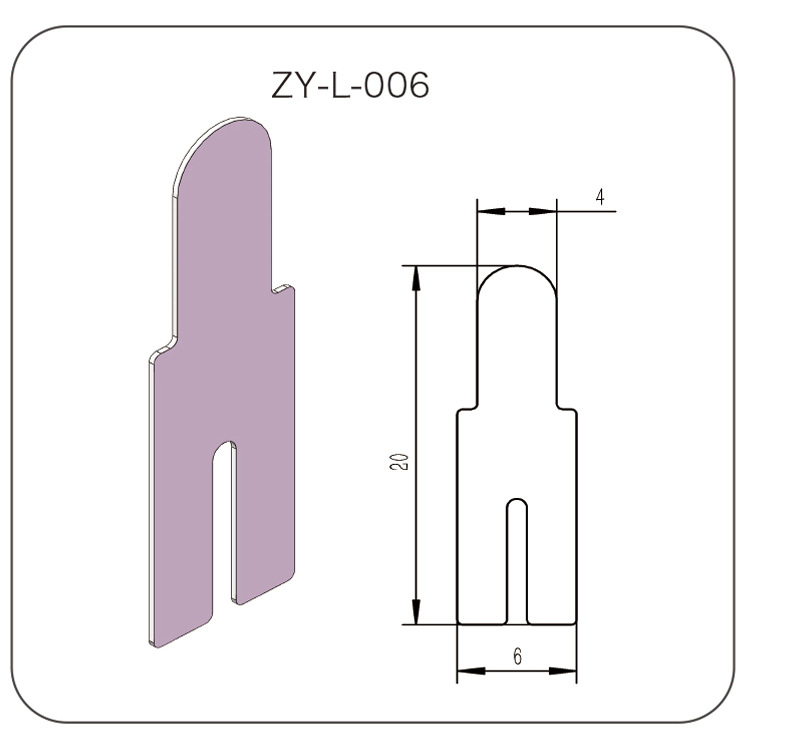

| Kẽm i (ZY-L006) | Dài: 20mm | Rộng bản dưới: 6mm | Rộng ngọn: 4mm | Dạng thanh bậc thang giật cấp thu nhỏ đầu, phù hợp đi góc hẹp. |

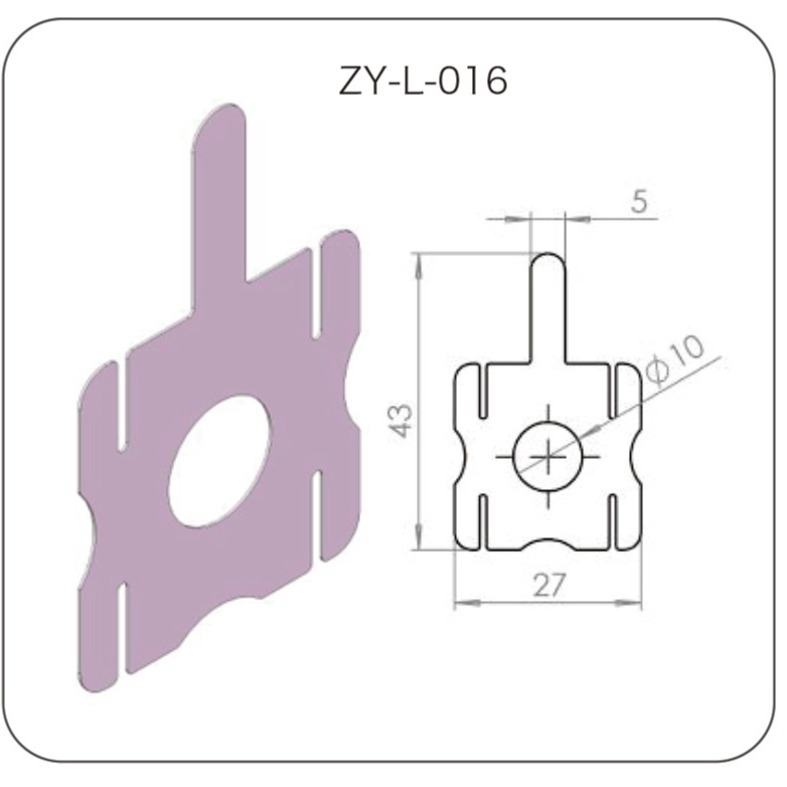

| Kẽm Đôi 2P(ZY-L016) | Dài tổng: 43mm | Rộng: 27mm | Đường kính lỗ khoét: Phi 10 | Đầu gờ: 5mm | Mặt nạ ôm cell pin có khoét lỗ tròn thông khí, có đầu nhô liên kết mạch. |

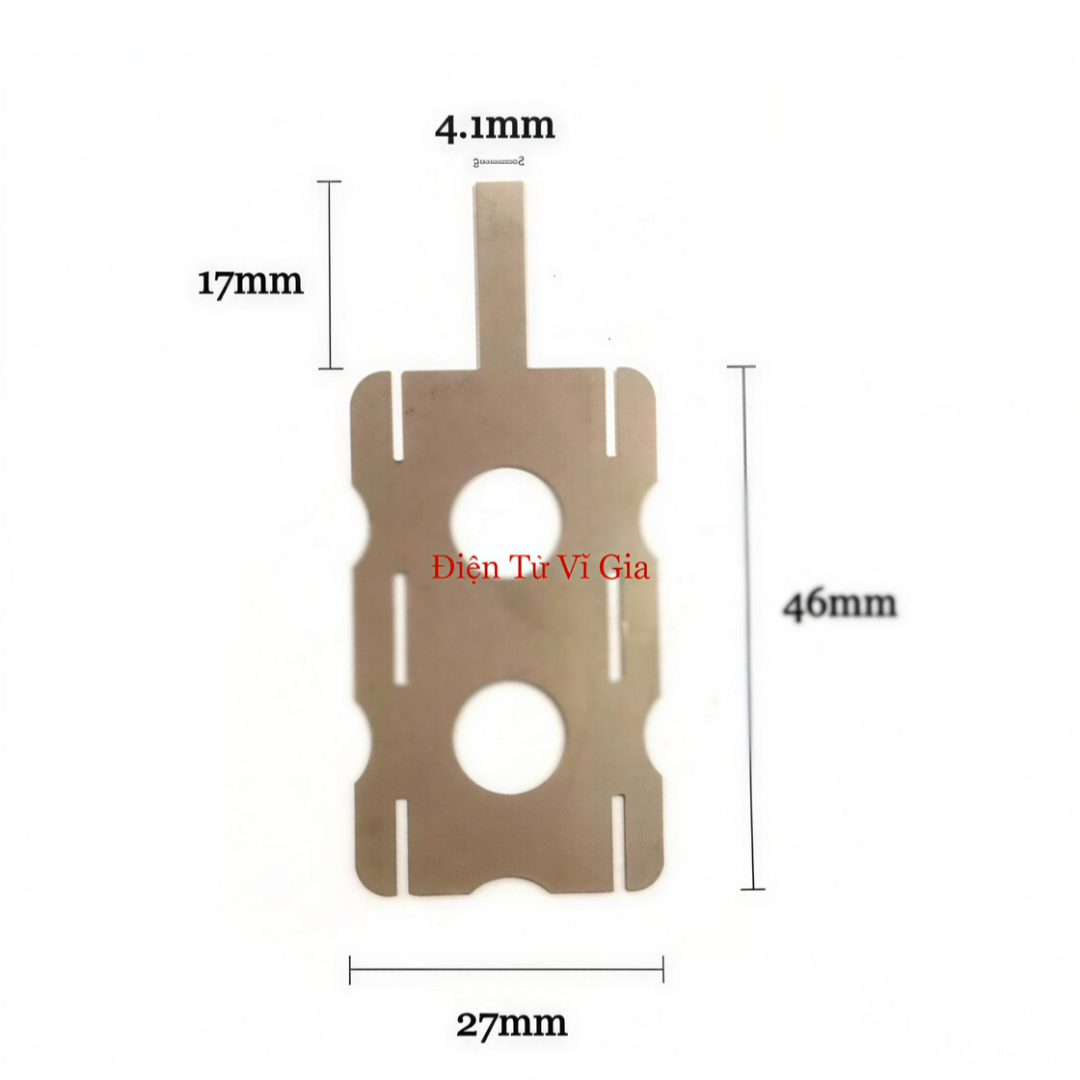

| Kẽm Đôi 3P | Dài: 46mm | Rộng: 27mm | Râu chờ: 17mm x 4.1mm | Tấm kẽm đôi kết nối 2 cell song song, tích hợp tai râu chờ đấu mạch bms. |

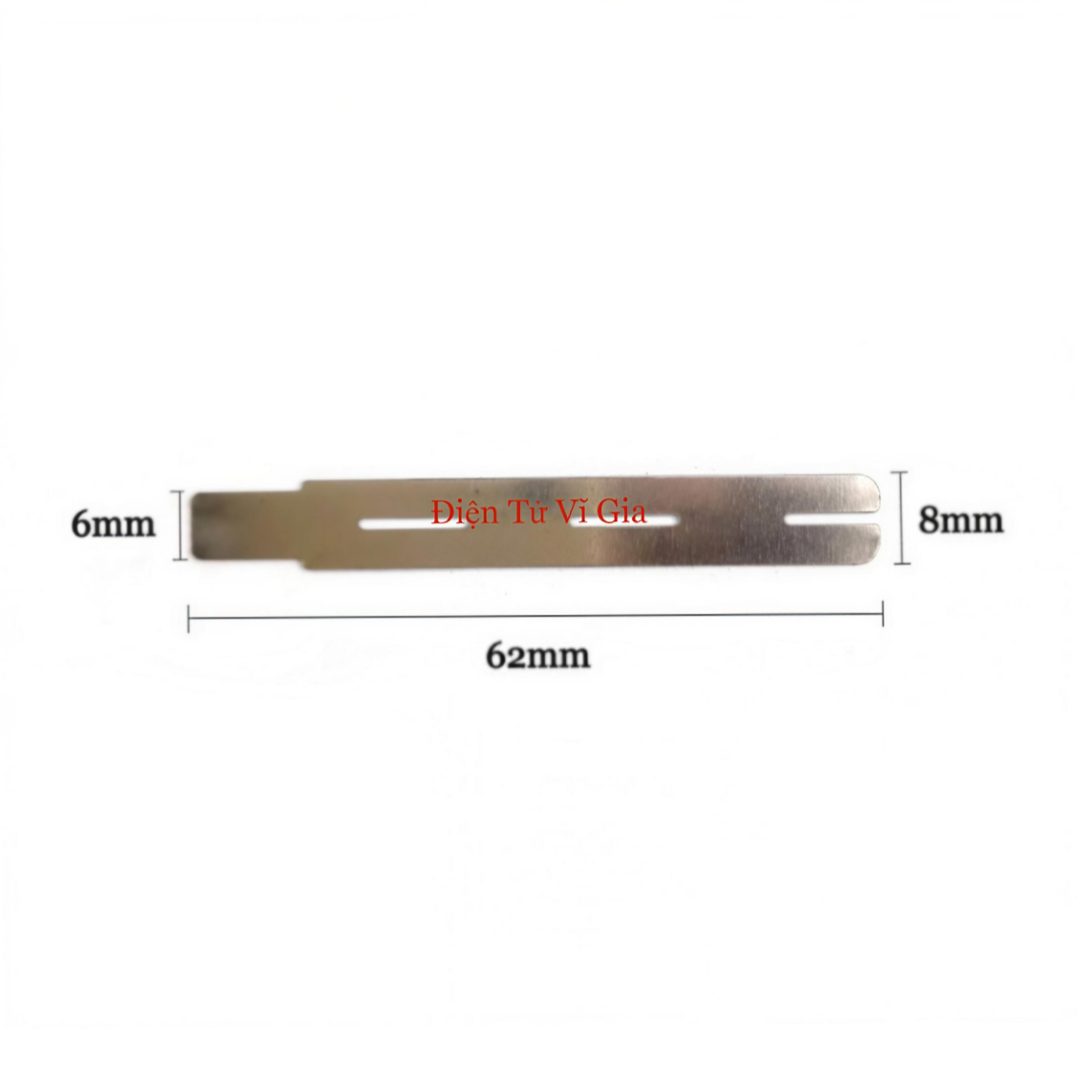

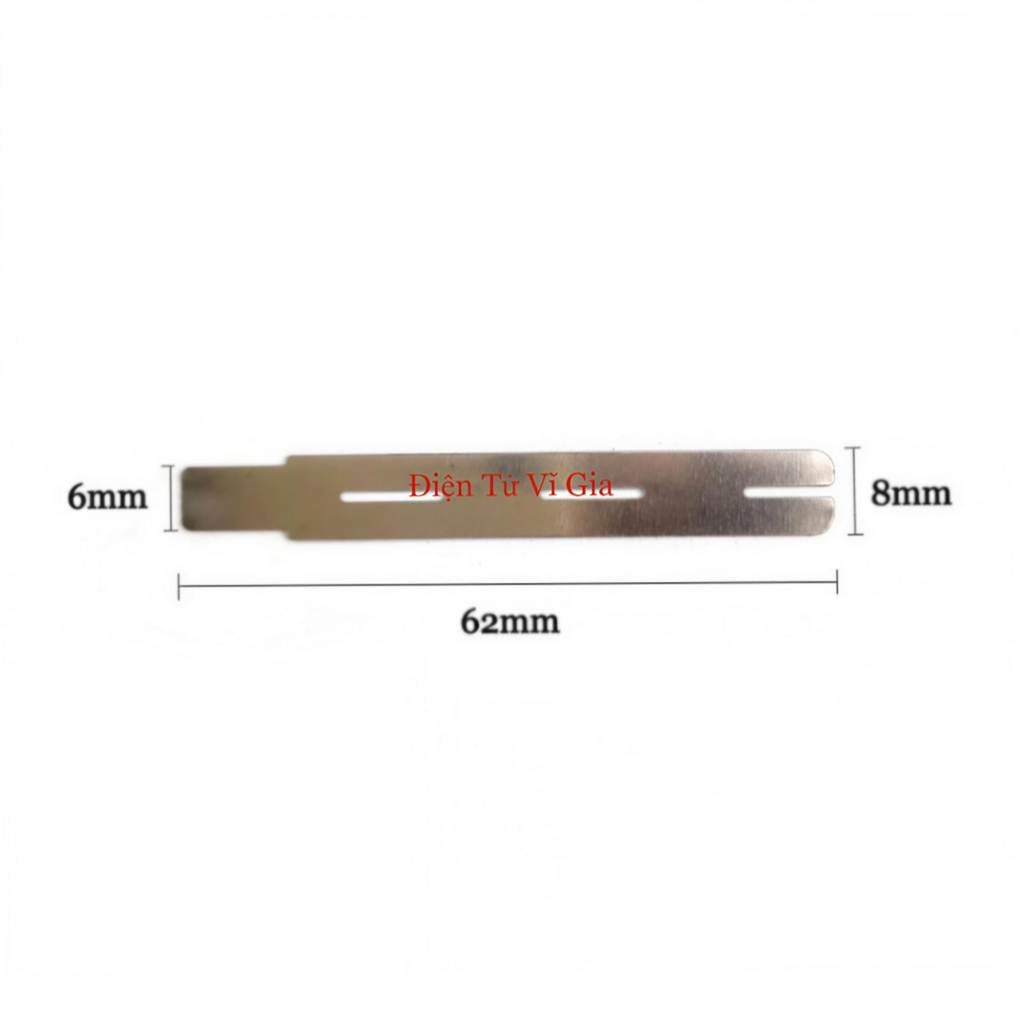

| Kẽm Đơn 3P | Dài: 62mm | Rộng đầu: 8mm | Rộng thân: 6mm | Thanh nối dài liên cell khoảng cách rộng, tăng cường diện tích chịu tải. |

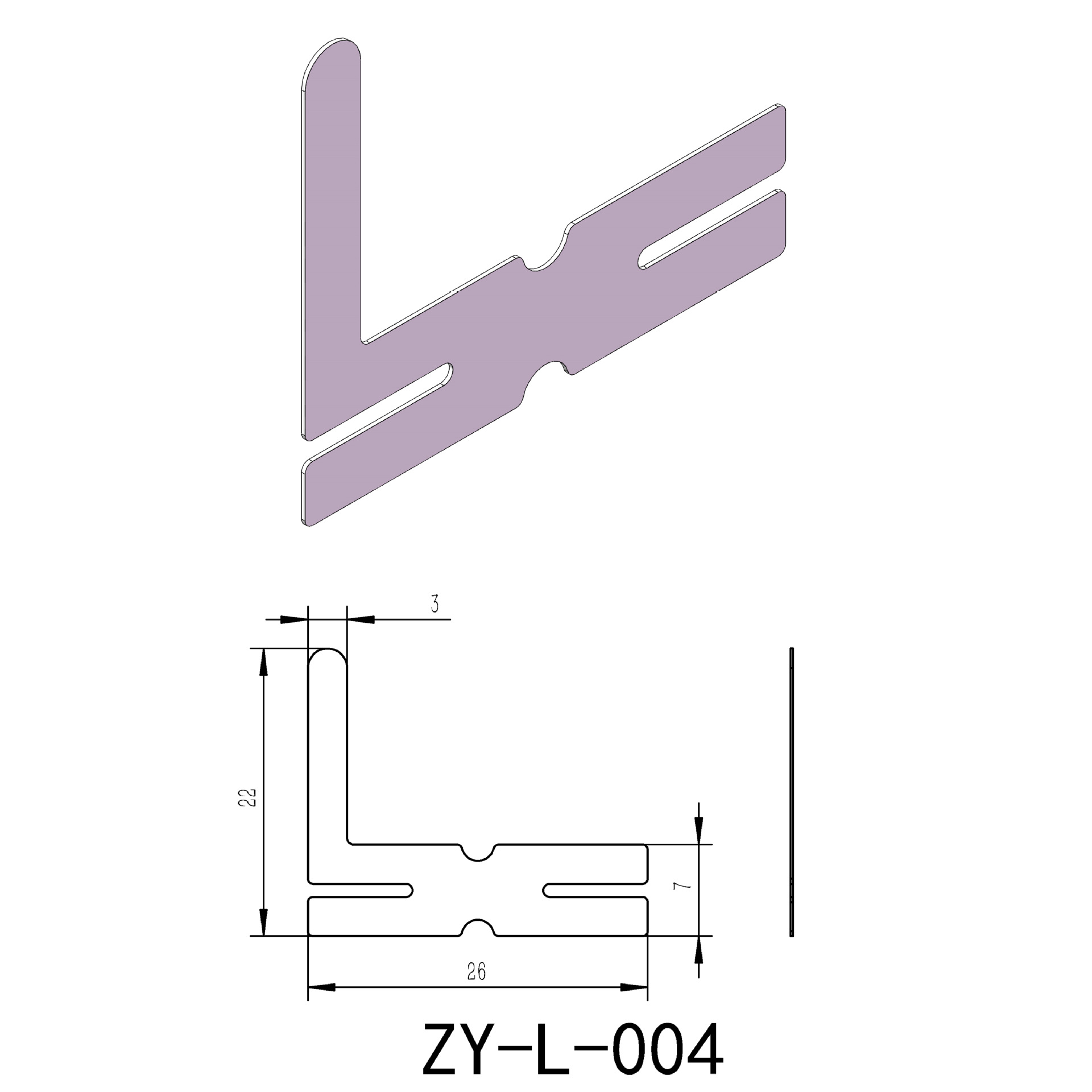

| Kẽm L (ZY-L004) | Dài: 26mm | Cao: 32mm | Rộng bản: 7mm | Khoảng xẻ góc: 3mm | Dạng kẽm góc vuông chữ L xẻ rãnh, chuyên dụng nối góc thành khối vuông. |

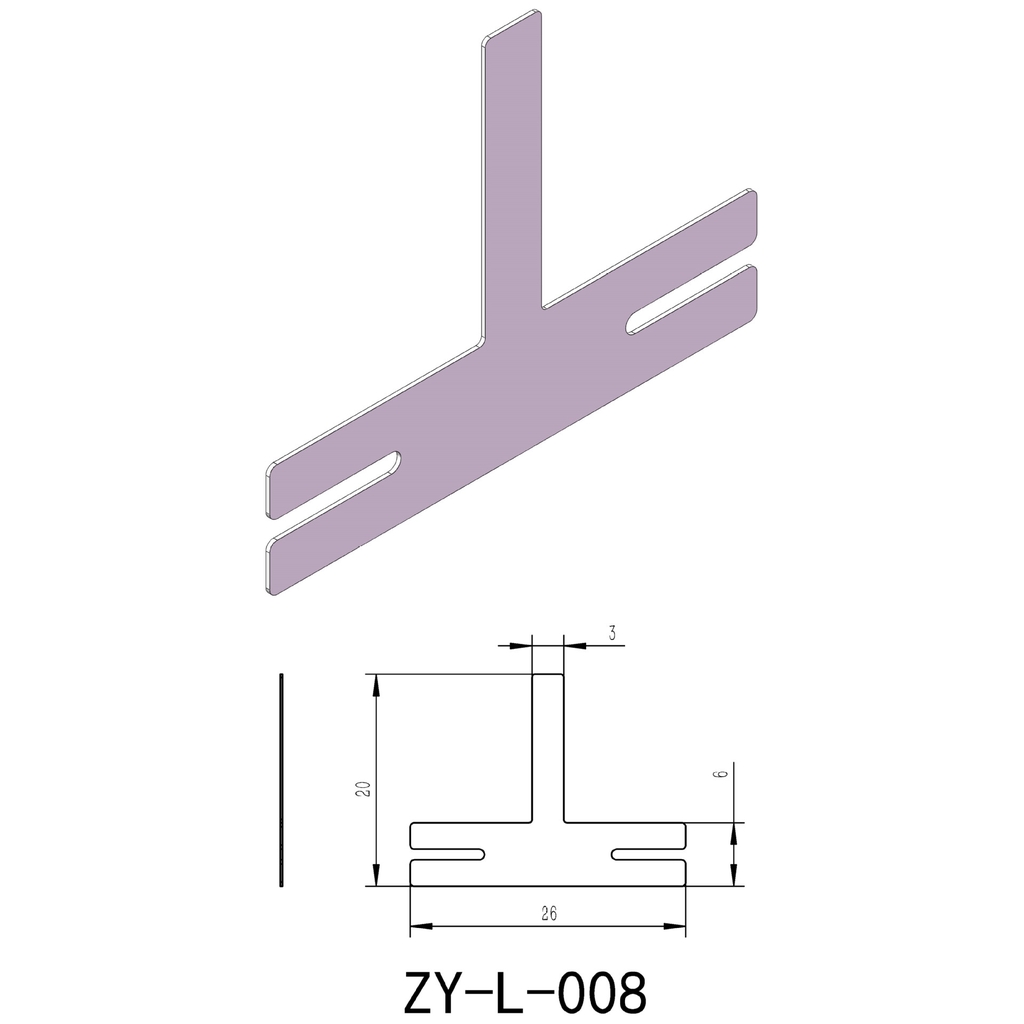

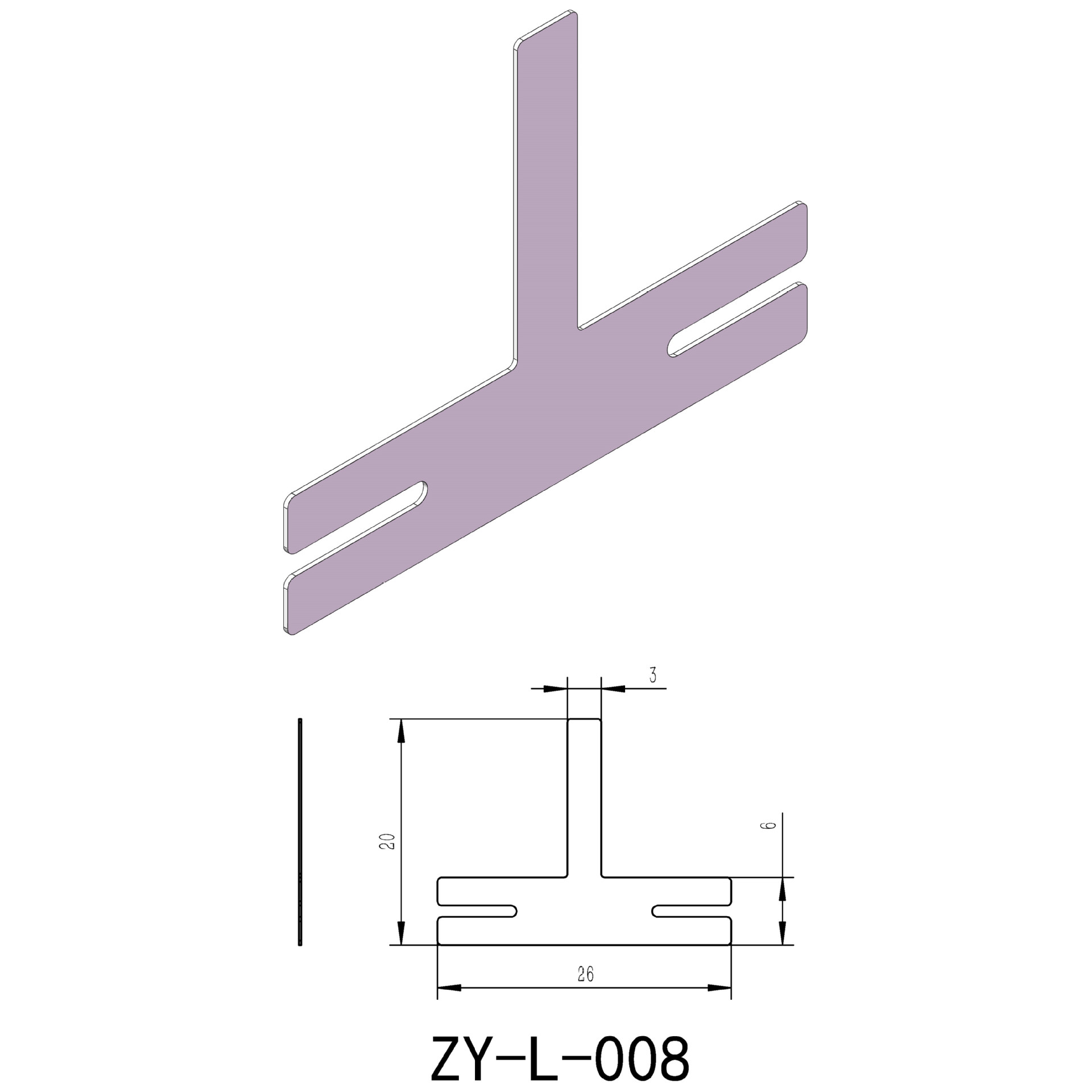

| Kẽm T (ZY-L008) | Dài: 26mm | Cao: 20mm | Chiều dày chân: 6mm | Rộng râu: 3mm | Dạng chữ T đảo ngược xẻ hai rãnh hông, đi dây trục chính khối pin. |
Bản Vẽ Chi Tiết Kích Thước Hình Học Các Mã Kẽm Định Hình
Hình 2: Sơ đồ thông số cơ khí chi tiết dập sẵn, tương thích hoàn hảo từng góc cạnh khối pin.
Khuyến Nghị Kỹ Thuật Khi Hàn Bấm Khối Pin
Để tạo nên một khối pin chịu tải cao, an toàn và có độ dính thẩm mỹ tuyệt đối, quý khách cần lưu ý:
- Điều chỉnh lực máy hàn: Cài đặt dòng hàn điểm và thời gian trễ của máy hàn bấm phù hợp với độ dày của kẽm để mối hàn cháy ngấu dính chặt, tránh bấm quá nhẹ làm lỏng mối hoặc quá mạnh làm thủng đầu cell pin.
- Làm sạch bề mặt: Bảo quản kẽm trong túi kín khi chưa dùng tới. Đảm bảo bề mặt cực pin và miếng kẽm hoàn toàn sạch sẽ, không dính dầu mỡ trước khi bấm.
- Thiết kế lớp lót: Khuyên dùng thêm miếng dán vòng đệm cách điện đầu cell pin 18650 trước khi đặt miếng kẽm định hình lên hàn để chống chập cháy cực dương cực âm xung quanh cổ pin.
Đặc Quyền An Tâm Mua Sắm Tại Điện Tử Vĩ Gia
★Kiểm nghiệm chất lượng: 100% các mẫu kẽm mạ niken dòng ZY-L đều đã được Điện Tử Vĩ Gia thử nghiệm hàn thực tế, cam kết cho độ ngấu dính cao và chịu tải xả cực kỳ ổn định.
★Đặc quyền bảo vệ người mua: Đổi mới hoặc hoàn tiền linh hoạt trong vòng 7 ngày đầu tiên nếu sản phẩm giao sai mẫu mã hoặc bị rỉ sét, lỗi từ khâu cắt phôi của nhà sản xuất.
★Yêu cầu trạng thái đổi trả: Để được hưởng đặc quyền đổi mới, kẽm hoàn trả yêu cầu phải còn nguyên vẹn số lượng, bề mặt phẳng sạch chưa bị uốn cong, chưa qua sử dụng và không có vết bấm kim máy hàn điểm.
★Minh bạch kỹ thuật: Hình ảnh trực quan từ sơ đồ, thông số kích thước hình học mm chính xác 100% so với phôi thực tế quý khách nhận được.
